Электрическая сеть может состоять из множества элементов — выключателей, рубильников, розеток, силовых щитов, устройств защитного отключения. Функционирование каждого из них оказывает непосредственное влияние на работоспособность всей системы. Электроизмерения и испытания позволяют вовремя обнаружить неисправности, определить их локализацию и устранить неполадки.
Контроль
Электроизмерения и испытания обязательно проводят по окончании монтажа электросети. Этот вид измерений еще называют приемо-сдаточными. Полученные результаты используются для составления отчета, который необходим при сдаче всего объекта в эксплуатацию.
Чаще всего для контроля исправности электросети определяют:
- сопротивление кабельной изоляции и цепи заземления;
- характеристики цепи и их соответствие УЗО;
- состояние цепи «фаза-ноль».
Кроме того, перед сдачей объекта зачастую необходимо протестировать сопротивление между электрооборудованием и заземлением, провести эксплуатационные испытания самого оборудования и всей установки.
Безопасность
Электроизмерения и испытания элементов цепи, которые обеспечивают противопожарную безопасность, должны проводиться периодически. Конкретные сроки определяются требованиями и рекомендациями пожарной инспекции, СЭС и других контролирующих органов. Кроме того, на них влияют свойства и условия использования конкретной установки.
При каждом плановом испытании электрооборудования рекомендуется:
- измерять сопротивление кабельной изоляции;
- тестировать цепь «фаза-ноль»;
- проверять работу автоматических выключателей.
Измерение изоляции необходимо для установления состояние кабеля, выявления дефектов и определения безопасности последующей эксплуатации. Испытания цепи «фаза-ноль» показывают, соответствует ли сечение провода установкам номинального тока защитного оборудования. Проверка УЗО определяет, как работает защита тока от утечки и в случае прямого прикосновения.
Периодичность проведения измерений в школах, детсадах и колледжах — не реже раза в 12 месяцев. СУП допускается проверять раз в 3 года. По усмотрению контролирующих органов сроки могут быть изменены в большую или меньшую сторону.
Предприятию, которое не соблюдает периодичность проведения электроиспытаний, грозят штрафные взыскания. А если вдруг обнаружатся серьезные нарушения, его могут временно отключить от электросети.
Обнаружение дефектов
Электроиспытания и измерения также нужны для своевременного обнаружения ошибок. Они помогают предотвратить возгорание и возникновение несчастного случая в процессе пользования электроустановкой. Такие электроиспытания называют профилактическими. Частота проведения — не реже раза в несколько лет, с учетом типа электрооборудования.
Финальный этап испытания любой электроустановки — визуальный осмотр. Он позволяет выявить большую часть нарушений:
- потемнение контактов;
- оплавление кабельной оболочки;
- разрыв заземляющего контакта и прочих.

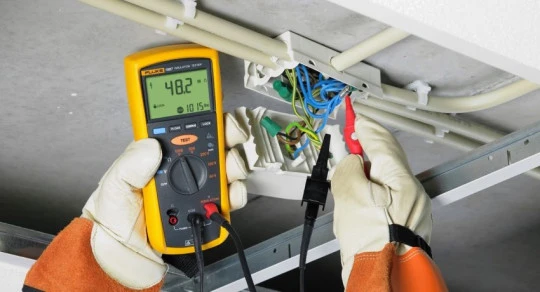

После этого проводятся испытания с применением специальных приборов. К примеру, для определения повреждений изолирующей оболочки кабеля проводят измерение сопротивления изоляции. Измеряя сопротивление цепи «фаза-ноль» выясняют токи короткого замыкания для конкретной линии и сравнивают с параметрами аппаратов защиты.
На участке электрической цепи между заземленной электроустановкой и заземленными элементами необходимо проверить наличие цепи заземления. Кроме того, обязательными являются испытания автоматических выключателей и УЗО.
Ряд ошибок и неисправностей можно выявить и в ходе эксплуатации. Особенно это относится к бытовым устройствам, осветительным приборам, выключателям и розеткам. Такая проверка должна проводится по запросу самого потребителя.
В процессе эксплуатации винты зажимов, которые соединяют кабель с электроприбором, а также крепления заземляющих устройств могут постепенно ослабевать. Результатом становится нагревание, оплавление, а в некоторых случаях — и разрушение изоляции кабеля. Такой тип повреждений сложно выявить при визуальном осмотре, хотя именно он может стать причиной внезапного возгорания в жилом помещении. Чтобы предупредить возникновение чрезвычайной ситуации, нужно проводить осмотр электрической сети, выполнять электроизмерения и испытания не реже, чем раз в 3 года.
