Мультиметр — это универсальный прибор, который может пригодиться в самых разных ситуациях. Проверить напряжение в розетке, найти обрыв провода или понять, заряжена ли батарейка — всё это задачи для мультиметра. Давайте разберёмся, как с ним работать, не превращая процесс в набор сложных манипуляций.
Какие бывают мультиметры
Мультиметры делятся на два основных типа:
-
Аналоговые (стрелочные) — старые модели, где результаты показываются стрелкой на шкале. Сейчас их используют редко: они менее удобны и точны.
-
Цифровые — современные устройства с экраном, которые проще в использовании и дают точные результаты.
Для повседневных задач лучше выбрать цифровой мультиметр.
Устройство мультиметра
Основные элементы мультиметра:
-
Экран — отображает результаты измерений.
-
Переключатель режимов — вращающийся диск, которым выбирают, что измерять: напряжение, ток, сопротивление и т.д.
-
Гнёзда для щупов:
COM” — сюда подключается чёрный провод (минус).
“V”/“Ω” — для измерения напряжения и сопротивления.
“A” — для измерения силы тока.
-
Щупы — два провода с металлическими наконечниками: чёрный (минус) и красный (плюс).

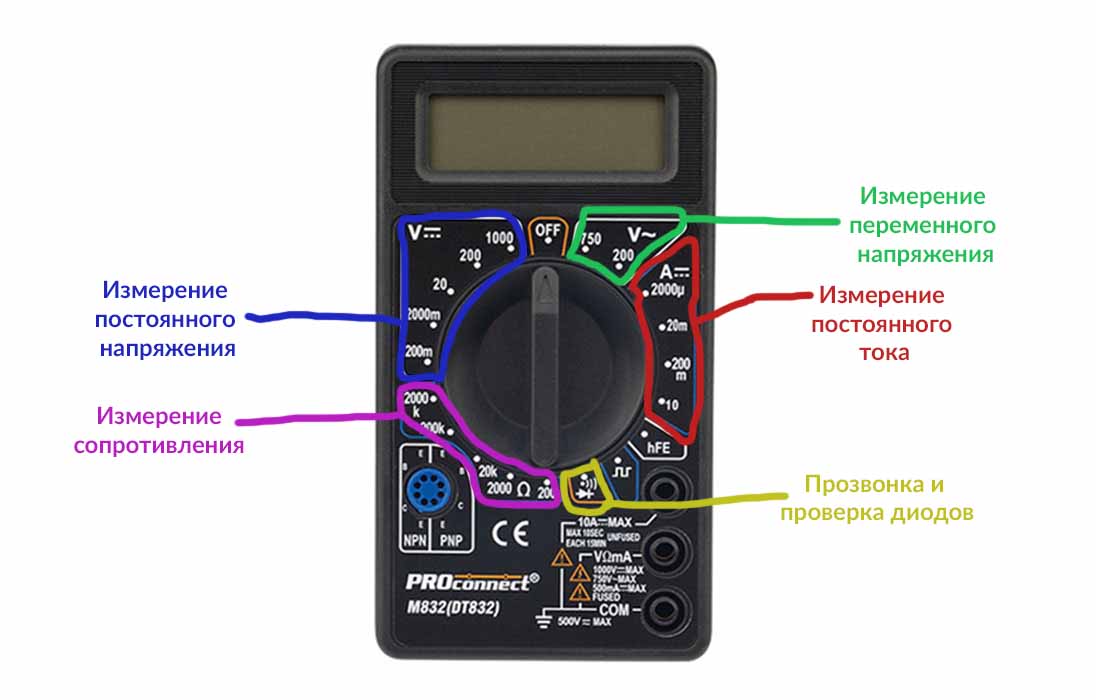

На большинстве мультиметров переключатель режимов обозначает следующие параметры:
-
V (постоянное DC и переменное AC напряжение);
-
A (сила тока);
-
Ω (сопротивление);
-
Прозвонка — режим с изображением звуковой волны или диода, используемый для проверки целостности цепи;
-
Дополнительные режимы: измерение ёмкости, частоты, температуры (если поддерживаются).
Как выбрать режим измерения
Напряжение (V):
- Установите переключатель на “V”.
- Определите тип напряжения:
Постоянное (“DC”) — батарейки, аккумуляторы.
Переменное (“AC”) — розетки, бытовая проводка.
*Выберите диапазон, чуть превышающий ожидаемое значение. Если не знаете, начните с максимального.
Сила тока (A):
-
Переключите на “A”.
-
Для измерения небольших токов (до миллиампер) выберите соответствующий диапазон и разъём.
-
Для больших токов используйте разъём “10A” (при его наличии).
Сопротивление (Ω):
- Установите переключатель на “Ω”.
- Убедитесь, что цепь обесточена, чтобы не повредить прибор.
Прозвонка:
- Установите переключатель на режим с изображением звуковой волны или диода.
- Этот режим используется для проверки целостности проводов: если провод цел, раздаётся звуковой сигнал.
Как проводить измерения
Прозвонка:
- Проверьте, что мультиметр включён, и батарея в нём исправна.
- Подключите щупы:
Чёрный — в разъём “COM”.
Красный — в разъём, соответствующий измеряемому параметру (“V”, “A”, “Ω”).
Измерение напряжения:
- Установите переключатель в режим “V” (выберите “AC” или “DC” в зависимости от источника).
-
Подключите щупы:
Чёрный — к минусовой точке.
Красный — к плюсовой.
- Считайте результат с экрана.
Измерение силы тока
-
Отключите питание цепи.
-
Вставьте мультиметр последовательно в разрыв цепи (чёрный щуп — к минусовой стороне, красный — к плюсовой).
-
Переключите прибор на “A” и подходящий диапазон.
-
Включите питание и считайте показания.
Измерение сопротивления
-
Убедитесь, что цепь обесточена.
-
Установите переключатель в режим “Ω”.
-
Приложите щупы к точкам, между которыми нужно измерить сопротивление.
-
Результат отобразится на экране.
Прозвонка
Выберите режим прозвонки (значок динамика или диода).
-
Приложите щупы к проводнику или контакту.
-
Если цепь замкнута, мультиметр издаст звуковой сигнал.
Использование мультиметра для автомобиля
Мультиметр отлично подходит для работы с автомобилем: проверки аккумулятора, диагностики электрики или поиска проблем в проводке. Даже базовые навыки помогут разобраться с многими неисправностями.
Меры предосторожности
-
Не измеряйте сопротивление на включённой цепи.
-
Если вы не уверены в ожидаемом значении параметра, начните с максимального диапазона.
-
Никогда не превышайте указанные пределы измерения прибора.
-
Регулярно проверяйте состояние щупов и разъёмов.
Работа с мультиметром требует понимания его функций, но со временем вы привыкнете и начнёте использовать прибор с уверенностью. Это незаменимый инструмент для диагностики и ремонта в быту и на работе. Главное — соблюдайте правила безопасности и не бойтесь экспериментировать, чтобы освоить все возможности мультиметра.
