Осциллограф — это прибор, который позволяет визуализировать электрические сигналы. Он может казаться сложным и пугающим, особенно если вы только начинаете, но с правильным подходом освоить его не составит труда. В этой статье мы рассмотрим, как пользоваться осциллографом, начиная с базовых понятий и заканчивая практическими советами, которые оценят даже опытные специалисты.

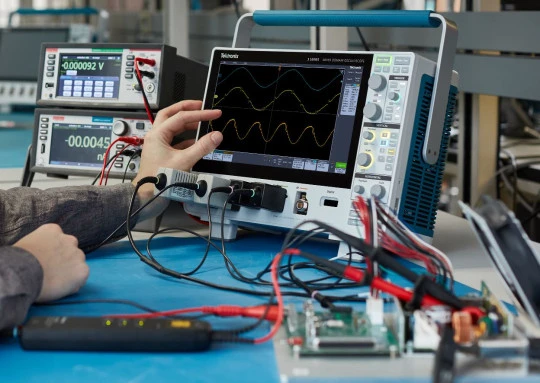

Что такое осциллограф и зачем он нужен?
Осциллограф — это инструмент, который отображает график напряжения сигнала во времени. Он используется:
- Для диагностики цепей. Вы можете проверить, как сигнал проходит через различные компоненты схемы.
- Для измерения параметров сигнала: частоты, амплитуды, формы волны.
- Для анализа неисправностей. Осциллограф помогает выявить проблемы в работе электронных устройств.
Простыми словами, осциллограф позволяет "увидеть" электрические сигналы, которые в обычных условиях скрыты от наших глаз.

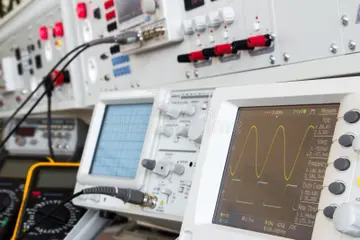

Виды осциллографов
На рынке существуют два основных типа осциллографов:
- Аналоговые осциллографы: классический вариант, который отображает сигнал в реальном времени с использованием электронно-лучевой трубки (ЭЛТ). Они просты в использовании, но имеют ограничения по точности и функционалу.
- Цифровые осциллографы: более современные устройства, которые преобразуют сигнал в цифровую форму и отображают его на экране. Такие осциллографы имеют больше функций, включая сохранение данных, автоматические измерения и анализ.

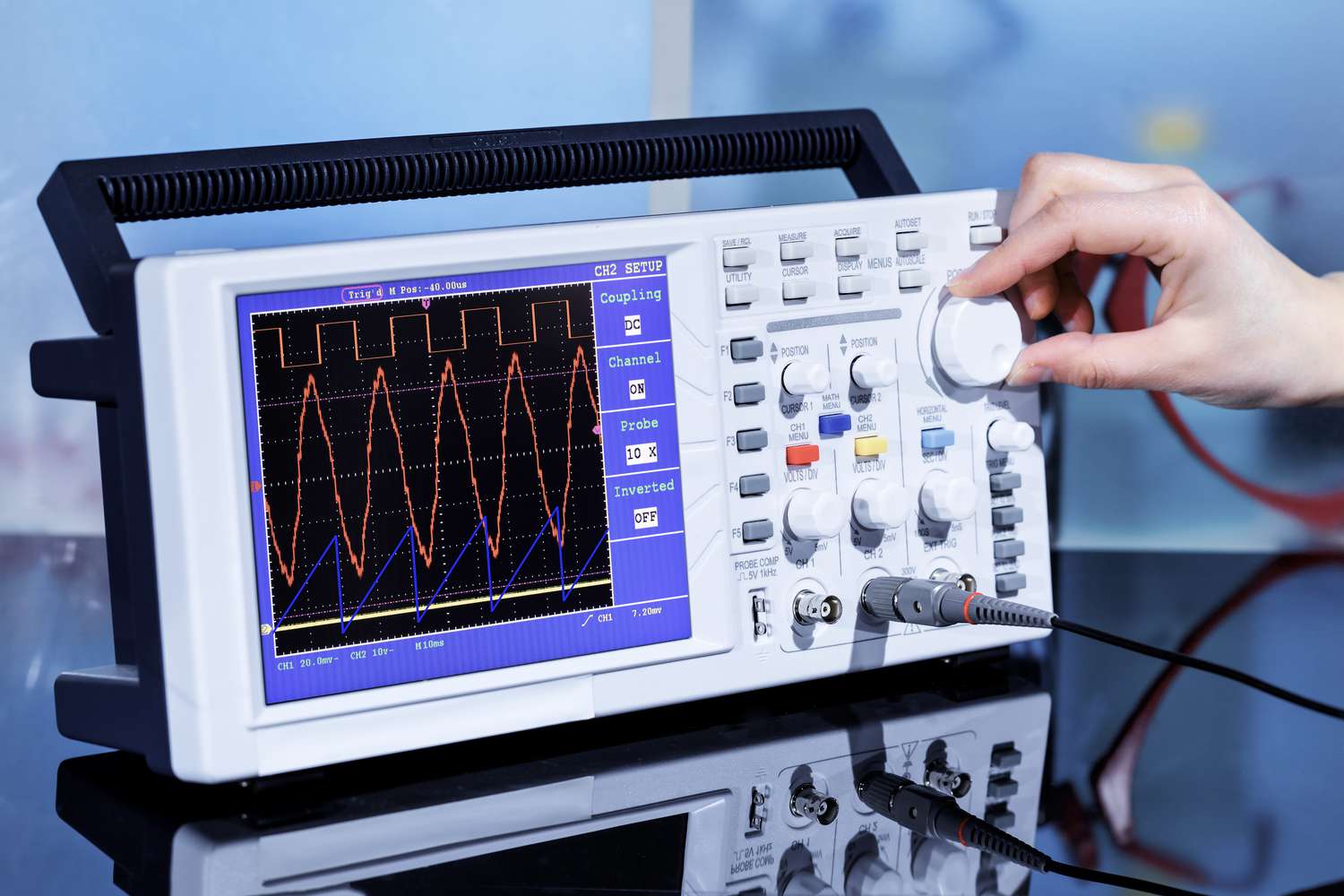

Основные элементы осциллографа
Перед тем как начать пользоваться прибором, важно познакомиться с его основными элементами:
- Экран: место, где отображается график сигнала. На экране вы увидите горизонтальную и вертикальную оси:
- Горизонтальная ось (X) представляет время.
- Вертикальная ось (Y) отображает напряжение.
- Входные разъёмы: сюда подключаются щупы для подачи сигнала.
- Регуляторы времени и напряжения:
- Time/Div — определяет, сколько времени отображается на одну деление по горизонтали.
- Volt/Div — задаёт масштаб напряжения на одно деление по вертикали.
- Триггер: используется для стабилизации сигнала на экране. Позволяет "захватить" определённый момент волны, чтобы сигнал не "бегал" по экрану.
- Щупы: это провода с зажимами или зондами, которые соединяют осциллограф с исследуемой схемой.
- Кнопка автоматической настройки (Auto): помогает быстро настроить осциллограф для отображения сигнала. Отличная функция для начинающих.
Как настроить осциллограф шаг за шагом
- Подготовьте осциллограф:
- Убедитесь, что прибор подключён к сети и включён.
- Проверьте состояние щупов. Убедитесь, что они исправны и правильно подключены.
- Подключите щупы к осциллографу и к тестируемой цепи:
- Один конец щупа соединяется с входом осциллографа, а другой — с точкой измерения в цепи.
- Не забудьте подключить заземление (обычно это крокодиловый зажим).
- Выберите режим работы:
- Установите подходящий диапазон напряжения (Volt/Div) и времени (Time/Div).
- Если сигнал нестабилен, настройте триггер. Выберите тип триггера (передний или задний фронт) и уровень срабатывания.
- Отобразите сигнал:
- Если ничего не видно на экране, попробуйте воспользоваться кнопкой Auto.
- Подстройте ручками масштаб, чтобы сигнал стал видимым и легко читаемым.
- Сделайте измерения:
- Используйте курсоры или автоматические функции осциллографа для измерения амплитуды, частоты, длительности импульсов и других параметров.
Практические советы по работе с осциллографом
- Калибруйте щупы. Перед началом работы подключите щуп к встроенному тестовому разъёму осциллографа и отрегулируйте его, чтобы сигнал имел правильную форму (обычно прямоугольную).
- Избегайте ошибок заземления. Всегда подключайте заземление щупа к цепи, чтобы избежать искажений сигнала.
- Начинайте с низких частот. Это упростит настройку триггера и поиск сигнала.
- Изучите документацию. Каждый осциллограф имеет свои особенности, поэтому всегда полезно ознакомиться с инструкцией.

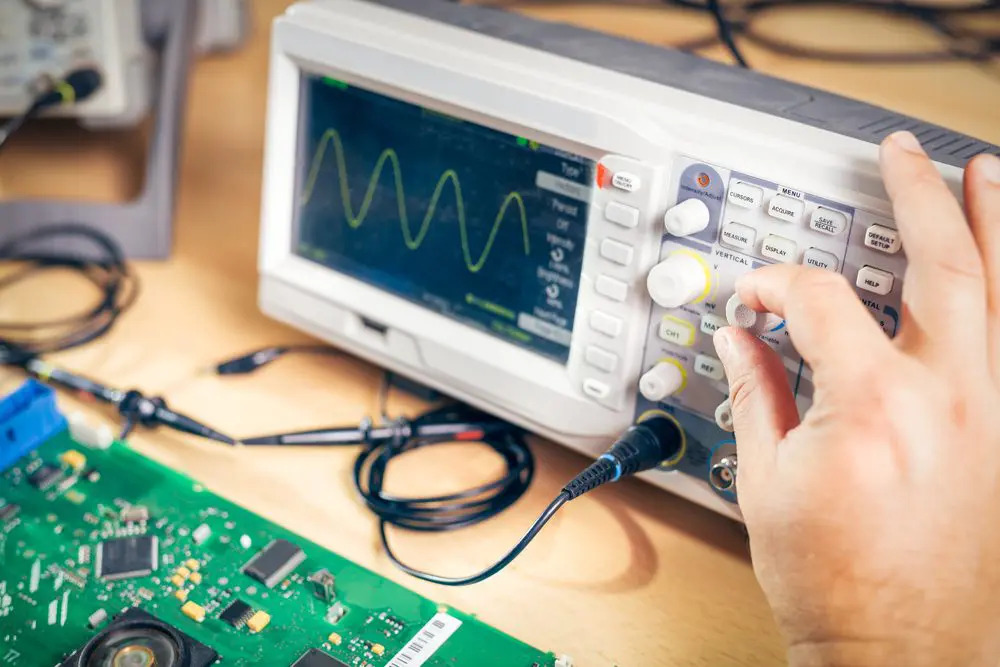

Пример работы с осциллографом

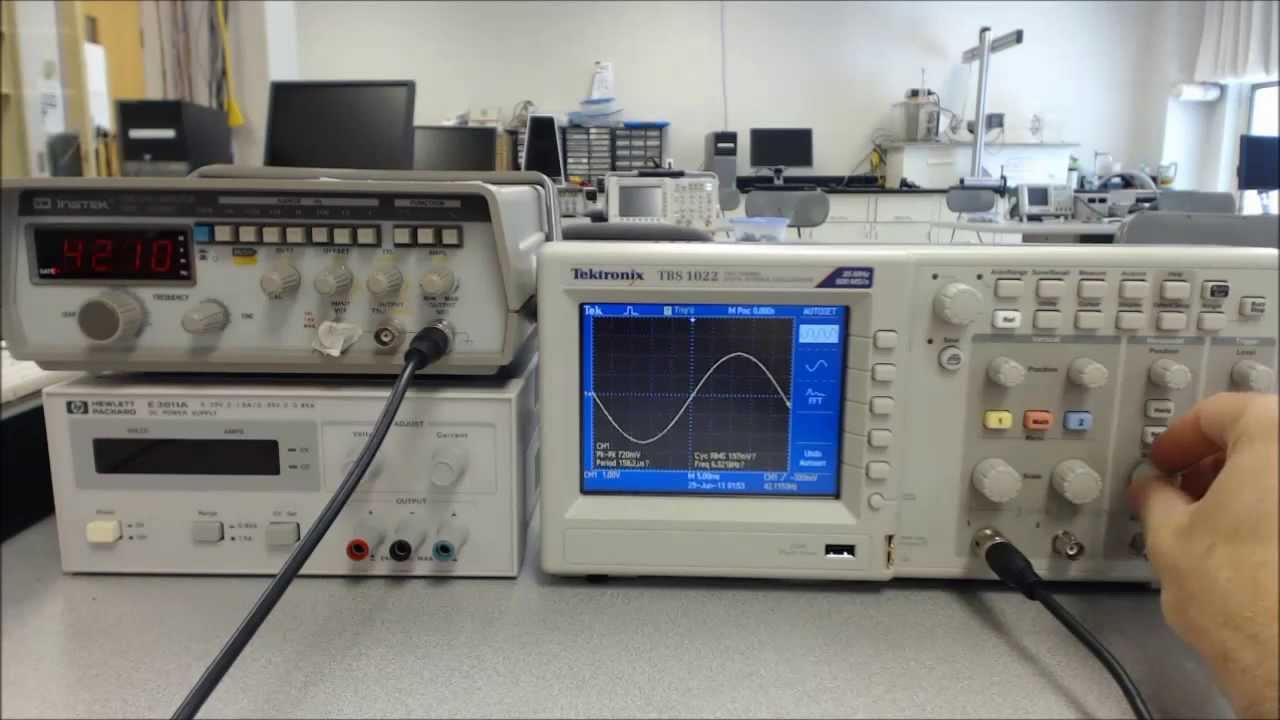

Допустим, вам нужно проверить форму сигнала генератора. Вот как это сделать:
- Подключите выход генератора к входу осциллографа с помощью щупа.
- Установите начальный масштаб (например, 1 В/деление и 1 мс/деление).
- Настройте триггер, чтобы сигнал стабилизировался на экране.
- Измерьте амплитуду и частоту сигнала с помощью автоматических функций или вручную.
Что делать, если что-то пошло не так?
- Сигнал отсутствует: Проверьте соединения, убедитесь, что генератор или исследуемое устройство включено.
- Сигнал слишком слабый или сильный: Подстройте масштаб Volt/Div.
- Сигнал нестабилен: Попробуйте изменить настройки триггера.
Почему осциллографы ценят профессионалы?
Осциллограф — это универсальный инструмент. Он помогает инженерам, ремонтникам и исследователям решать множество задач, от анализа радиосигналов до диагностики автомобилей. Даже самые опытные специалисты ценят его за точность и возможности.
Заключение
Освоение осциллографа — это первый шаг к глубокому пониманию электроники. Не бойтесь экспериментов, задавайте вопросы и учитесь на практике. Помните: каждый профессионал когда-то был новичком. С этим руководством вы сможете уверенно работать с осциллографом и решать самые сложные задачи.
