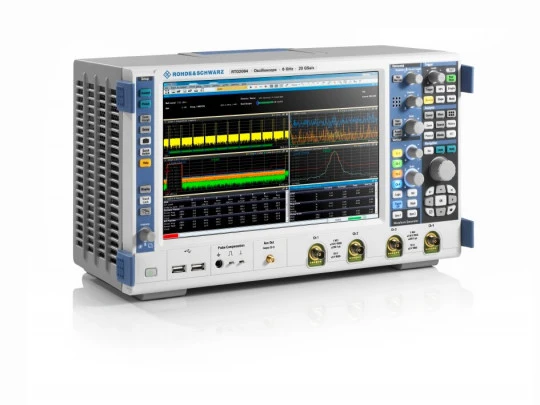

Преимущества цифровой системы запуска осциллографа R&S RTO
Система запуска R&S RTO — уникальная разработка Rohde & Schwarz. Это цифровая система, демонстрирующая высокий уровень точности, многофункциональность и впечатляющую плотность сбора данных. Новинка позволяет добиться оптимизации чувствительности запуска на любой точке полосы пропускания, низкого джиттера запуска и увеличенной скорости анализа и сбора данных.
Минимум ошибок
Цифровая система запуска работает с отсчетами аналогового-цифрового преобразователя напрямую, без преобразования измеряемого сигнала. Это избавляет от части ошибок, которые возникают при использовании комбинированного решения — цифрового осциллографа с аналоговой системой запуска:
- неточные измерения фронта;
- шумы и помехи;
- систематические погрешности.
R&S RTO способен обнаружить ВЧ-составляющие сигнала при использовании аналогового-цифрового преобразователя на высокой скорости — до 10 млрд. отсчетов/с.
Оптимизация чувствительности
Аналоговые системы запуска, используемые в традиционных осциллографах, чаще всего имеют чувствительность, ограниченную одним делением по вертикали. R&S RTO позволяет оптимизировать чувствительность запуска по шкале от 0 до 5 делений. Настройка гистерезиса выполняется отдельно с учетом соответствующих характеристик.
Осциллограф R&S RTO имеет входной каскад с низким уровнем шума. Благодаря этому можно выполнять запуск на любой точке полосы с точностью до 1 мВ/дел.
Стабильность отображения
Система запуска должна обеспечивать стабильное отображение повторяющихся сигналов при непрерывном наблюдении. Как было сказано ранее, R&S RTO использует идентичные отсчеты для накопления и запуска сигнала. Это позволяет добиться очень малого джиттера запуска — 1 пс и менее.
Блок цифрового запуска способен работать в режиме реального времени. Система не нуждается в дополнительном периоде простоя, чтобы обработать полученные данные. Благодаря этому даже в стандартном режиме осциллограф может анализировать 1 млн осциллограмм в секунду.
Высокая точность
Для вычисления точки запуска цифровая система немецкого бренда использует методы цифровой обработки сигналов. Алгоритмы определяют действительные события запуска и измеряют отметки времени с высокой точностью. Многофазные фильтры вычисляют измеряемый сигнал на любом временном отрезке при соотношении сигнала и шума более 90 дБ.
Прибор предоставляет возможность высокоточного запуска за счет того, что обработка данных ведется в режиме реального времени. Он позволяет установить синхронизацию событий запуска с разрешением в 1 пс. Минимально различимая ширина импульса для цифровой системы составляет 100 пс.
Анализ без маскирования
При использовании аналоговых систем бывают сложности при анализе последовательности большого количества событий. Дело в том, что такая система требует соблюдения некоторого интервала перед повторным запуском. В этот момент происходит своеобразная перезарядка цепи, но могут быть упущены и важные события: пока система перезапускается, она не реагирует на них, а маскирует.
Цифровая система, в отличие от аналоговой, лишена этого недостатка. Она не маскирует отдельные события запуска, что важно для приложений со специфическими условиями запуска — задержкой на неопределенное количество событий, подследственности запусков с выполнением нескольких событий. При помощи преобразования время-код такая система может обнаруживать события на отрезках шириной 400 пс, что для аналоговой системы невозможно.
Другие преимущества
В осциллографе R&S RTO используются специализированные интегральные схемы сбора данных и запуска. Встроенный функционал позволяет выполнять гибкое программирование параметров низкочастотных фильтров, применять эти настройки для сигнала запуска и измеряемого сигнала: это расширяет возможности анализа изначального и неизмененного сигнала измерения. Система поддерживает изменения в режиме реального времени.
Еще одно важное преимущество цифрового осциллографа R&S RTO — идентичность оцифрованных и обработанных данных, используемых блоком сбора данных и блоком запуска. График функции, отображающийся на экране, будет согласован с сигналом, который обработан блоком запуска, даже при использовании канала выравнивания. Минимальный шаг выравнивания — 1 пс.
Цифровой осциллограф R&S RTO без проблем предоставляет доступ к сигналам, полученным ранее: осциллограммы доступны для анализа независимо от того, из какой функции проведена остановка измерений. Каждому сигналу присваивается метка, которая позволяет определять момент возникновения события запуска. Таким образом, пользователь получает исчерпывающую информацию для отладки и анализа.
