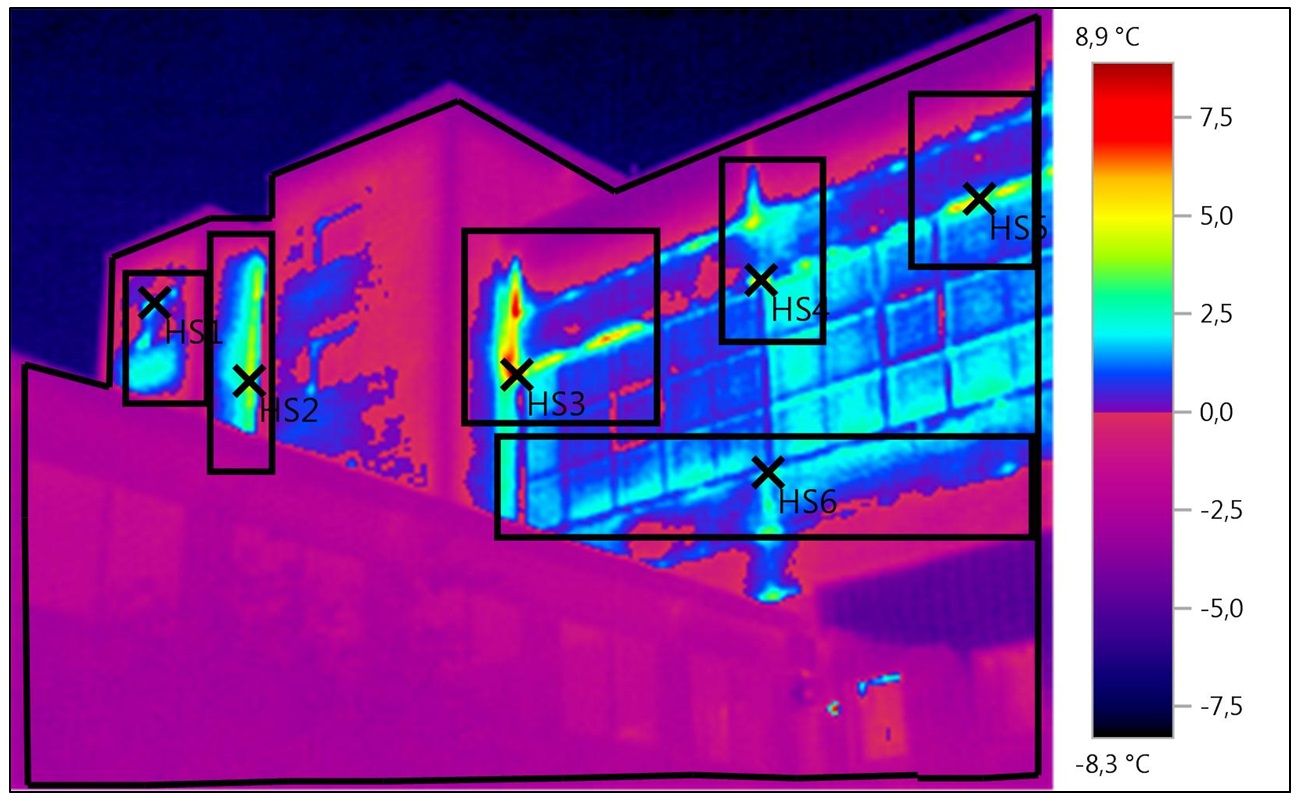

Чтобы провести эффективную теплоизоляцию здания, узнать, как распределяется тепло, и определить, где находятся места теплопотери, проводится тепловизионная диагностика. Для этого используется тепловизор. Результат энергоаудита – снимок объекта в инфракрасном спектре излучения. Теплограмма демонстрирует, насколько хорошо работает система теплоснабжения здания, и позволяет решить множество важных задач:
- Выявление мест с интенсивной теплопотерей.
- Оптимизация теплоизоляции здания и подбор оптимального изолятора.
- Определение параметров тепловой защиты здания.
- Выявление поврежденных участков перекрытий, стен, через которые происходит утечка тепла.
- Проверка герметичности остекления и анализ уровня потери тепла через остекление.
- Поиск пробок в трубах горячего водоснабжения и отопления.
Зачем проводится энергоаудит
Энергоаудит здания позволяет одновременно решить сразу несколько задач:
- доказать соответствие здания предписаниям п.6 ст. 55 «Градостроительного кодекса РФ»;
- снизить тепловое рассеивание;
- уменьшить расходы на отопление и кондиционирование;
- минимизировать потребление ресурсов;
- добиться комфортного микроклимата внутри строения.
Энергоаудит здания позволяет оценить теплопотери и выявить места, где они происходят больше всего. По результатам исследования можно провести мероприятия по утеплению только там, где в этом действительно есть необходимость. Таким образом исключаются дополнительные затраты на утеплитель для поверхностей, которые в нем не нуждаются.
Для кого важно тепловизионное обследование зданий
Тепловизионный энергоаудит является обязательным для объектов недвижимости, эксплуатируемых в качестве:
- детских садов;
- школ;
- высших учебных заведений;
- больниц;
- спортивных залов и комплексов;
- магазинов;
- торговых центров;
- многоквартирных жилых домов;
- администраций и прочих государственных учреждений.
- любых больших отапливаемых помещений, где обогрев здания является существенной составляющей расходов (отапливаемые склады, ТРЦ, выставки, музеи).
Без заключения о тепловизионном обследовании ни одно здание из перечисленного списка не может быть допущено к эксплуатации. Кроме того, эта процедура необходима для новых и реконструированных построек. Для остальных сооружений энергоаудит необязателен, но его проведение позволит снизить тепловые потери, что в итоге уменьшит затраты на содержание. Это касается как частных домов и офисов, так и складов с работающим холодильным оборудованием. Иногда экономия за год после проведения грамотного энергоаудита перекрывает все затраты на его проведение, а в дальнейшем экономит деньги заказчика.
Почему тепловизор – это оптимальное решение для энергоаудита
Хороший тепловизор – гарантия достоверного результата энергоаудита. Среди главных преимуществ использования этого оборудования стоит выделить следующие:
- высокая чувствительность прибора;
- многофункциональность;
- точность;
- удобство эксплуатации;
- информативность и хорошая визуализация.
По сравнению с устаревшими методиками энергоаудита, преимущество обследования с помощью тепловизора состоит в высокой точности и скорости проведения аудита. Исключается опасность для специалиста и окружающих, так как данные о теплопотерях снимаются дистанционно, не нужен прямой физический контакт с поверхностями.
При использовании профессиональных тепловизоров можно сразу сделать первые выводы об энергоэффективности здания по цветной карте, выведенной на большой экран прибора, без его подключения к компьютеру.
Законодательные нормы, которые должны быть учтены при проведении энергоаудита
Требования к теплоэффективности объектов недвижимости перечислены в строительных нормах и правилах, в частности СНиП 23-02-2003 «Тепловая защита зданий» и МГСН 2.01-99 «Энергосбережение в зданиях». Проведения энергоаудита объектов недвижимости строго регламентируется нормативными актами. Для признания заключения о тепловизионном обследовании действительным, необходимо, чтобы оно проводилось согласно:
- Федеральному закону № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»;
- ПБ 03-440-02 «Правила аттестации персонала в области неразрушающего контроля»;
- ПБ 03-372-00 «Правила аттестации и основные требования к лабораториям неразрушающего контроля».
Непосредственно сами правила исследования теплоэнергетических потерь объектов закрепляются:
- ГОСТом 26254-84 «Методы определения сопротивления теплопередаче ограждающих конструкций»;
- ГОСТом 26629-85 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций»;
- ГОСТом 25380-82 «Метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции»;
- РД-13-04-2006 «О порядке проведения теплового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах».
Методика тепловизионного обследования зданий с помощью тепловизора

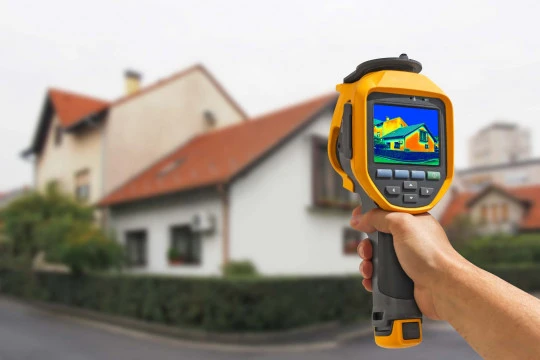

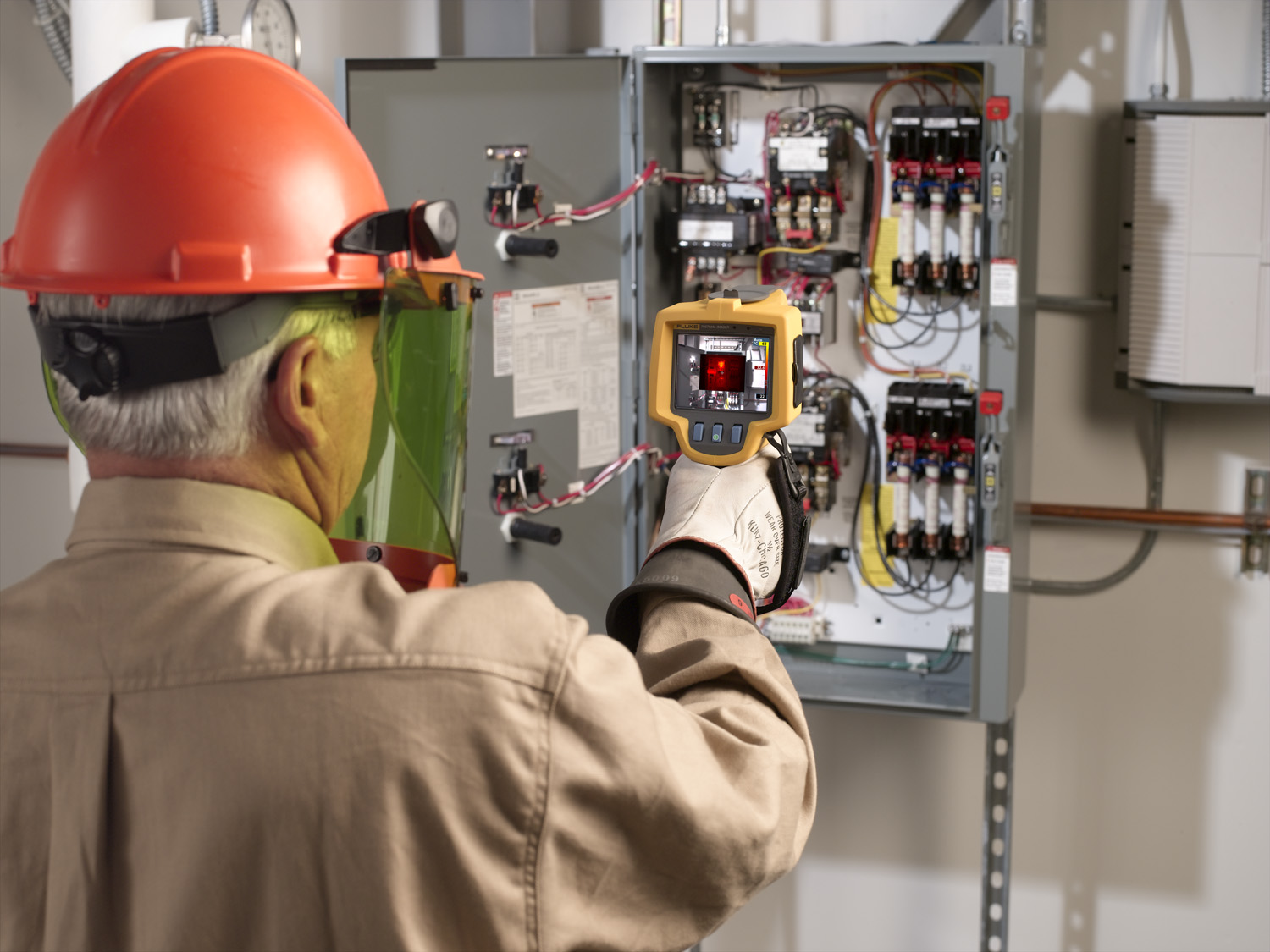

Снятие информации о тепловых потерях здания осуществляются тепловизорами в ИК спектре. Для этого в первую очередь используются такие модели, как Flir T660, Flir T540, Fluke TiX580 Fluke Ti401 Pro и их аналоги этого же класса. По результатам исследования обнаруживаются участки высоких тепловых потерь. Методика обследования включает:
- проверку общих потерь через стены, окна, крышу;
- поиск мостиков холода на стыках балок перекрытия с утеплителем;
- анализ рассеивания через щели на створках окон, балконных и дверных проемах;
- оценку выхода тепла через систему вентиляции и кондиционирования.
Для точного тепловизионного обследования необходимо соблюдение ряда условий, без которых результаты замеров будут недействительными. При проведении энергоаудита важно:
- чтобы разница температур на улице и внутри здания была как минимум 10 градусов;
- снимать данные в утренние часы, пока фасады и крыша не нагрелись от солнечных лучей;
- отсутствие осадков и порывов ветра не выше 8м/сек.
Максимально точные результаты проверки тепловизором можно получить только при условии того, что исследуемые поверхности прогреваются солнечными лучами не более 3-х часов, перед началом снятия измерений. То есть, оптимально начинать работу не позднее, чем спустя три часа после рассвета.
Какие результаты дает тепловизионное обследование зданий тепловизором
Применение тепловизора для энергетического обследования здания позволяет, во-первых, оценить эффективность работы теплоизоляции, отопительного или кондиционирующего оборудования, во-вторых, на основании полученных данных составить:
- перечень энергосберегающих мероприятий, если они необходимы;
- смету на реализацию нужных улучшений;
- план и сроки модернизации.
По результатам энергоаудита составляется документ, в текст которого включаются:
- заключение об энергоэффективности исследуемого объекта;
- результаты замеров по ключевым показателям;
- перечень обнаруженных потерь и причины их возникновения;
- пути решения недостатков энергоэффективности;
- список необходимых мероприятий для устранения потерь;
- точные расчеты фактической экономии в случае модернизации объекта;
- предполагаемый срок окупаемости затрат на устранение теплопотерь за счет экономии.
Важно понимать, что тепловизор позволяет получить достоверную информацию об энергоэффективности здания, но для того чтобы сделать правильные выводы, она должна быть грамотно обработана. Получить сухие данные – недостаточно. Нужно ими правильно оперировать, чтобы разработать план мероприятий для улучшения текущей энергоэффективности с минимальными вложениями.
