Для обнаружения подземных коммуникационных линий, канализации, трубопроводов необходим цифровой трассоискатель. Он позволяет достаточно точно определить глубину залегания и обнаружить повреждения. Прибор фиксирует электромагнитные поля, которые изучают подземные объекты, и на их основании дает возможность оперативно составить схему расположения коммуникаций.
Как выполняется поиск кабелей и труб?
Трассоискатель состоит из портативного приемника и передатчика. Его принцип действия базируется на свойстве подземных коммуникаций излучать радиосигналы. Это свойство характерно для многих подземных объектов:
- электрических кабелей;
- кабелей связи;
- оптоволоконного кабеля;
- водопровода;
- газопровода;
- канализационных труб.
Пассивные сигналы, которые идут от подземного объекта, фиксируются трассоискателем. С активными частотами иначе: прибор генерирует сигнал и подает его на нужный участок. Поиск осуществляется с учетом отклика на испускаемый сигнал.
При выполнении поиска подземных коммуникаций очерчивают импровизированную сетку. Оператор удерживает прибор в вертикальном положении, перемещаясь по заранее спланированному маршруту. Фиксация данных осуществляется по следующему алгоритму:
- устройство двигают слева направо, чтобы обнаружить сигнал;
- приемник опускают вниз к земле, удерживая вертикальное положение, и определяют точку, в которой сигнал максимален;
- делают отметку на грунте в рассчитанной точке.
Таким образом маркируют всю линию трассы. Когда один фрагмент завершен, приступают к следующему для обнаружения всех коммуникаций, расположенных на участке.
Основные способы поиска кабелей и труб
Способ поиска зависит от особенностей искомого объекта. Некоторые из них оптимальны для обнаружения подземных линий электропередач, газо- или водопроводов. Всего известно 6 таких способов:
- метод пассивного поиска;
- метод пассивной индукции;
- непосредственное соединение;
- с помощью гибкого стержня;
- с помощью индукционных клещей;
- зондирование.
Метод пассивного поиска коммуникационных линий осуществляется за счет поиска излучения, образовавшегося вокруг материала, имеющего свойства проводника. Он применяется для обнаружения коммуникаций на участках, длительно время не обслуживаемых, заброшенных или не изученных. Метод позволяет найти ЛС или высоковольтных линий электропередач.
Поиск осуществляется по такому алгоритму:
- приемник располагают под углом 90 градусов к предполагаемой линии;
- если реакция прибора усиливается, пользователь делает остановку и делает отметку;
- процесс осуществляется, пока оператор не промаркирует все коммуникации;
- по окончании первого этапа работ процесс повторяется, но уже с радиосигналом — для обнаружения излучения на очень низких частотах.
Метод пассивной индукции незаменим, когда линии недоступны для установления прямого соединения. Пользователь устанавливает антенну передатчика прямо на грунт, над предполагаемой зоной расположения трассы. После этого прибор индуцирует сигнал прямо в нее.
Плюсом данного метода является необязательная возможность доступа к трассе. К недостаткам можно отнести:
- энергия сигнала нередко поглощается грунтом;
- изоляция коммуникаций может блокировать распространение сигнала;
- при глубоко залегающей трассе (свыше 1.8 м) метод мало эффективен.
Метод пассивной индукции удобен, если предстоит искать заброшенные или ранее неизвестные трассы. Он не годится для проведения поисков вблизи отводов и колен, так как данные получаются малоинформативными.

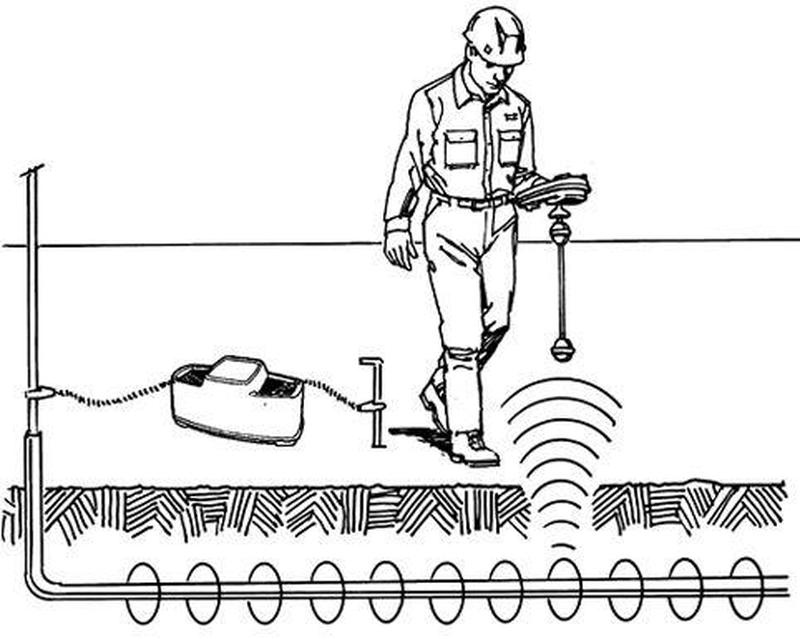

При методе непосредственного соединения прибор посылает радиосигнал непосредственно в исследуемую линию. Для этого выход передатчика подключают с помощью специальных зажимов или неодимового магнита: их устанавливают на вентиль или столб освещения. С помощью ручного приемника, который настроен на такую же частоту, можно обнаружить подземный объект.
Метод непосредственного соединения удобен для поиска:
- вторичных электрических линий;
- водопроводов;
- газопроводов.
Непосредственное соединение позволяет определить распространение испускаемого сигнала по металлическим проводам и трубам, а также осветительным системам.
Метод проводки гибкого стержня применяется, если необходимо исследовать линии без металлических элементов, не проводящие ток. В этом случае внутрь заводят гибкий стекловолоконный стержень. Внутри стекловолоконного стержня — провод, на который подается сигнал по принципу прямого соединения.
Метод проводки стержня используется для обнаружения:
- ливневой канализации;
- дренажных труб;
- канализационных труб;
- оптоволокна;
- пустых кабельных каналов;
- неиспользуемых каналов.
Приемник, предусмотренный в трассоискателе, позволяет определить глубину залегания коммуникационной линии и ее месторасположение. Чтобы исключить повреждения при проходе через колена трубопровода, между зондом и стекловолоконным стержнем устанавливают защитную муфту.
Трассоискатель можно подключить и с помощью индукционных клещей. Метод используется, если кабель закопан без применения каналов или имеет оболочку из пластика. В этом случае зажим от выхода прибора помещают вокруг линии, не обесточив ее: трассоискатель автоматически определит нужный режим.
Метод применяется, если исследуемая линия с двух концов заземлена. Он годится для поиска первичного электрического или телефонного кабеля, доступ к которым возможен через смотровой люк. Метод эффективен на близких расстояниях, особенно если предстоит иметь дело с несколькими близлежащими кабелями.

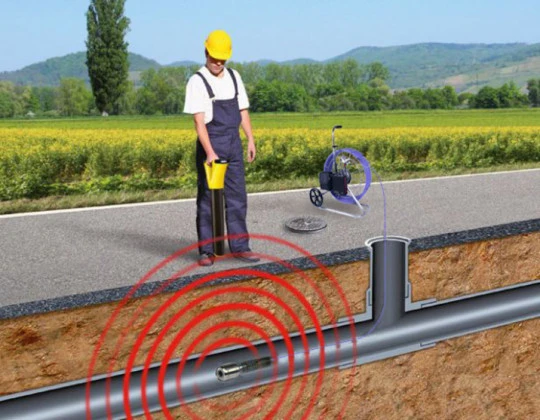

Метод зондирования коммуникаций предполагает использование зонда, который вводят в канал. Другой его конец подключают к стержню. Зонд испускает сигналы, которые улавливает приемник, а затем полученные данные используются для расчета глубины залегания трассы. Метод годится для обнаружения муниципальных и промышленных канализационных линий, проложенных на большой глубине.
