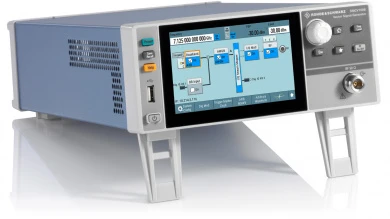

R&S®SMCV100B — векторный генератор, позволяющий воспроизвести в лаборатории условия реального мира. Этот прибор заменяет сразу несколько генераторов сигналов. В модели предусмотрено несколько основных полос частот для создания сложных сред.
Функциональные возможности
С помощью векторного генератора R&S®SMCV100B можно:
- создавать сложные сценарии передачи сигналов за счет использования нескольких основных полос частот;
- генерировать сигналы наиболее распространённых стандартов цифровой связи;
- проводить многополосное тестирование, или тестирование, когерентное по фазе;
- тестировать ГНСС с реалистичными и сложными сценариями в реальных условиях;
- добавлять к полезному сигналу белый гауссовский шум.
Векторный генератор работает в диапазоне от 8 кГц до 3 или 6 ГГц, в зависимости от выбранной конфигурации.
Тестирование состоит из двух этапов: проверки работы приемника в идеальных лабораторных условиях, а также сложных средах, приближенных к реальным.
Идеальные условия
На первом этапе важно убедиться, как приемник будет обрабатывать сигналы, выходящие за пределы его рабочего диапазона. Одна из задач тестирования — выяснить, насколько равномерна точность измерительного прибора на всей ширине полосы пропускания, включая максимальную и минимальную границы, а также при приеме быстрых сигналов с разным диапазоном. Ключевое требование, которое предъявляется к векторному генератору на этом этапе — возможность чистого формирования сигналов в сочетании с их гибкой настройкой.
R&S®SMCV100B обеспечивает:
- исключительную чистоту сигнала;
- ультравысокую выходную мощность (опция, которая подключается дополнительно);
- гибкость и эффективность основной полосы частот.
Функциональные возможности прибора позволяют отказаться от использования второго векторного генератора, что экономит время, упрощает схему измерения и обеспечивает стабильность результатов тестирования.
Одно из главных преимуществ модели — чистота сигналов на СВЧ-частотах. Чем они чище, тем точнее будут результаты измерений на приемнике. Генератор R&S®SMCV100B способен генерировать сигналы исключительной чистоты на несущей частоте до 20 ГГц.
Частота сигналов важна для того, чтобы исключить влияние прибора на результаты испытаний. Векторный генератор R&S®SMCV100B позволяет тестировать характеристики приемника, а не его собственные параметры.
Неидеальные условия и реальные сигналы
Чтобы определить, как будет вести себя приёмник в процессе эксплуатации, необходимо выполнить его тестирование в неидеальных условиях, приближенных к реальным. На этом этапе требования к общей схеме измерения и самому векторному генератору становятся более высокими.
Для начала векторный генератор R&S®SMCV100B используется для определения чувствительности приемника — того, насколько он способен принимать слабые сигналы. Тестирование позволяет определить минимальный уровень входного сигнала, который необходим для получения выходной информации требуемого уровня качества.
Векторный генератор используется и для того, чтобы определить возможность демодуляции полезного маломощного сигнала приемником при наличии серьезных помех или нежелательных сигналов. Тестирование позволяет определить, насколько прибор способен корректно работать при наличии нежелательных сигналов или помех, а также игнорировать их.
R&S®SMCV100B позволяет провести и еще один вариант испытаний — изучить, как приемник выбирает и демодулирует требуемый сигнал из перегруженного спектра. В обычных условиях для этого используются два генератора: один — для подачи сигнала, который нужно демодулировать, другой — для имитации помех. При этом генерировать два сигнала значительно сложнее: необходимо объединить их при помощи кабельных соединений и сумматоров, а также согласовать по времени источники импульсных, меняющихся или скачкообразно перестраиваемых сигналов.
R&S®SMCV100B имеет гибкую основную полосу частот и второй высокочастотный канал, что позволяет воссоздать в лаборатории условия, приближенные к реальным. Векторный генератор известного немецкого бренда имитирует даже сложные среды без подключения дополнительного оборудования, что существенно упрощает схему тестирования и экономит время. Ему доступны возможности воспроизведения захваченных или пользовательских сигналов, генерация нескольких сигналов, когерентных по фазе. Использование одного прибора для разных сценариев улучшает воспроизводимость результатов измерений и снижает риск получения нестабильных данных. Единый пользовательский интерфейс калиброванного генератора, выполненный в лучших традициях Rohde & Schwarz, сокращает время настройки и упрощает проведение тестирования.
