Для контроля корректности работы системы отопления наиболее важны 2 параметра — температура и давление. Они должны находиться в пределах допустимого диапазона значений: выход за его рамки чреват поломками и даже аварийными ситуациями. Чтобы иметь четкое представление о состоянии газовых и жидких сред в системе, используются манометры и термометры.
Назначение
Термометры, используемые в отопительных системах, проводят измерения теплоносителя на выходе из котла: они отображают в режиме реального времени температуру теплоносителя. Прибор визуализирует полученные данные на экране или стандартной цифровой шкале, при этом диапазон температур составляет 0-120 градусов. Если нужно параметры работы отопительной системы не соответствуют требуемым, можно отрегулировать их.
Манометры измеряют давление жидкости в контурах отопительного оборудования. Они могут снимать показания в пределах 4-6 бар. Если уровень давления выходит за рекомендуемые рамки, пользователю нужно добавить воду в систему или спустить ее. Чтобы контролировать процесс было проще, манометры для отопительных систем оснащают шкалой с цветным разделением на зоны.
Виды манометров
Подавляющее большинство современных манометров — цифровые. Аналоговые устройства, в которых указатель на циферблате перемещается под воздействием давления, менее популярны. Цифровые приборы дают более точные результаты, а также могут быть подключены к системам управления процессом.
Кроме того, манометры для отопительных систем разделяют на стационарные и портативные.
Стационарные манометры
Необходимы для непрерывного контроля давления. Для этого их соединяют с отопительной системой с помощью резьбы или скобы. Со временем точность стационарного манометра падает, но его можно заменить.

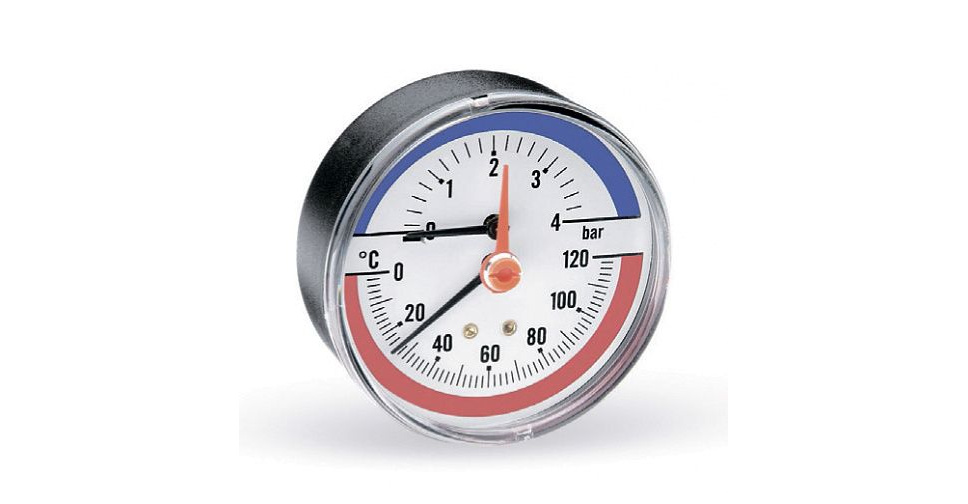

При выборе прибора важно, чтобы его шкала была интуитивно понятной. Достаточно разметки на две зоны — красную и черную или синюю: красный цвет указывает на превышение безопасных значений. Иногда на приборе регистрируют значение в барах и атмосферах, или добавляют шкалу температуры.
Портативные манометры
Портативные манометры используются в лабораторных и полевых условиях. Они нужны для снятия разовых или периодических измерений давления. С помощью таких приборов:
- измеряют дифференциальное, относительное, абсолютное давление;
- устанавливают требуемое давление в системе газоснабжения;
- проверяют работу реле давления;
- настраивают регуляторы;
- проверяют пневматические системы.

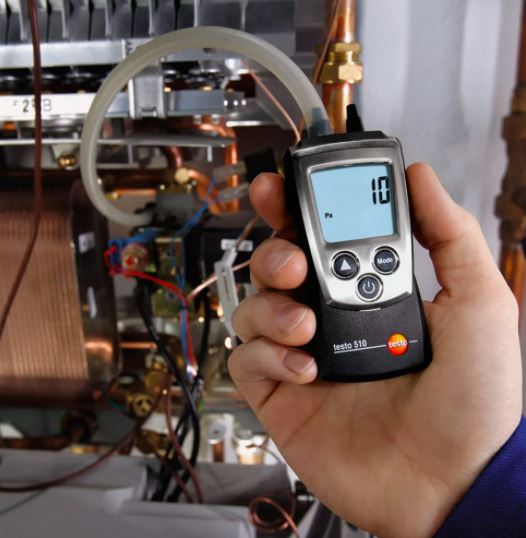

Ключевая особенность портативных приборов — возможность использования в полевых условиях. Они имеют небольшие размеры и малый вес. Все приборы этого типа — цифровые, что снижает уровень погрешности и упрощает обработку данных.
Портативные манометры могут быть еще и беспроводными. Именно такие выпускает компания Testo: они помогают определить давление в замкнутой системе, например, при установке теплового насоса или прокачке вакуумным насосом, без ее разбора.
Беспроводные манометры используются для проведения измерений в труднодоступных и агрессивных средах. Приборы Testo оснащены большим дисплеем с подсветкой, благодаря чему полученные значения всегда на виду. Они бывают со встроенным сенсором, подключаемыми зондами или управлением с помощью смартфона.
Как определяется давление в отопительной системе?
Показатели теплоносителя в системе отопления современного дома регулируются ГОСТ и СНИП. Согласно этим документам, центральная отопительная система должна обеспечивать температуру в диапазоне 20-22 градусов. Для достижения этого результата нужно просчитать все параметры еще на этапе разработки инженерного проекта.
Главная задача теплотехника — снизить теплопотери. Для этого он должен сделать так, чтобы разница давлений в трубах нижних и верхних этажей была минимальной. На практике ему приходится учитывать:
- в каком техническом состоянии находится оборудование;
- насколько изношены трубопроводы и нагревательные приборы;
- какова мощность установки, которая подает теплоноситель;
- был ли увеличен диаметр труб внутри квартиры;
- какова этажность и удаленность квартиры от стояка.

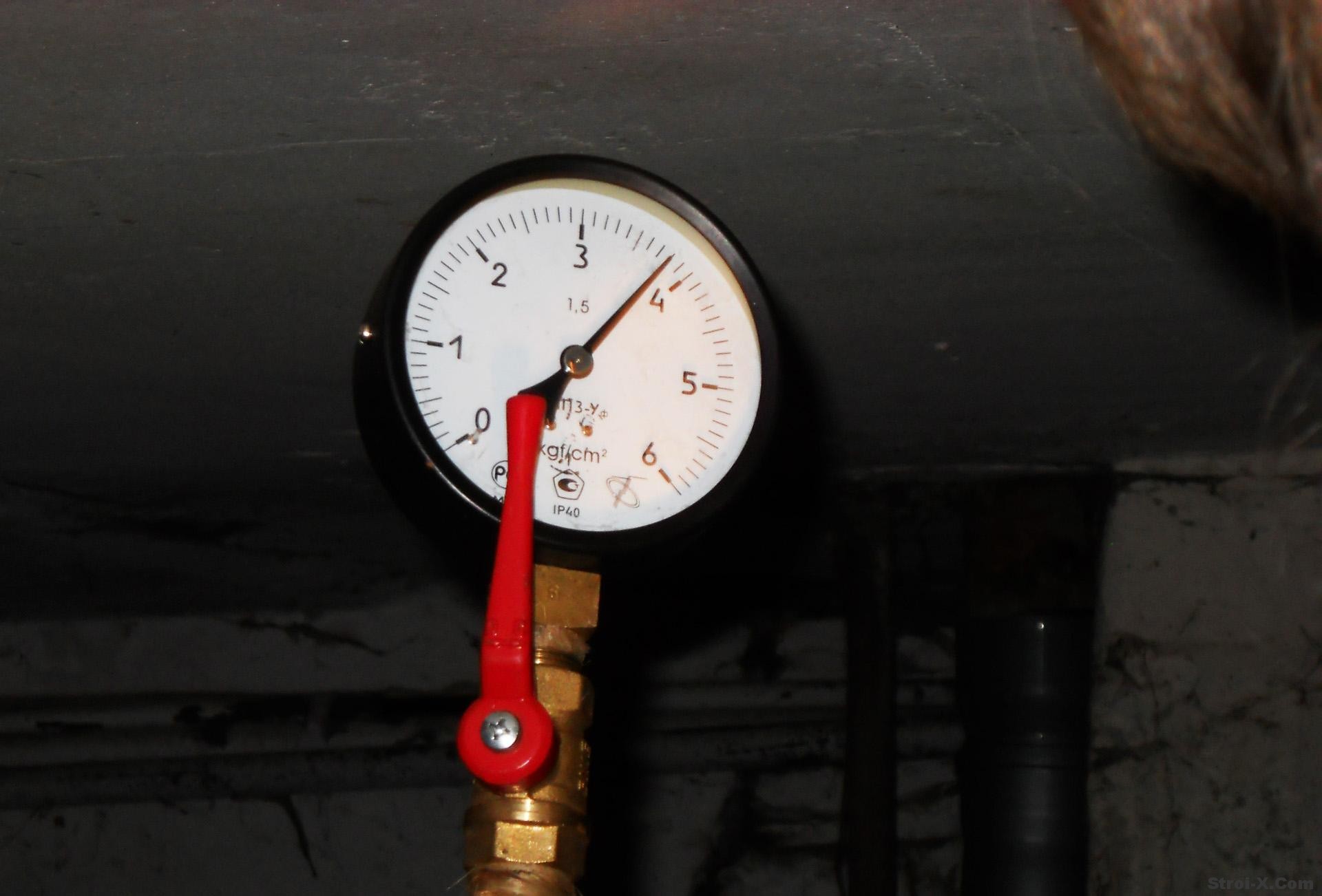

Для проверки рабочего давления в многоквартирном доме используются трубчатые деформационные манометры. В зданиях, где предусмотрена автоматическая регулировка давления, устанавливаются специальные датчики.
Критически важными для контроля давления и температуры в системе выступают участки:
- точка подачи теплоносителя от источника;
- точка выхода теплоносителя;
- до и после насосов, фильтров, регуляторов давления, грязевиков;
- на входе трубопровода в дом, а также выходе его из котельной или ТЭЦ.
В период бездействия в системе отопления поддерживается давление, превышающее статическое. Это нужно, чтобы внутрь не попадал воздух, а стенки труб не разрушались коррозией. Уровень давления в этот период рассчитывается на основе высоты здания с добавлением дополнительных 3-5 м.
