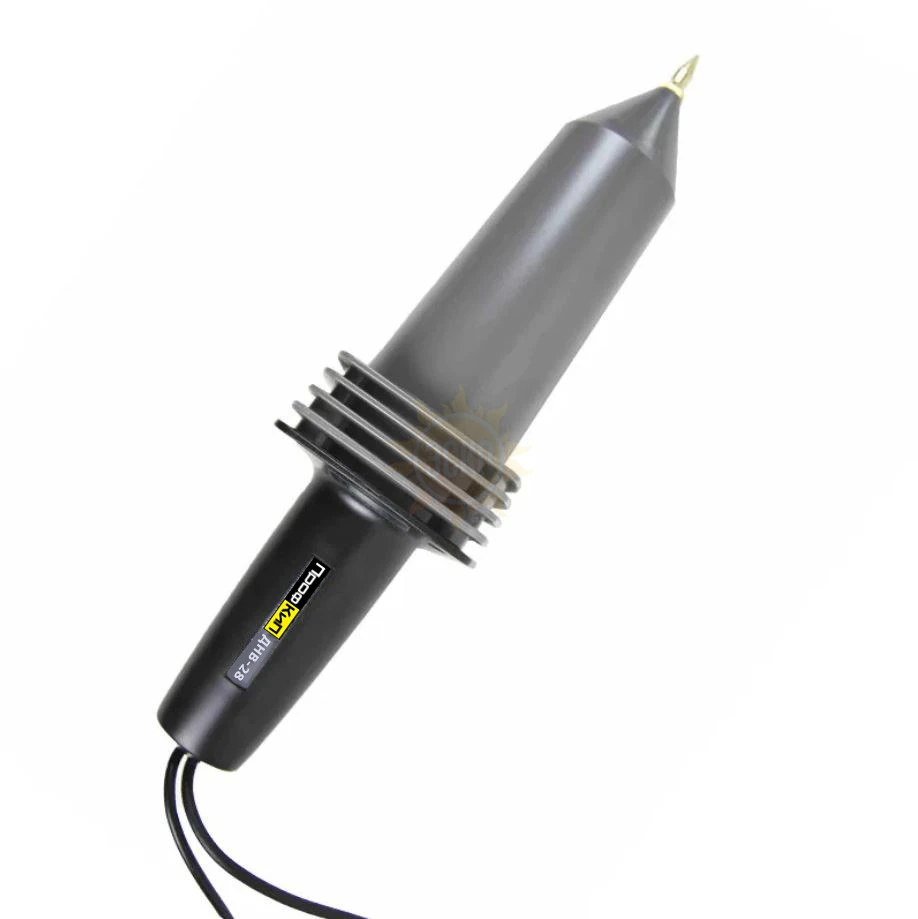

ПрофКиП ДНВ-28 делитель напряжения высоковольтный (28кВ, 200МГц)

распечатать описание в PDF

ПрофКиП ДНВ-28 делитель напряжения высоковольтный (28кВ, 200МГц)

210 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП ДНВ-28 делитель напряжения высоковольтный (28кВ, 200МГц)

Назначение делителя напряжения высоковольтного ПрофКиП ДНВ-28
Делитель напряжения высоковольтный ПрофКиП ДНВ-28 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.





Особенности и преимущества делителя напряжения высоковольтного ПрофКиП ДНВ-28
Полоса пропускания	200МГц
Коэффициент деления	1:1000
Максимальное входное напряжение	28кВ
Точность	3%

Метрологические и технические характеристики делителя напряжения высоковольтного ПрофКиП ДНВ-28

Наименование характеристики	Значение
Полоса пропускания, МГц	от 0 до 200
Коэффициент деления (преобразования)	1:1000
Пределы допускаемой относительной погрешности коэффициента деления, %	3
	3
Входное сопротивление, МОм	500
Входная емкость, пФ	1,7
Максимальное значение входного напряжения, кВ:
Максимальное значение входного напряжения, кВ:
DC	0 - 28
AC: импульсный сигнал	≤ 20
AC: синусоидальный сигнал	≤ 20 rms
Время нарастания,нс	1,8
Максимальный ток нагрузки, мкА	56
Шум	≥ 60 дБ (1 кГц)
Шум	≥ 50 дБ (1 МГц)
Рабочие условия применения:
– температура окружающего воздуха, С	от +15 до +35
– относительная влажность окружающего воздуха, %	от 30 до 80
– атмосферное давление, кПа	от 94 до 107
Масса, кг, не более	0,5
Габаритные размеры, мм не более
диаметр	85
длина	350

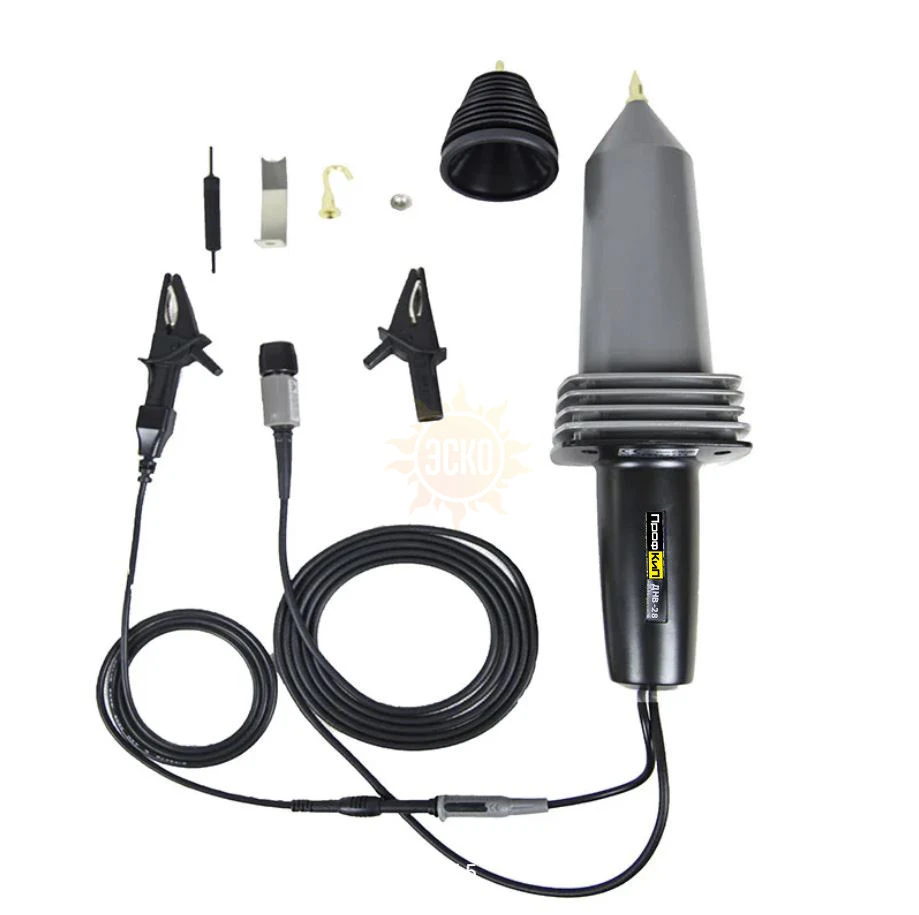

Комплект поставки делителя напряжения высоковольтного ПрофКиП ДНВ-28
Делитель напряжения высоковольтный ПрофКиП ДНВ-28	1 шт.
Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах	1 шт.
Навинчивающийся крючок для удобного захвата проводников	1 шт.
Заземляющий кабель с зажимом типа «крокодил»	1 шт.
Отвертка для настройки компенсации пробника	1 шт.
Высоковольтная изоляционная головка	1 шт.
Инструкция по эксплуатации	1 экз.
