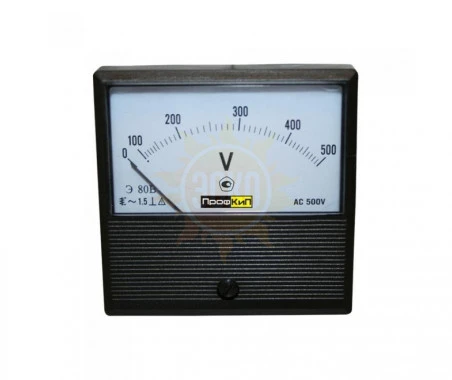

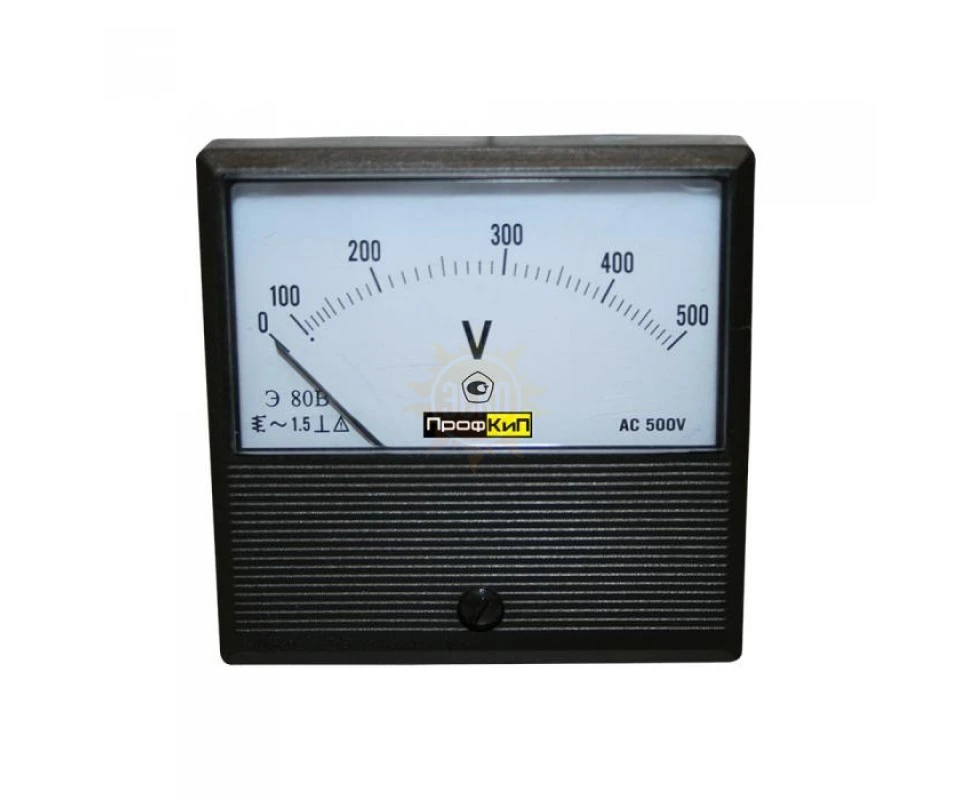

ПрофКиП Э80В Вольтметр Щитовой Переменного Тока 0-7.5кВ 6000/100В
распечатать
Назначение вольтметра щитового переменного тока ПрофКиП Э80В (0 В … 7.5 кВ 6000 /100 В)
Вольтметры щитовые переменного тока ПрофКиП Э80В предназначены для напряжения переменного тока в электрических цепях. Относятся к классу электроизмерительных аналоговых, однозначных, щитовых, электромагнитной системы с неподвижной катушкой и подвижным ферромагнитным сердечником со стрелочным указателем, жестко закрепленном на оси вращения сердечника, с неравномерной шкалой и нулевой отметкой на краю диапазона измерений. Принцип действия вольтметров щитовых переменного тока ПрофКиП Э80В основан на взаимодействии магнитного поля неподвижной катушки, обтекаемой измеряемым током, с подвижным ферромагнитным сердечником. Успокоение подвижной части приборов – воздушное. Приборы имеют корректор механического нуля, расположенного на лицевой панели. Область применения вольтметров щитовых переменного тока ПрофКиП Э80В – для работы в закрытых помещениях в электроустановках промышленных предприятий, лабораторий, научно-исследовательских институтов, учебных заведений, стендах ТЭЦ, стендах ГЭС, на щитах транспортных средств МПС, в составе бортовой аппаратуры различных видов авиатранспорта, в щитах трансформаторных подстанций, в автоматизированных системах управления технологическими процессами и т.д.
Особенности и преимущества вольтметра щитового переменного тока ПрофКиП Э80В (0 В … 7.5 кВ 6000 /100 В)
- Диапазон измерения: 0 В … 7.5 кВ
- Точность: 1.5
- Подключение: трансформатор 6000 /100 В
- Система: электромагнитная
- Род тока: переменный
- Способ установки: на панель щита
Характеристики ПрофКиП Э80В (7.5 кВ)
|
Параметры |
Значения |
|---|---|
|
Диапазон измерения |
0 В … 7.5 кВ |
|
Подключение |
с подключением трансформатора 6000 /100 В |
|
Предел допускаемой основной приведенной погрешности |
±1.5% |
|
Время установления показаний |
3 с |
Рабочие условия эксплуатации вольтметра щитового переменного тока ПрофКиП Э80В (0 В … 7.5 кВ 6000 /100 В)
- Температура окружающего воздуха: -40°С … 70°С
- Относительная влажность: 20% … 85%
- Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Общие данные вольтметра щитового переменного тока ПрофКиП Э80В (0 В … 7.5 кВ 6000 /100 В)
- Средняя наработка на отказ в нормальных условиях: 65000 ч
- Средний срок службы: 12 лет
- Нормальная частота и область частот: 50 Гц … 1000 Гц
- Рабочее положение: вертикальное
- Габаритные размеры: 80х80х70 мм
- Вес: 0.15 кг
Комплектация ПрофКиП Э80В (7.5 кВ)
| № |
Наименование |
Количество |
|---|---|---|
| 1. |
Вольтметр щитовой переменного тока ПрофКиП Э80В (0 В … 7.5 кВ 6000 /100 В) |
1 шт. |
| 2. |
Комплект крепежа для подключения в электрическую цепь |
1 шт. |
| 3. |
Комплект крепежа для крепления к щиту |
1 шт. |
| 4. |
Руководство по эксплуатации |
1 шт. |
