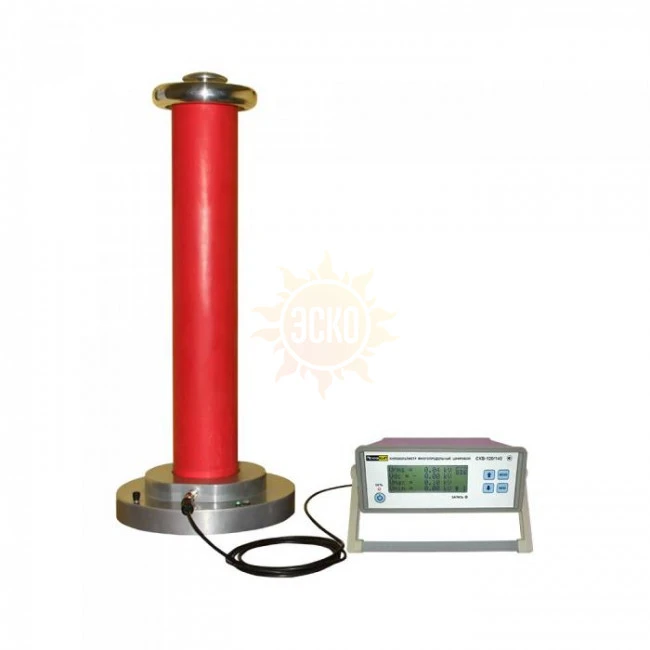

ПрофКиП СКВ-120/140 класс точности 0.5 киловольтметр многопредельный цифровой
распечатать
до 13.07.2026
Назначение киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140 (кл. т. 0.5):
Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.
Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.
Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с. Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая.
В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения. Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.
Особенности киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140 (кл. т. 0.5):
- Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ;
- Два предела измерения в одном делителе;
- Относительная погрешность: в каждой точке диапазона 0.5%;
- Время установления рабочего режима: не более 5.0 с;
- Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя;
- Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями.
Характеристики ПрофКиП СКВ-120/140 (0.5)
| Параметр | ПрофКиП СКВ-120/140 (кл. т. 0.25) | ПрофКиП СКВ-120/140 (кл. т. 0.5) | ПрофКиП СКВ-120/140 (кл. т. 1.0) | |
|---|---|---|---|---|
| Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц | 2.000 кВ … 26.000 кВ; 26.01 кВ …120.00 кВ |
|||
| Диапазон измерения напряжения постоянного тока | 2.000 кВ … 26.000 кВ; 26.01 кВ … 140.00 кВ |
|||
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | ± 0.25% | ± 0.5% | ± 1.0% | |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | ± 0.25% | ± 0.5% | ± 1.0% | |
| Входное сопротивление постоянному току | 535 МОм ±10% | |||
| Время установления рабочего режима | Не более 5.0 с | |||
| Количество диапазонов измерения | 2 | |||
| Режим переключения пределов измерения | Автоматический | |||
| Максимальное время работы | 8 часов с последующим отключением на 1 час | |||
| Рабочие условия эксплуатации | Температура окружающего воздуха | 5°С … 40°С | ||
| Относительная влажность воздуха | 30% … 80% | |||
| Атмосферное давление | 84 кПа … 106.7 кПа | |||
| Нормативные и технические документы, устанавливающие требования к киловольтметру | ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»; ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»; ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»; ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»; ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования» |
|||
| Средняя наработка на отказ | Не менее 5 000 часов | |||
| Средний срок службы | Не менее 5 лет | |||
| Степень защиты | IP54 | |||
| Питание | 220 В ±22 В, 50 Гц ±0.5 Гц | |||
| Максимальная потребляемая мощность | 20 ВА | |||
| Габаритные размеры блока индикации | 260 х 100 х 260 мм | |||
| Габаритные размеры блока делителей ДВМЦ | 300 х 300 х 800 мм | |||
| Вес блок индикации | 3 кг | |||
| Вес блока делителей ДВМЦ | 12 кг | |||
Комплектация ПрофКиП СКВ-120/140 (0.5)
| № | Наименование | Количество |
|---|---|---|
| 1. | Блок индикации | 1 |
| 2. | Блок ДВМЦ | 1 |
| 3. | Межблочный соединительный кабель | 1 |
| 4. | Кабель сетевой | 1 |
| 5. | Вставка плавкая 3.15 А АГО.481.304 ТУ | 2 |
| 6. | Паспорт | 1 |
- Описание типа СИ Fluke ПрофКиП СКВ-120/140PDF, 130.19 КБ

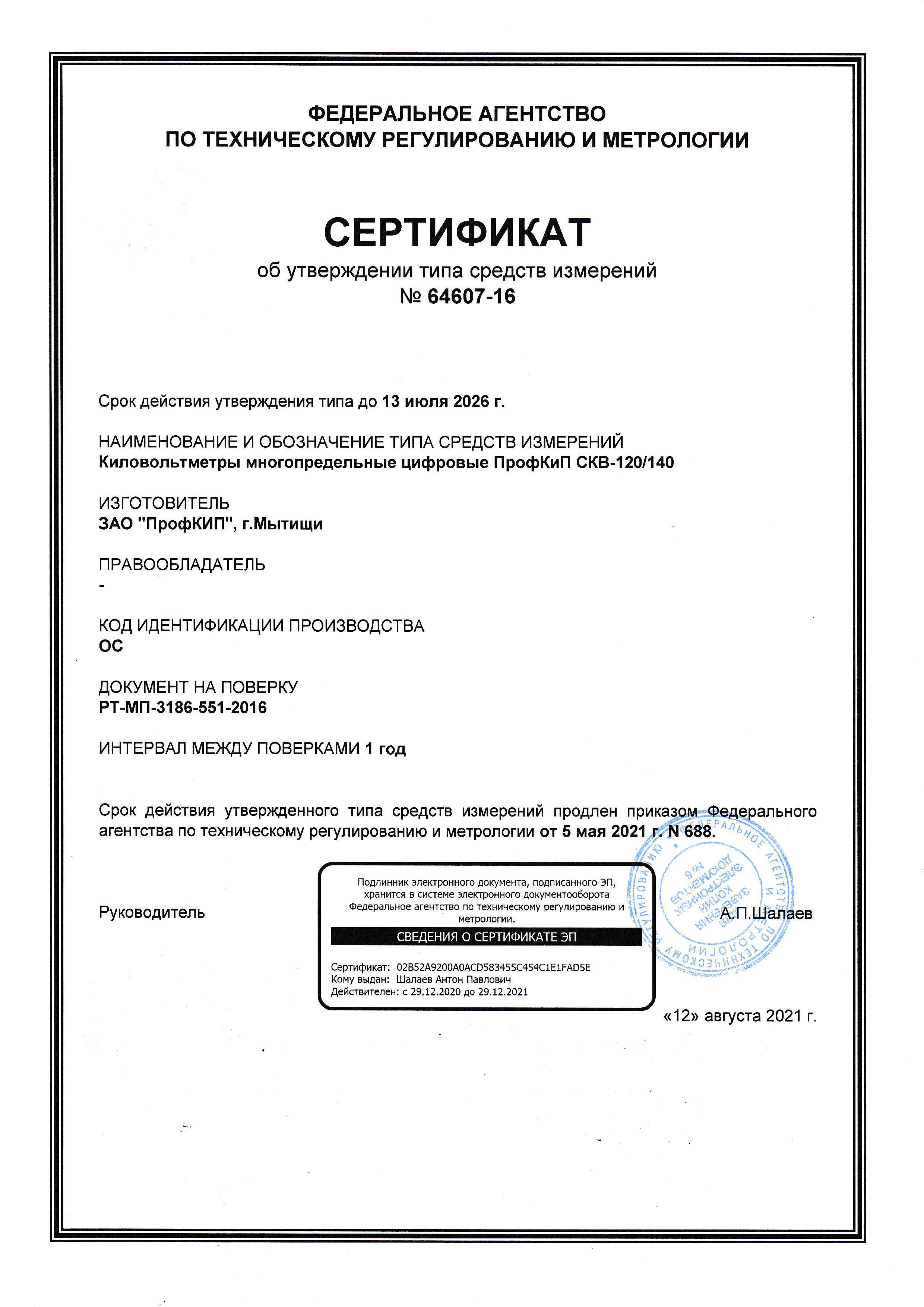

- Госреестр РФ 64607-16JPG, 448.36 КБ
