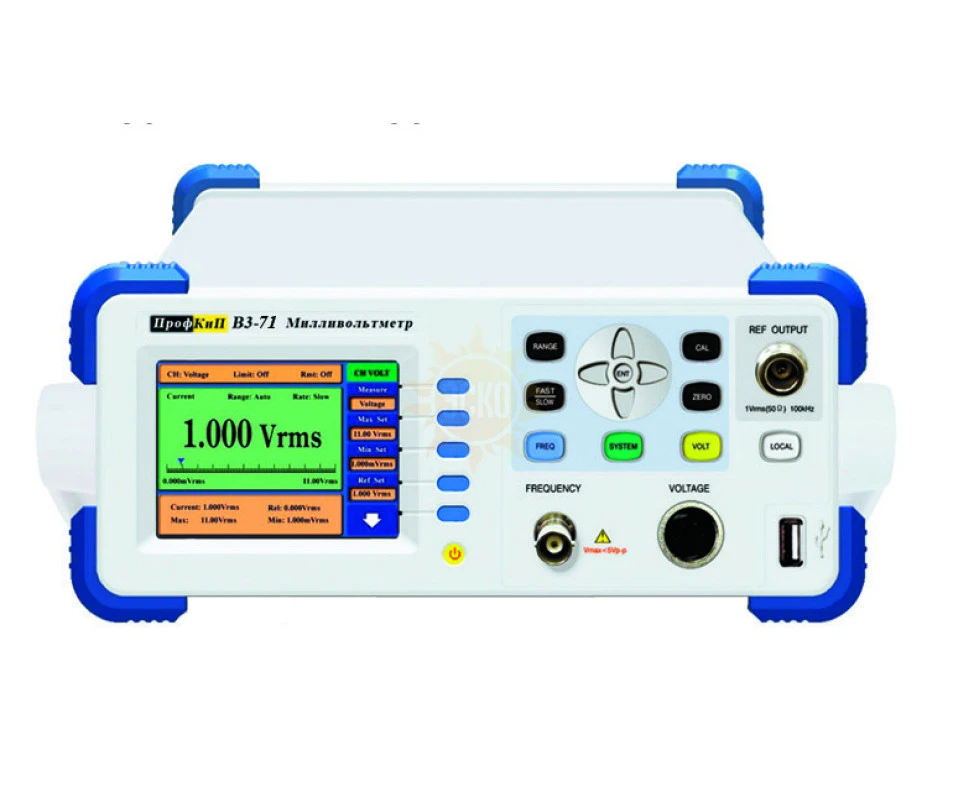

ПрофКиП В3-71/1 — Милливольметр
распечатать
Описание ПрофКиП В3-71/1
Назначение:
Милливольтметры ПрофКиП В3-71/1 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.
Особенности:
- Диапазон частот от 10 кГц до 1,1 ГГц
- Диапазон измерений: напряжение 4 мВ…10 В скз
- Ручной или автоматический выбор предела измерений
- Высокое разрешение
- Цветной графический ЖК-индикатор с линейной шкалой
- Опционально: частотомер до 3 ГГц
- Компактный эргономичный дизайн
- Высокая надежность (наработка на отказ > 20000 часов)
Характеристики
|
Наименование характеристики |
Значение |
|
Частотный диапазон |
10 кГц…1,1 ГГц |
|
Диапазон измеряемых напряжений |
4 мВ…10 В*2 |
Основная погрешность измерения напряжения (В, мВ)
|
В диапазоне частот 100 кГц…100 МГц |
(0,02Ux+0,005Uп) |
|
В диапазоне частот 10 кГц…99,9 кГц |
(0,03Ux+0,005Uп) |
|
В диапазоне частот 101…200 Мгц |
(0,03Ux+0,005Uп) |
|
В диапазоне частот 201…600 МГц |
(0,05Ux+0,006Uп) |
|
В диапазоне частот 601…1100 МГц |
(0,08Ux+0,008Uп) |
Характеристики встроенного калибратора
| Частота (кГц) | 95…105 |
| Выходное напряжение на нагрузке | 1±0,01 |
| 50 Ом (В) |
Опция встроенного частотомера
|
Диапазон измеряемых частот |
10 кГц…3 ГГц |
|
Чувствительность |
50 мВ – в диапазоне частот |
|
Погрешность измерения частоты |
5*10-6f ± 1 ед счёта |
|
Параметры электрического питания: |
220±22 |
|
Потребляемая мощность, Вт, не более |
35 |
|
Габаритные размеры (ширина×высота×глубина), |
230×105×360 |
|
Масса, кг, не более |
3,5 |
|
Условия эксплуатации |
от +15 до +25 |
Комплект поставки:
|
Наименование |
Количество |
|
Милливольтметр |
1 шт. |
|
Кабель питания |
1 шт. |
|
ВЧ пробник |
1 шт. |
|
ВЧ тройник с согласованной нагрузкой |
1 шт. |
|
Вставка плавкая |
2 шт |
|
Руководство по эксплуатации с методикой поверки |
1 экз. |
Характеристики ПрофКиП В3-71/1
| Параметр | Значение |
|---|---|
| Частотный диапазон | 10 кГц…1,1 ГГц |
| Диапазон измеряемых напряжений (относительно уровня мощности)*1 |
4 мВ…10 В*2 (-35…+35)dBm |
| Основная погрешность измерения напряжения (В, мВ) | |
| В диапазоне частот 100 кГц…100 МГц | (0,02Ux+0,005Uп) |
| В диапазоне частот 10 кГц…99,9 кГц | (0,03Ux+0,005Uп) |
| В диапазоне частот 101…200 Мгц | (0,03Ux+0,005Uп) |
| В диапазоне частот 201…600 МГц | (0,05Ux+0,006Uп) |
| В диапазоне частот 601…1100 МГц | (0,08Ux+0,008Uп) |
| Характеристики встроенного калибратора | |
| Частота (кГц) | 95…105 |
| Выходное напряжение на нагрузке | 50 Ом (В) 1±0,01 |
| Опция встроенного частотомера | |
| Диапазон измеряемых частот | 10 кГц…3 ГГц |
| Чувствительность | 50 мВ – в диапазоне частот до 100 Мгц 70 мВ (-10 dBm) – в диапазоне частот свыше 100 МГц |
| Погрешность измерения частоты | 5*10-6f ± 1 ед счёта |
| Общие данные | |
| Параметры электрического питания: – напряжение переменного тока, В – частота переменного тока, Гц |
220±22 50/60 |
| Потребляемая мощность, Вт, не более | 35 |
| Габаритные размеры (ширина×высота×глубина), мм | 230×105×360 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации – температура окружающей среды, ºС – относительная влажность, %, – атмосферное давление, кПа |
от +15 до +25 от 60 до 95 от 84 до 107 |
Комплектация ПрофКиП В3-71/1
| № | Наименование | Количество |
|---|---|---|
| 1. | Милливольтметр высокочастотный ПрофКиП В3-71/1 | 1 |
| 2. | Кабель питания | 1 |
| 3. | ВЧ пробник | 1 |
| 4. | ВЧ тройник с согласованной нагрузкой 50 Ом | 1 |
| 5. | Детектор коаксиальный 10 кГц…3 ГГц | 1 |
| 6. | Вставка плавкая | 2 |
| 7. | Руководство по эксплуатации с методикой поверки | 1 |
