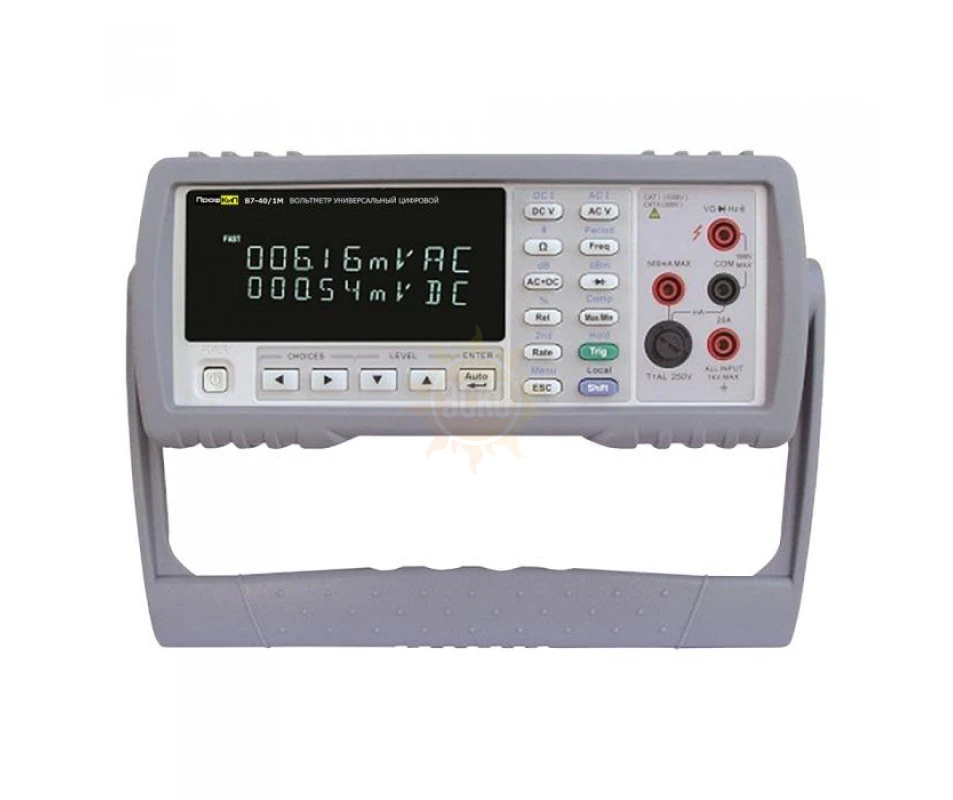

ПрофКиП В7-40/1М Вольтметр Универсальный

распечатать описание в PDF

ПрофКиП В7-40/1М Вольтметр Универсальный

Частота тока

1 МГц

Напряжение постоянное (В), max

1000

Напряжение переменное (В), max

750

Переменный ток I

20 А

Постоянный ток I

20 А

Сопротивление

50 МОм

126 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП В7-40/1М

Назначение вольтметра универсального ПрофКиП В7-40/1М

Вольтметр универсальный ПрофКиП В7-40/1М предназначен для измерения постоянного и переменного напряжений, силы токов и сопротивления постоянному току. Вольтметр универсальный ПрофКиП В7-40/1М применяется при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, в лабораторных и цеховых условиях.

Особенности и преимущества вольтметра универсального ПрофКиП В7-40/1М

Разрядность: 51000 единиц отсчетов
Большой двустрочный дисплей
Измерение действующего значения переменного тока и напряжения, пропускная способность до 100 кГц
Измерение постоянного напряжения до 1000 В
Измерение постоянного тока до 20 А
Измерение переменного напряжения до 750 В
Измерение переменного тока до 20 А
Измерение сопротивления до 50 МОм
Измерение частоты до 1 МГц

Основные технические характеристики вольтметра универсального ПрофКиП В7-40/1М

Постоянное напряжение
Диапазон	Разрешение	Точность			Входной импеданс
200 мВ /500 мВ	10 мкВ	0.02 + 0.016			10 МОм
2 В /5 В	100 мкВ	0.02 + 0.008			11.1 МОм
20 В /50 В	1 мВ	0.02 + 0.008			10.1 МОм
200 В /500 В	10 мВ	0.02 + 0.008			10 МОм
1000 В	100 мВ	0.02 + 0.008			10 МОм
Постоянный ток
Диапазон	Разрешение	Точность			Напряжение /шунт
2 мА /5 мА	0.1 мкА	0.05 + 0.010			< 0.6 В /100 Ом
20 мА /50 мА	1 мкА	0.05 + 0.008			< 0.06 В /1 Ом
200 мА /500 мА	10 мкА	0.05 + 0.008			< 0.6 В / Ом
2 А /5 А	100 мкА	0.25 + 0.010			< 0.1 В /10 мОм
20 А	1 мА	0.25 + 0.010			< 0.6 В /10 мОм
Переменное напряжение
Диапазон	Разрешение	Точность
		20 Гц … 50 Гц	50 Гц … 20 кГц		20 кГц … 50 КГц		50 кГц … 100 кГц
500 мВ	10 мкВ	1.0 + 0.08	0.5 + 0.06		1.5 + 0.1		3.0 + 0.3
5 В	100 мкВ	1.0 + 0.08	0.35 + 0.02		1.00 + 0.04		3.0 + 0.1
50 В	1 мВ	1.0 + 0.08	0.35 + 0.02		1.00 + 0.04		3.0 + 0.1
500 В	10 мВ	-	0.50 + 0.03		1.00 + 0.04		3.0 + 0.1
750 В	100 мВ	-	0.50 + 0.03		1.00 + 0.04		3.0 + 0.1
Переменный ток
Диапазон	Разрешение	Точность
		20 Гц … 50 Гц		50 Гц … 2 кГц		2 кГц … 20 кГц
5 мА	0.1 мкА	1.50 + 0.16		0.5 + 0.08		2 + 0.16
50 мА	1 мкА	1.50 + 0.16		0.5 + 0.08		2 + 0.12
500 мА	10 мкА	1.50 + 0.16		0.5 + 0.08		2 + 0.12
5 А	100 мкА	2.00 + 0.16		0.5 + 0.1		-
20 А	1 мА	2.00 + 0.16		0.5 + 0.1		-
Сопротивление
Диапазон	Разрешение	Испытательный ток			Точность
200 Ом /500 Ом	10 мОм	0.5 мА			0.10 + 0.010
5 кОм /5 кОм	100 мОм	0.45 мА			0.10 + 0.008
20 кОм /50 кОм	1 Ом	45 мкА			0.10 + 0.008
200 кОм /500 кОм	10 Ом	4.5 мкА			0.10 + 0.008
2 МОм /5 МОм	100 Ом	450 нА			0.15 + 0.008
20 МОм /50 МОм	1 кОм	45 нА			0.30 + 0.010
Частота
Диапазон	Разрешение	Точность			Чувствительность
5 Гц … 10 Гц	0.0001 Гц	0.05 + 0.02			200 мВ скз
10 Гц … 100 Гц	0.001 Гц	0.01 + 0.02			300 мВ скз
100 Гц … 100 кГц	0.1 Гц	0.01 + 0.008			300 мВ скз
100 кГц … 1 МГц	10 Гц	0.01 + 0.008			500 мВ скз

Общие данные вольтметра универсального ПрофКиП В7-40/1М

Питание: 220 В ±22 В /55 Гц ±8 Гц
Потребляемая мощность: ≤ 10 ВА
Габаритные размеры: 277х115х340 мм
Вес: 2.2 кг

Комплект поставки вольтметра универсального ПрофКиП В7-40/1М

Наименование	Количество
Вольтметр универсальный ПрофКиП В7-40/1М	1 шт.
Комплект измерительных проводов	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Дополнительная комплектация вольтметра универсального ПрофКиП В7-40/1М

Наименование

Кабель RS-232

ПО RS-232

Характеристики ПрофКиП В7-40/1М

Постоянное напряжение
Диапазон	Разрешение	Точность			Входной импеданс
200 мВ /500 мВ	10 мкВ	0.02 + 0.016			10 МОм
2 В /5 В	100 мкВ	0.02 + 0.008			11.1 МОм
20 В /50 В	1 мВ	0.02 + 0.008			10.1 МОм
200 В /500 В	10 мВ	0.02 + 0.008			10 МОм
1000 В	100 мВ	0.02 + 0.008			10 МОм
Постоянный ток
Диапазон	Разрешение	Точность			Входной импеданс
2 мА /5 мА	0.1 мкА	0.05 + 0.010			< 0.6 В /100 Ом
20 мА /50 мА	1 мкА	0.05 + 0.008			< 0.06 В /1 Ом
200 мА /500 мА	10 мкА	0.05 + 0.008			< 0.6 В / Ом
2 А /5 А	100 мкА	0.25 + 0.010			< 0.1 В /10 мОм
20 А	1 мА	0.25 + 0.010			< 0.6 В /10 мОм
Переменное напряжение
Диапазон	Разрешение	Точность
Диапазон	Разрешение	20 Гц … 50 Гц	50 Гц … 20 кГц		20 кГц … 50 КГц		50 кГц … 100 кГц
500 мВ	10 мкВ	1.0 + 0.08	0.5 + 0.06		1.5 + 0.1		3.0 + 0.3
5 В	100 мкВ	1.0 + 0.08	0.35 + 0.02		1.00 + 0.04		3.0 + 0.1
50 В	1 мВ	1.0 + 0.08	0.35 + 0.02		1.00 + 0.04		3.0 + 0.1
500 В	10 мВ	-	0.50 + 0.03		1.00 + 0.04		3.0 + 0.1
750 В	100 мВ	-	0.50 + 0.03		1.00 + 0.04		3.0 + 0.1
Переменный ток
Диапазон	Разрешение	Точность
Диапазон	Разрешение	20 Гц … 50 Гц		50 Гц … 2 кГц		2 кГц … 20 кГц
5 мА	0.1 мкА	1.50 + 0.16		0.5 + 0.08		2 + 0.16
50 мА	1 мкА	1.50 + 0.16		0.5 + 0.08		2 + 0.12
500 мА	10 мкА	1.50 + 0.16		0.5 + 0.08		2 + 0.12
5 А	100 мкА	2.00 + 0.16		0.5 + 0.1		-
20 А	1 мА	2.00 + 0.16		0.5 + 0.1		-
Сопротивление
Диапазон	Разрешение	Точность			Входной импеданс
200 Ом /500 Ом	10 мОм	0.5 мА			0.10 + 0.010
5 кОм /5 кОм	100 мОм	0.45 мА			0.10 + 0.008
20 кОм /50 кОм	1 Ом	45 мкА			0.10 + 0.008
200 кОм /500 кОм	10 Ом	4.5 мкА			0.10 + 0.008
2 МОм /5 МОм	100 Ом	450 нА			0.15 + 0.008
20 МОм /50 МОм	1 кОм	45 нА			0.30 + 0.010
Частота
Диапазон	Разрешение	Точность			Входной импеданс
5 Гц … 10 Гц	0.0001 Гц	0.05 + 0.02			200 мВ скз
10 Гц … 100 Гц	0.001 Гц	0.01 + 0.02			300 мВ скз
100 Гц … 100 кГц	0.1 Гц	0.01 + 0.008			300 мВ скз
100 кГц … 1 МГц	10 Гц	0.01 + 0.008			500 мВ скз
Общие данные
Питание	220 В ±22 В /55 Гц ±8 Гц
Потребляемая мощность	≤ 10 ВА
Габаритные размеры	277 х 115 х 340 мм
Вес	2.2 кг

Комплектация ПрофКиП В7-40/1М

№	Наименование	Количество
1.	Вольтметр универсальный ПрофКиП В7-40/1М	1
2.	Комплект измерительных проводов	1
3.	Кабель питания	1
4.	Руководство по эксплуатации	1
