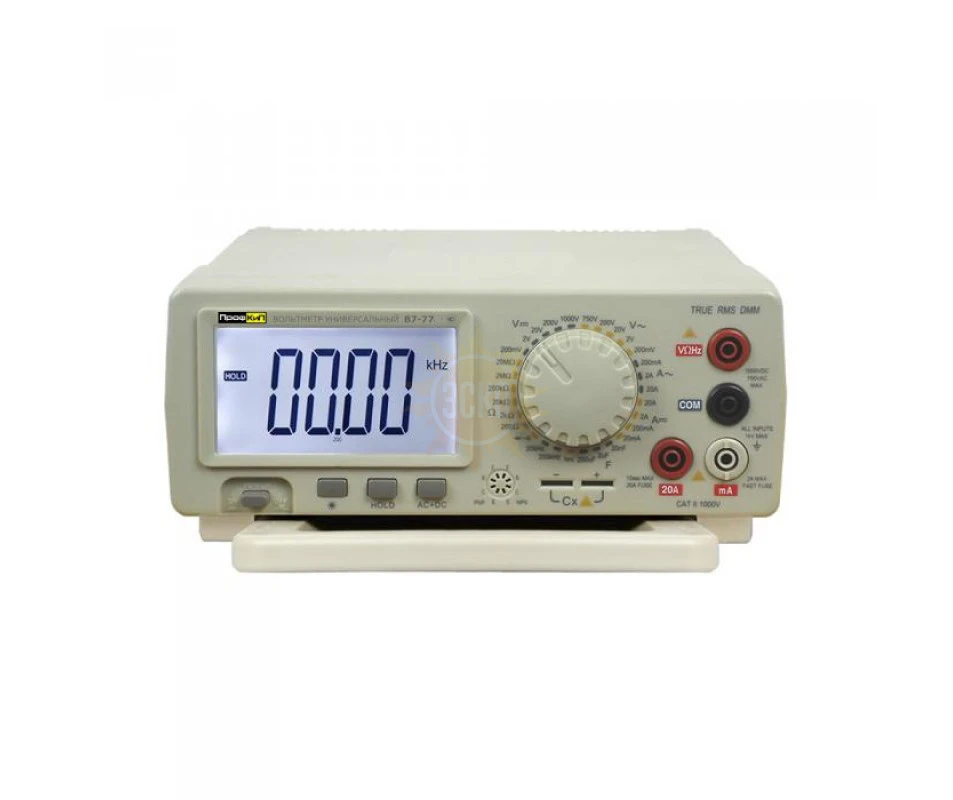

ПрофКиП В7-77 вольтметр универсальный (200 мВ - 1000 В)
распечатать
81246-21
до 15.03.2026
Описание ПрофКиП В7-77 вольтметр универсальный (200 мВ - 1000 В)
Назначение вольтметра универсального ПрофКиП В7-77
ПрофКиП В7-77 - недорогой сервисный цифровой прибор, удачно сочетающий малый вес, компактность и прочность конструкции с высоким качеством измерений. Вольтметры универсальные ПрофКиП В7-77 предназначены для измерения постоянного напряжения, переменного напряжения, сопротивления постоянному току, силы постоянного и силы переменного токов, для обеспечения измерений электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.
Особенности и преимущества вольтметра универсального ПрофКиП В7-77
▪ 4½ разрядный ЖК-дисплей с подсветкой
▪ Измерение постоянного /переменного напряжения /тока, сопротивления, емкости, частоты
▪ Высокое разрешение: 10 мкВ, 10 мкА, 10 мОм, 1 пФ, 0.1 Гц
▪ Базовая погрешность 0.05%
▪ Измерение силы тока до 20 А
▪ Функция True RMS (среднеквадратичное измерение напряжения и тока)
▪ Защита от перегрузки
▪ Режим удержания показаний
▪ Диодный тест
▪ Прозвон соединений
Основные технические характеристики вольтметра универсального ПрофКиП В7-77
| Параметры | Значения |
| Напряжение постоянного тока | |
| Диапазон измерения | 200 мВ, 2 В, 20 В, 200 В, 1000 В |
| Точность | ±(0.05% + 3) на диапазоне 200 мВ … 200 В ±(0.1% + 5) на диапазоне 1000 В |
| Полное входное сопротивление | 10 МОм |
| Напряжение переменного тока | |
| Диапазон измерения | 200 мВ, 2 В, 20 В, 200 В, 750 В |
| Точность | 200 мВ на диапазоне 50 Гц … 50 кГц ±(0.8% + 80) 2 В … 20 В на диапазоне 50 Гц … 20 кГц ±(0.8% + 80) 200 В на диапазоне 50 Гц … 5 кГц ±(0.8% + 80) 750 мВ на диапазоне 50 Гц … 400 кГц ±(1.0% + 50) |
| Входное сопротивление | 2 МОм |
| Постоянный ток | |
| Диапазон измерения | 20 мА, 200 мА, 2 А, 20 А |
| Точность | ±(0.35% + 10) на диапазоне 20 мА, 200 мА ±(0.8% + 10) на диапазоне 2 А, 20 А |
| Переменный ток | |
| Диапазон измерения | 200 мА, 2 А, 20 А |
| Точность | 200 мА на диапазоне 50 Гц … 5 кГц ±(0.8% + 80) 2 А … 20 А на диапазоне 50 Гц … 400 кГц ±(1.0% + 50) |
| Сопротивление | |
| Диапазон измерения | 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм |
| Точность | ±(0.1% + 20) на диапазоне 200 Ом ±(0.1% + 5) на диапазоне 2 кОм … 2 МОм ±(0.4% + 5) на диапазоне 20 МОм |
| Емкость | |
| Диапазон измерения | 20 нФ, 2 мкФ, 200 мкФ |
| Точность | ±(3.5% + 20) на диапазоне 20 нФ, 2 мкФ ±(5.0% + 30) на диапазоне 200 мкФ |
| Частота | |
| Диапазон измерения | 20 кГц, 200 кГц |
| Точность | ±(1.0% + 20) |
| Коэффициент усиления hFE (pnp или npn) | |
| Отображение | 0 … 1000.0 |
| Условия проведения тестов | Сила тока ок.10 мкА, Vкол.-эм. - ок.3 В |
| Функции | |
| Проверка диодов | Проверка прямого напряжения диодов |
| Максимальное прямое напряжение 2 В, открытое напряжение 2.8 В | |
| Проверка цепей | < 5 Ом бипер |
Общие данные вольтметра универсального ПрофКиП В7-77
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ± 2 Гц
▪ Габаритные размеры: 260х220х82 мм
▪ Вес: 1.4 кг
Комплект поставки вольтметра универсального ПрофКиП В7-77
| Наименование | Количество |
| Вольтметр универсальный ПрофКиП В7-77 | 1 шт. |
| Измерительные провода | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Пока нет обсуждений.
- Госреестр РФ 81246-21 до 15.03.2026PDF, 125.72 КБ
