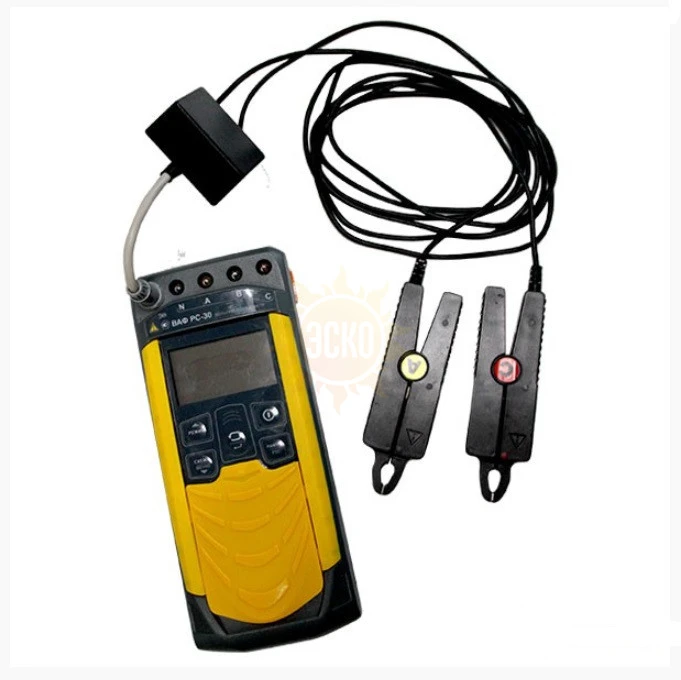

Вольтамперфазометр РС-30 с клещами КТИ-30 (до 40 А)

распечатать описание в PDF

Артикул: 127972

Вольтамперфазометр РС-30 с клещами КТИ-30 (до 40 А)

Частота тока

55 Гц

Напряжение постоянное (В), max

700

Напряжение переменное (В), max

700

Связь с ПК

Да

Переменный ток I

30 А

Особенности

Высокая помехоустойчивость

81 702 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 18 месяцев

Госреестр 62558-15
до 02.10.2025

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор РАДИО-СЕРВИС в России

Описание вольтамперфазометра РС-30

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.

Три вида клещей разных диапазонов (в зависимости от выбранной комплектации) позволяют производить измерение тока от 0,03 А до 3 кА. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

Назначение вольтамперфазометра РС-30

Измерения действующих значений переменного напряжения и тока;
Измерения напряжения постоянного тока;
Иизмерений активной, реактивной, полной мощности и коэффициента мощности;
Измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
Измерения частоты напряжения и силы переменного тока;
Показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
Индикации порядка чередования фаз.

Особенности вольтамперфазометра РС-30

Возможность регистрации событий;
Автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
При выключении, сохранение, а при включении восстановление настроек последнего измерения;
Время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
Настройка отключения индикации и прибора при длительном неиспользовании;
Ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
Сумка, позволяющая не доставать прибор при проведении измерений;
Цветной жидкокристаллический дисплей;
Индикация состояния внутреннего источника питания;
Система защиты аккумулятора от перезаряда;
Защита от неправильного включения;
Высокая помехоустойчивость;
Память на 10000 измерений, режим регистратора;
Связь с компьютером.

Технические характеристики вольтамперфазометра РС-30

Параметр	Значения
Измерение напряжения переменного тока
Диапазон измерений действующего значения напряжения переменного тока, В	от 10,00 до 99,99 от 100,0 до 700,0
Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока, В	± (0,005·U + 3 е.м.р.)
Рабочий диапазон частот, Гц	от 45 до 55
Измерение напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, В	от 10,00 до 99,99 от 100,0 до 700,0
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В	± (0,005·U + 3 е.м.р.)
Измерение силы переменного тока
Диапазон измерений действующего значения переменного тока, А	от 0,030 до 9,999 от 10,00 до 30,00
Пределы допускаемой основной абсолютной погрешности измерения действующего значения переменного тока, А	± (0,01·I + 3 е.м.р.)
Рабочий диапазон частот, Гц	от 45 до 55
Измерение активной, реактивной и полной мощностей
Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)* и полной мощности S (В·А)*	от 0,001 до 9,999 кВт (квар, кВ·А) от 10,00 до 21,00 кВт (квар, кВ·А)
Пределы допускаемой основной абсолютной погрешности измерения полной мощности, В·А	± (0,015·\|X\| + 3 е.м.р.)
Пределы допускаемой основной абсолютной погрешности измерения активной мощности, Вт	± (0,02·\|X\| + 5 е.м.р.)
Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, вар	± (0,02·\|X\|+10 е.м.р.)
Измерение частоты переменного тока
Диапазон измерения частоты, Гц	от 45,00 до 55,00
Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц	± 0,05
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока
Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и напряжением в диапазоне от 10 до 700 В, градусов	± 0,5
Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и током, градусов	± 1,2 ± 0,8
Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между током и током, градусов	± 1,8 ± 1,2
Вычисление коэффициента мощности Кр
Диапазон вычисления Кр	от -1,00 до 1,00
Примечания: е.м.р – единица младшего разряда; Х- значение измеряемого параметра для соответствующего вида мощности * – Диапазон отображаемой активной и реактивной мощности определяется диапазоном полной мощности.
Дополнительные погрешности
Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением температуры в рабочем диапазоне, ± (0,005 от основной погрешности)
Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± (0,005 от основной погрешности)
Общие характеристики
Режим памяти	Прибор сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).
В двухфазном (изолированном) режиме и режиме измерения постоянного напряжения между группами гнезд N(Na)-А и B(Nc)-C обеспечивается гальваническая развязка	до 1000 В
Диапазон напряжения питания	от 7,5 до 5,2 В
Питание	Аккумулятор с номинальным напряжением «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА
Прибор обеспечивает самоконтроль напряжения питания. При снижении напряжения	от 5,2 В до 5,0 В происходит отключение
Время готовности прибора	не более 3 с
Время непрерывной работы без включённого режима энергосбережения	не менее 8 часов
Мощность потребления	не более, 2 Вт
Масса	не более, 0,8 кг
Габаритные размеры	не более, 60х105х245 мм
Срок службы	не менее, 8 лет

Комплект поставки РС-30 с клещами КТИ-30 (до 40А)

№	Наименование	Количество
1	Вольтамперфазометр РС-30	1
2	Блок питания БПН-А 12-0,5	1
3	Кабель измерительный 1,5 м, красный	1
4	Кабель измерительный 1,5 м, синий	1
5	Кабель измерительный 1,5 м, желтый	1
6	Кабель измерительный 1,5 м, зеленый	1
7	Зажим изолированный типа "крокодил", прямой, красный	1
8	Зажим изолированный типа "крокодил", прямой, синий	1
9	Зажим изолированный типа "крокодил", прямой, желтый	1
10	Зажим изолированный типа "крокодил", прямой, зеленый	1
11	Сумка для РС-30	1
12	Отсек батарейный 5*АА, (Исполнение 1)	1
13	Клещи КТИ-30 (до 40 А)	1
14	Руководство по эксплуатации	1
