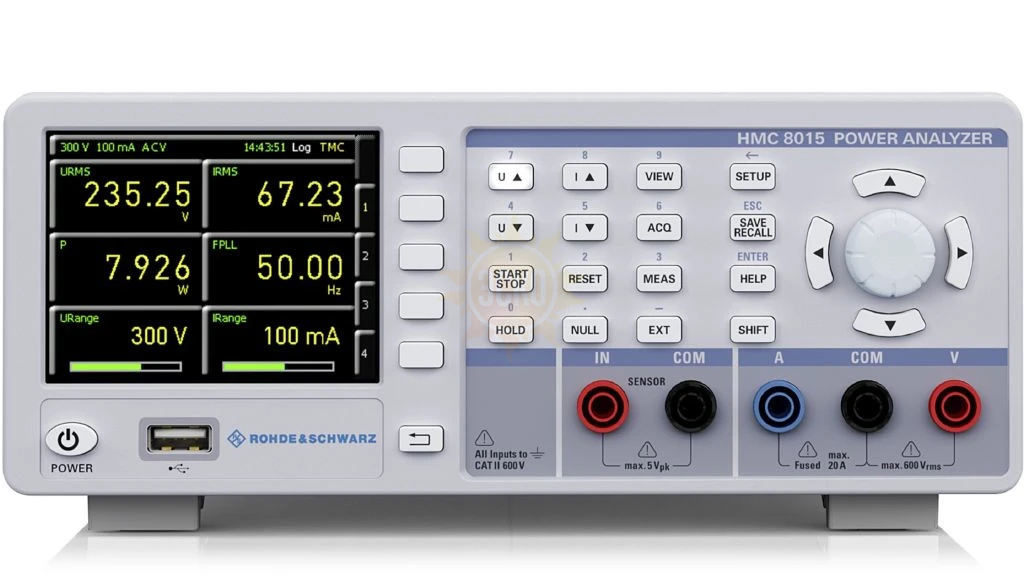

Назначение анализатора мощности HMC8015:
Анализатор электропитания HMC8015 – это первый компактный прибор для измерения мощности переменного/постоянного тока и определения характеристик тока в режиме ожидания, позволяющий выполнять измерения без использования дополнительных инструментов, таких как компьютер или удаленная инфраструктура. Наряду с возможностью численного и графического представления результатов с помощью 26 ключевых параметров прибор обладает высокой производительностью и поддерживает протоколы испытаний на соответствие стандартам IEC62301, EN50564 и EN61000-3-2.
Описание анализатора мощности HMC8015:
Анализатор электропитания HMC8015 является единственным в своем классе прибором, обеспечивающим графическое представление результатов анализа гармоник (до 50-й гармоники) в логарифмическом масштабе. Кроме того, в нем реализована уникальная конфигурируемая пользователем двухканальная функция построения графика тренда для измеряемых величин U, I, P, S, Q, F. Диапазон измерения 5 В обеспечивает недостижимый ранее уровень разрешения для измерений параметров электропитания и энергии, выполняемых разработчиками встраиваемых систем.
Функция отбраковки позволяет пользователям контролировать различные измеряемые величины либо на экранеприбора, либо на внешнем устройстве, подключенном к аналоговому/цифровому выходу на задней панели анализатора электропитания. Функция измерения пускового тока обеспечивает захват и графическое отображение осциллограмм пускового тока и напряжения.
Стандартный аппаратный интегратор HMC8015 обладает высокой точностью, позволяет проводить непрерывный анализ параметров энергопотребления и рассчитывает значения Вт·ч и А·ч с учетом полярности. Дополнительный вход датчика для токового пробника или шунта позволяет расширить диапазон измерения тока анализатора. При необходимости может быть включен трехкаскадный фильтр в цепи тока и напряжения системы сбора данных.
Особенности анализатора мощности HMC8015:
- Диапазон измерения параметров электропитания: от 50 мкВт до 12 кВт;
- Полоса частот аналогового сигнала: от 0 до 100 кГц;
- Частота дискретизации: 500 тыс. отсчетов/сек;
- 16?битное разрешение для тока и напряжения;
- Основная погрешность: 0,05 %;
- 26 различных функций измерения и математических функций.
Характеристики Rohde & Schwarz HMC8015-G
| Параметр | Значение | |
|---|---|---|
| Аналоговая полоса пропускания | от 0 до 100 кГц | |
| Погрешность по частоте | 0,1 % от показаний | |
| Разрешение АЦП | напряжение и ток | 16 бит |
| Основная погрешность | 0,05 % от показаний | |
| Разрешение дисплея | 5 разрядов, 10 обновлений/с | |
| Частота дискретизации | 500 кГц | |
| Входной импеданс | 2 МОм | |
| Источники синхронизации ФАПЧ | U, I, внешний | |
| Фильтры | Аналоговый сигнальный фильтр | 1 кГц |
| Цифровой фильтр (зависит от измеряемой частоты) | адаптивный фильтр | |
| Частотный фильтр (не зависит от аналогового сигнального фильтра) | 500 Гц | |
| Дополнительные входы/выходы | BNC, на задней панели | |
| Аналоговый вход | ±10 В (U пик.) | |
| Погрешность аналогового входа | 0,5 % от показаний | |
| Аналоговый выход | ±5 В (U пик.) | |
| Цифровой вход | Пределы (для функции отбраковки PASS/FAIL) | полоса пропускания полоса пропускания |
| PWM 1 кГц | ||
| состояние ≤ 10 Гц | ||
| Сигнальный порог | логический нуль от 0 до 2 В | |
| логическая единица от 3 до 24 В | ||
| Цифровой выход | до 100 мА источник/нагрузка | 5 В, TTL |
| Дисплей | 8,9 см (3,5") TFT (цветной), разрешение 320 × 240 пикселей (QVGA) | |
| Подключение к сети переменного тока | от 100 до 115/230 В при частоте от 50 до 60 Гц | |
| Потребляемая мощность | макс. 35 Вт, тип. 15 Вт | |
| Диапазон рабочих температур | от +5 °C до +40 °C | |
| Диапазон температур хранения | от –25 °C до +60 °C | |
| Поддерживаемые стандарты | CAN/CSA-C22.2 NO. 61010-1, UL 61010-1, DIN EN 61010-1, DIN EN 61326-1, DIN EN 55011 | |
| Синфазное напряжение | CAT II, 600 В (U СКЗ) | |
| Габаритные размеры | 222 мм × 88 мм × 280 мм | |
| Масса | приблиз. 3,25 кг | |
| Время прогрева | 60 минут | |
Комплектация Rohde & Schwarz HMC8015-G
| № | Наименование | Количество |
|---|---|---|
| 1. | Анализатор мощности HMC8015-G с интерфейсом IEEE-488 (GPIB) | 1 |
| 2. | Кабель питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
