Назначение цифрового измерителя сопротивления изоляции 4101 IN:
Измеритель сопротивления изоляции 4103 IN предназначен для измерения сопротивления изоляции. Дополнительно прибор измеряет электрическое сопротивление, переменное и постоянное напряжение, определяют по результатам измерений коэффициенты поляризации и абсорбции.
Описание цифрового измерителя сопротивления изоляции 4101 IN:
Принцип действия измерителя сопротивления изоляции 4101 IN основан на измерении падения напряжений на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.
Измеритель 4101 IN выполнен с использование аналого-цифрового преобразователя и встроенного микропроцессора, что позволяет выводить результат измерений в цифровом виде на двухстрочный жидкокристаллический индикатор. Встроенный микропроцессор позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.

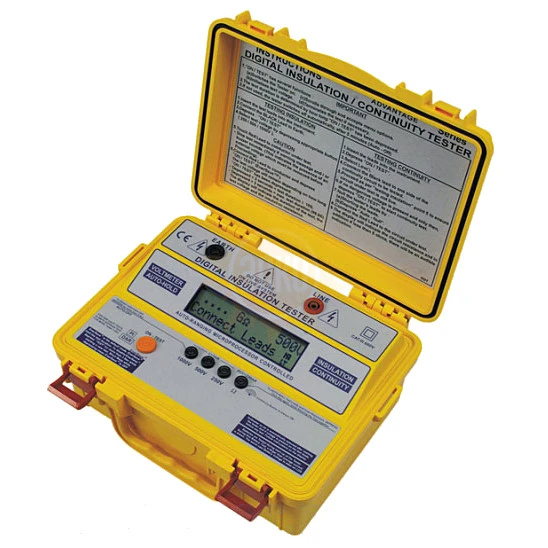

Измеритель сопротивления изоляции 4101 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели расположены индикаторы, органы управления и гнезда для подключения измерительных кабелей.
Особенности цифрового измерителя сопротивления изоляции 4101 IN:
- Измерение сопротивления изоляции, сопротивления цепи и напряжения (пост./ перем.);
- Три фиксированных значения тестового напряжения для измерения сопротивления изоляции: 250 В; 500 В; 1000 В;
- Автоматический расчет коэффициентов поляризации PI, абсорбции DAR;
- Измерение сопротивления током 300 мА; звуковой прозвон цепи;
- Компенсация начального сопротивления (до 5 Ом);
- Автоудержание результата тестирования, авторазряд накопительного конденсатора;
- Наклонный 2-х строчный ЖК-индикатор;
- Индикация наличия опасного напряжения (>20 В) в тестируемой цепи, состояния источников питания;
- Батарейное питание (допускается использование аккумуляторных батарей);
- Пыле- и влагозащищённый корпус, надёжность, безопасность;
- Масса 1,4 кг.
Характеристики SEW 4101 IN
Диапазон сопротивления | 10 мОм-1999 Ом |
Диапазон сопротивления изоляции | 2 кОм-8 ГОм |
Испытательное напряжение | 250 В-500 В-1000 В |
Максимальный тестовый ток | 1,2 мА |
Виды дополнительных измерений | Постоянное напряжение Переменное напряжение DAR, PI Целостность цепи |
Вид питания | Батарея AA тип 1,5 В 8 шт. |
Особенности | Автоматический разряд накопительного конденсатора. Измерение сопротивления цепи током 300 мА. Компенсация начального сопротивления (до 5 Ом). Автоудержание результата тестирования. Индикация опасного напряжения в тестируемой цепи (>20 В). Пыле- и влагозащищённый корпус. |
Комплектация SEW 4101 IN
№ | Наименование | Количество |
1. | Цифровой измеритель сопротивления изоляции 4101 IN | 1 |
2. | Измерительные провода | 2 |
3. | Зажимы "крокодил" | 2 |
4. | Источник питания | 8 |
5. | Плечевой ремень | 1 |
6. | Руководство по эксплуатации | 1 |
- Техническое описание - цифровые измерители сопротивления изоляции 4101 IN, 4102 MFPDF, 144.96 КБ

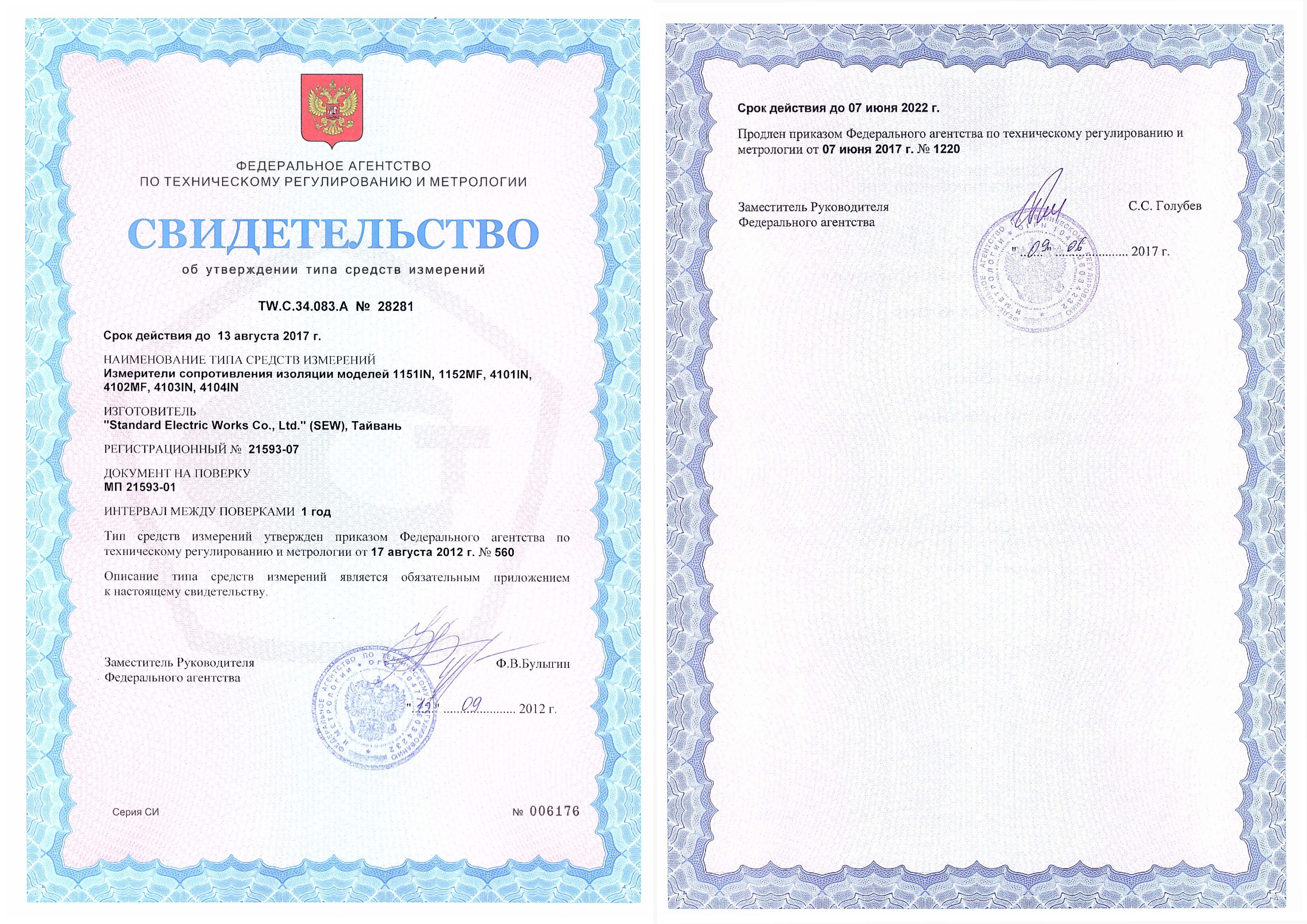

- Госреестр РФ 21593-07JPG, 2.64 МБ
