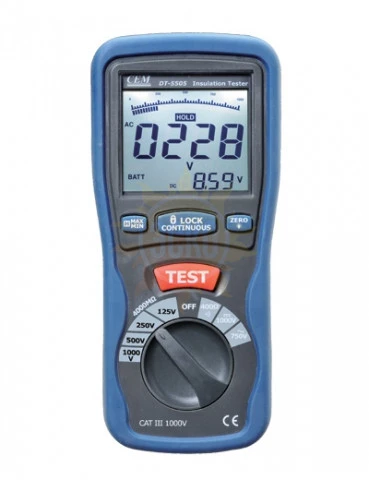

Назначение мегаомметра DT-5505:
Измеритель сопротивления изоляции цифровой DT-5505 предназначен для измерения сопротивления изоляции, напряжения постоянного и переменного тока, а также электрического сопротивления участка цепи.
Описание мегаомметра DT-5505:
Измеритель DT-5505 представляет собой цифровыой измерительный прибор. Принцип действия измерителя DT-5505 основан на измерении тока, протекающего через измеряемое сопротивление, при приложении фиксированного значения испытательного напряжения постоянного тока. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Конструктивно измеритель DT-5505 выполнен в ударопрочном корпусе из полипропилена. Основные узлы измерителя: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой. Управление процессом измерения осуществляется встроенным микропроцессором.
Для выбора выходного напряжения в измерителе используется поворотный переключатель. Результаты измерений в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой.
Измеритель DT-5505 снабжен функциями контроля заряда батареи питания и автоматического отключения при бездействии. Питание DT-5505 осуществляется от встроенной аккумуляторной батареи. DT-5505 имеет защиту от перегрузки по напряжению.
Особенности мегаомметра DT-5505:
- Автоматическая разгрузка емкостного напряжения для защиты пользователя;
- Большой двойной дисплей с подсветкой;
- Удержание максимального/минимального/текущего показания;
- Испытание сопротивления изоляции током 1 мА;
- Прозвонка целостности цепи током 200 мА;
- Испытание изоляции напряжением 125 В, 250 В, 500 В и 1000 В;
- Питание 6 батареек 1.5 В АА;
- Индикация разряда батарей.
Характеристики CEM DT-5505
| Параметр | Значение | |
| Сопротивление | ||
| Пределы измерений | 40 Ом, 400 Ом | |
| Погрешность | ± (1.2 % ± 3 е.м.р.) | |
| Максимальное разрешение | 0.01 Ом | |
| Прозвон цепи | ||
| Порог срабатывания | < 35 Ом | |
| Тестовый ток | < 200 мА | |
| Постоянное напряжение | ||
| Пределы измерений | 1000 В | |
| Погрешность | ± (0.8 % ± 3 е.м.р.) | |
| Максимальное разрешение | 1 В | |
| Входное сопротивление | 10 МОм | |
| Переменное напряжение | ||
| Пределы измерений | 750 В | |
| Погрешность | ± (1.2 % ± 10 е.м.р.) | |
| Максимальное разрешение | 1 В | |
| Входное сопротивление | 10 МОм | |
| Мегаомметр | ||
| Пределы измерений | 125В, 250 В, 500 В, 1000 В / 4000МОм | |
| Погрешность | ± (2 % ± 5 е.м.р.) | |
| Максимальное разрешение | 0.001 МОм | |
| Общие данные | ||
| Максимальное индицируемое число | 4000 | |
| Аналоговая шкала | 40 сегментов | |
| Дисплей | жидкокристаллический с подсветкой | |
| Скорость измерения | 2.5 в секунду | |
| Источник питания | 6 х АА | |
| Условия эксплуатации | 0 °С – 40 °С; относительная влажность не более 80 % | |
| Условия хранения | -10 °С – 60 °С; относительная влажность не более 70 % | |
| Габаритные размеры | 200 х 92 х 50 мм | |
| Масса | 700 г | |
| ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 70% | ||
*е.м.р. – единица младшего разряда.
Комплектация CEM DT-5505
| № | Наименование | Количество |
| 1. | Мегаомметр DT-5505 | 1 |
| 2. | Измерительный щуп | 2 |
| 3. | Щуп с зажимом типа «крокодил» | 1 |
| 4. | Чемодан пластиковый | 1 |
| 5. | Батарея типа АА 1,5 В | 6 |
| 6. | Руководство по эксплуатации | 1 |
| 7. | Методика поверки | 1 |
