Назначение мегаомметра DT-6605:
Измеритель сопротивления изоляции цифровой DT-5500 предназначен для измерения сопротивления изоляции, напряжения постоянного и переменного тока, а также электрического сопротивления участка цепи.
Описание мегаомметра DT-6605:

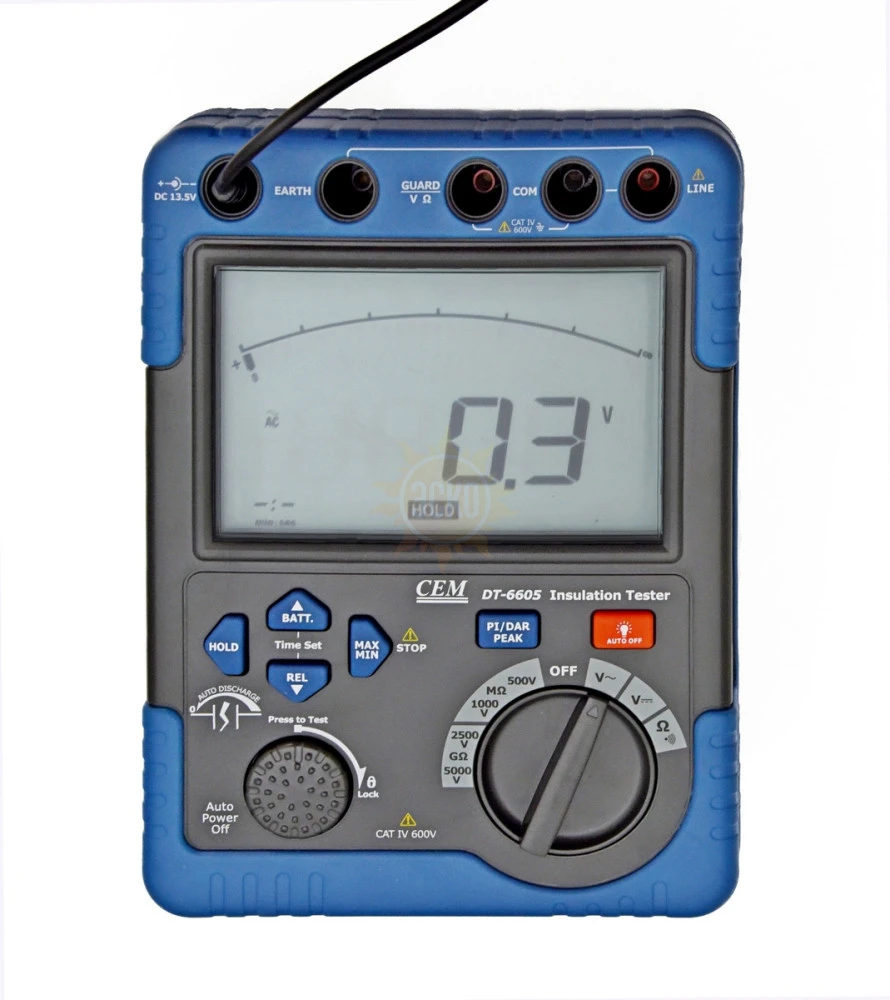

Измеритель DT-6605 представляет собой цифровыой измерительный прибор. Принцип действия измерителя DT-6605 основан на измерении тока, протекающего через измеряемое сопротивление, при приложении фиксированного значения испытательного напряжения постоянного тока. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Конструктивно измеритель DT-6605 выполнен в ударопрочном корпусе из полипропилена. Основные узлы измерителя: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой. Управление процессом измерения осуществляется встроенным микропроцессором.
Для выбора выходного напряжения в измерителе используется поворотный переключатель. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Измеритель DT-6605 снабжен функциями контроля заряда батареи питания и автоматического отключения при бездействии. Питание DT-6605 осуществляется от встроенной аккумуляторной батареи. DT-6605 имеет защиту от перегрузки по напряжению.
Особенности мегаомметра DT-6605:
- Измерение сопротивления изоляции до 1000 ГОм (1 ТОм) напряжением от 500 до 5000 В;
- Большой дисплей с подстветкой;
- Указатель поляризационных измерений;
- Функция временных измерений;
- Указание выходного напряжения и снятия нагрузочного напряжения;
- Автовыключение;
- Индикация разряда батарей;
- Категория безопасности IEC61010-1 CAT IV 600V.
Характеристики CEM DT-6605
| Параметр | Значения |
| Сопротивление изоляции | |
| Испытательное напряжение (постоянное) | 500 В, 1000 В, 2500 В, 5000 В |
| Пределы измерений | 999 МОм (500 В); 1.99 ГОм (1000 В); 99.9 ГОм (2500 В); 1000 ГОм (5000 В) |
| Погрешность измерения | ± 5% ± 3 е.м.р.; ± 20% (>100 ГОм) |
| Минимальное измеряемое сопротивление | 0.1 МОм |
| Тестовый ток | 1,3 мА |
| Напряжение (постоянное/переменное) | |
| Пределы измерений | 600 В |
| Погрешность | ±2% ± 3 е.м.р. |
| Максимальное разрешение | 1 В |
| Общие данные | |
| Напряжение питания | 8 элементов LR14/R14 |
| Габаритные размеры | 245х210х94 мм |
| Масса | 2 кг |
Комплектация CEM DT-6605
| № | Наименование | Количество |
| 1. | Мегаомметр DT-6605 | 1 |
| 2. | Щуп чёрного тестового провода с одним зажимом «крокодил» | 1 |
| 3. | Щуп зелёного тестового провода с одним зажимом «крокодил» | 1 |
| 4. | Щуп красного тестового провода с одним зажимом «крокодил» | 1 |
| 5. | Щуп красного тестового провода с одним зажимом «крокодил» | 2 |
| 6. | Батареи R14 по 1,5В | 1 |
| 7. | Ящик для инструментов | 1 |
