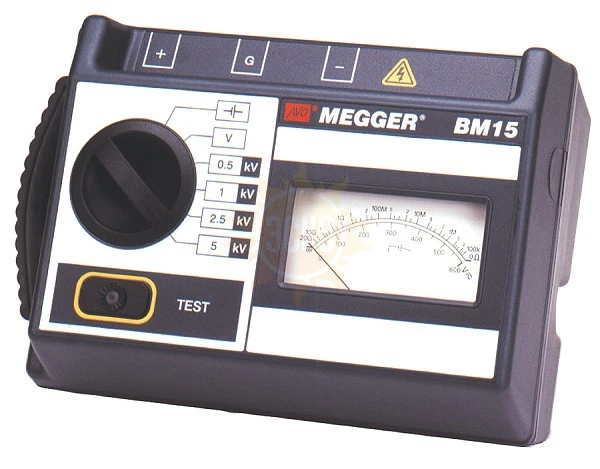

Описание Megger BM15
Тестера изоляции BM15 производства компании Megger® представляет собой компактный тестер изоляции мощностью 5 кВ. Он очень прост в использовании и обеспечивает быстрые, точные показания сопротивления изоляции. Тестера изоляции BM15 имеет аналоговый дисплей со шкалой с максимальным значением - 20 ГОм. Работает на батареях. Диапазон напряжения позволяет измерять потенциалы проводников постоянного или переменного тока. Есть четыре режима напряжения: 500 В, 1 кВ, 2,5 кВ и 5 кВ.
Управление осуществляется с помощью кнопок; кнопка блокировки упрощает долговременное тестирование, однако для максимальной безопасности предпочтительна версия без блокировки.
К шкале тестер изоляции BM15 с помощью пазов можно прикрепить специальную накладку с зонами прошел/не прошел, что особенно удобно для малоопытных пользователей и позволит им быстро принимать решения в процессе измерения.
Тестер изоляции BM15 имеет прочный корпус, который подходит для использования в атмосферных условиях. В комплекте с прибором поставляется мягкий кейс для переноски, протоколы испытаний и батареи.
Безопасные контакты с предохранителями используются для подсоединения к тестируемым объектам. Цепь с автоматической разгрузкой убирает емкостное напряжение после теста. Затухающее напряжение также можно видеть на шкале. Тестовые провода для измерения напряжения с встроенными предохранителями можно заказать дополнительно. Тестер изоляции BM15 соответствует стандартам безопасности IEC1010 и EMC и имеет европейский знак качества.
Особенности тестера изоляции ВМ15:
- Большой аналоговый дисплей с единственной шкалой;
- Функция автоматического измерения напряжения показывает потенциал проводника и автоматической разрядки;
- Дополнительно оборудуется кнопкой блокировки;
- Контакты с встроенными предохранителями и длинные соединительные провода;
- Четыре выходных тестовых режима напряжения;
- Простота использования;
- Европейский стандарт качества;
- Уникальная накладка для шкалы с разграничением зон типа прошел/не прошел;
- Вмонтированная отказоустойчивая шкала для устойчивости к предельным воздействиям;
- Единственная шкала значений для измерения изоляции помогает избежать ошибок оператора;
- Небольшой вес и прочный корпус;
- Диапазон с минимальным значением 100 кОм идеален для тестирования в режиме да/нет.
Области применения тестера изоляции BM15:
Изоляция необходима для обеспечения безопасности любых электрических систем, она обеспечивает необходимый защитный барьер от проводов, находящихся под напряжением. Изоляция может разрушаться под действием влаги, солнечного света и тепла. Уменьшение степени изоляционной защиты может привести к потенциально опасной ситуации, которая может стать причиной электрошока или возгорания. Если состояние изоляции регулярно проверяется, о снижении степени защиты можно узнать до того, как это станет опасным или причинит неудобство или вызовет незапланированные расходы в связи с простоем оборудования и его ремонтом. Тестер изоляции BM15 является прибором общего назначения. Этот тестер мощностью 5 кВ хорошо подходит подрядчикам и инженерам, которые испытывают различную технику, трансформаторы, распределительные устройства, кабели и другое.
Устройства могут использоваться:
- Подрядчиками на установку электрооборудования;
- Инженерами по обслуживанию;
- Инженерами в области телекоммуникаций;
- Для обслуживания газо- и водоснабжения;
- Железнодорожными компаниями;
- Производителями кабелей;
- Горнодобывающими компаниями.
Характеристики Megger BM15
| Параметр | Значение |
|---|---|
| Диапазон измерений сопротивления изоляции | От 100 кОм до 20 ГОм (также от 0 Ом и до кОм ) |
| Тестовое напряжение (постоянного тока) | 500 В, 1000 В, 2500 В и 5000 В |
| Погрешность тестового напряжения | ±5% от номинального тестового напряжения при нагрузке 20 MОм |
| Стабильность тестового напряжения | <±1% (от 180 об./мин.) |
| Погрешность измерения изоляции | (0 - 30°C) (32 - 86°F) ±2,5% от значения отклонения полной шкалы |
| Ток КЗ | 1,5 мA ± 0,5 мA |
| Максимальная емкость нагрузки | 5 µФ |
| Подавление помех | 1 мA (среднеквадратическое значение) при 50-60 Гц |
| Разрядный резистор | <500 кОм |
| Диапазон напряжения | От 0 до 600 В переменного тока |
| Индикация постоянного тока | Да |
| Погрешность | ± 2,5% (вращающийся переключатель в позиции V) |
| Перегрузка | 720 В переменного или постоянного тока |
| Длина шкалы | 2,8 д. (72 мм) |
| Источник питания | 8 батарей напряжением 1,5 В типа LR6 |
| Ресурс батареи | Стандартно 2000 пятисекундных тестов при напряжении 5 кВ и нагрузке 100 MОм |
| Индикатор батареи | Показывает заряд батареи |
| Безопасность | Соответствует требованиям безопасности для приборов с двойной изоляцией по стандарту IEC 1010-1 (1995) EN61010 (1995) для установок Категории III***, 300 В фаза-земля или 600 В Категории I* |
| ***Относится к динамическому перенапряжению, характерно для установок с фиксированной проводкой. | |
| *Относится к динамическому перенапряжению, характерно для специального оборудования или деталей оборудования, телекоммуникаций, электроники и т.д. | |
| Незаменяемый предохранитель | 1 Амп, 250 В, высокая отключающая способность (F) (20 мм x 5 мм) по стандарту IEC 127/1Этот предохранитель защищает инструмент от повреждений, которые могут возникнуть при использовании аккумуляторов. |
| EMC | Соответствует стандарту IEC61326, включая Поправку No. 1. |
| Рабочая температура | от 0°C до 30°C норма |
| от от -20°C до 50C, температурный коэффициент ±0,1%/°C (0,05% /°F) | |
| Хранение | При температуре от -25°C до 65°C |
| Влажность: относительная влажность 90% при температуре 40°C | |
| Размеры | 220х160x115 мм |
| Масса | 1,2 кг |
Комплектация Megger BM15
| № | Наименование | Количество |
|---|---|---|
| 1. | Тестер изоляции BM15 | 1 |
| 2. | Комплект измерительных кабелей | 1 |
| 3. | Кабель интерфейса связи (при наличии) | 1 |
| 4. | Кабель питания | 1 |
| 5. | CD-диск с ПО | 1 |
| 6. | Сумка для переноски | 1 |
| 7. | Руководство по эксплуатации | 1 |
| 8. | Методика поверки | 1 |
