Измеритель сопротивления Ф 4106
распечатать
до 19.01.2027
Назначение прибора контроля изоляции Ф4106:
Приборы контроля изоляции Ф4106, Ф4106А предназначены для измерения сопротивления изоляции и сигнализации при его снижении ниже установленного уровня (уставки) в сетях переменного тока, находящихся под напряжением 220 В или 380 В частотой 50 Гц, 60 Гц или 400 Гц.
Исполнение приборов Ф4106, Ф4106А - пыле-, брызго- и влагозащищенное, виброустойчивое.
Область применения – передвижные и стационарные электроустановки с изолированной нейтралью.
Описание прибора контроля изоляции Ф4106:
Прибор Ф4106 состоит из двух блоков: показывающего устройства (ПУ) и релейного устройства (РУ). Рабочее положение ПУ – вертикальное, РУ – любое.
При большом значении сопротивления изоляции исполнительное реле РУ находится во включённом состоянии и при снижении сопротивления изоляции до величины уставки реле выключается. Реле имеет два переключающих контакта.
Прибор изготавливается с двумя наборами переключающих уставок:
- Ф4106 – с набором 30, 50 и 500 кОм;
- Ф4106А – с набором 12, 20 и 60 кОм.
Приборы предназначены для применения в передвижных и стационарных электроустановках с изолированной нейтралью.

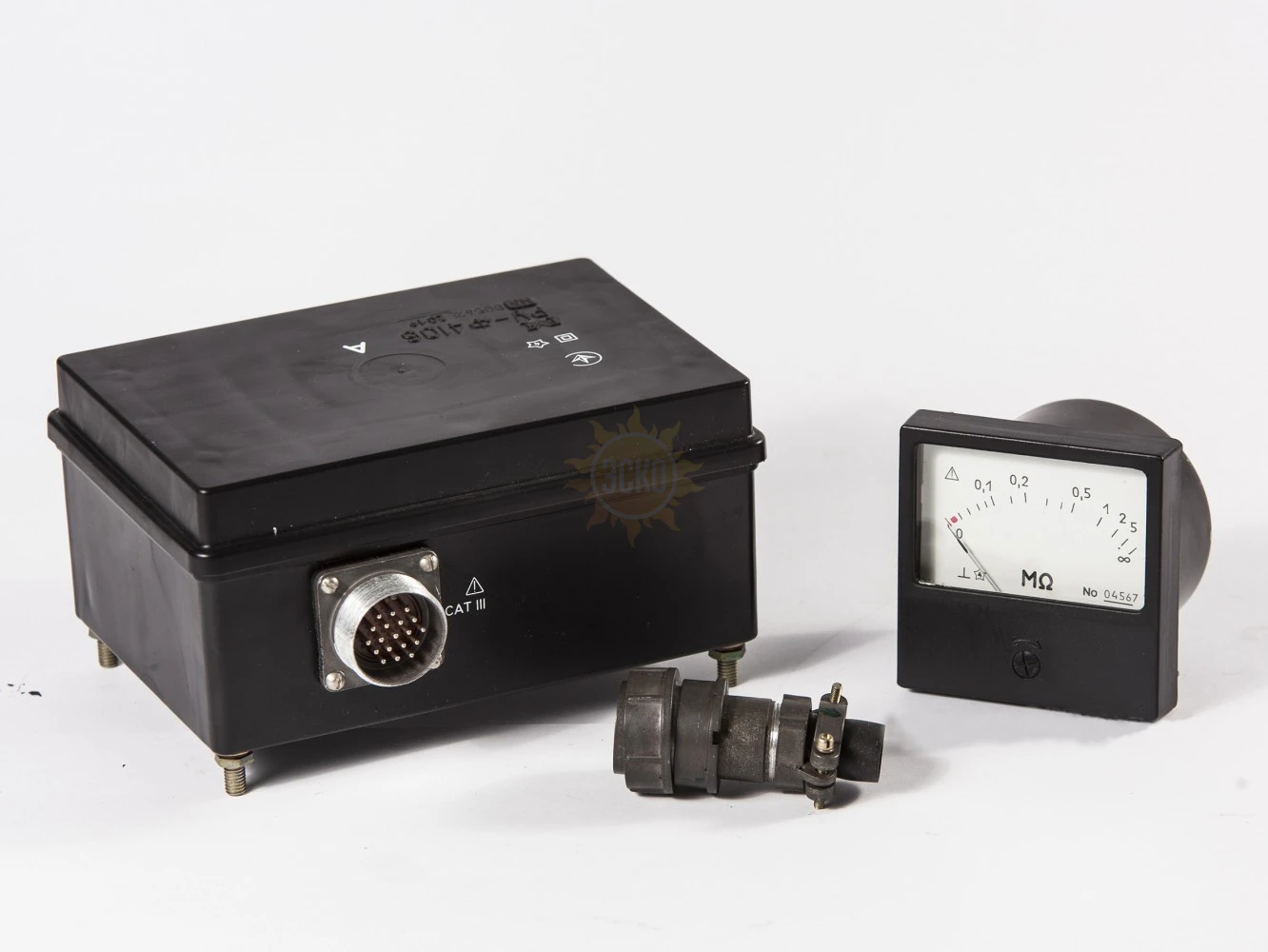

Характеристики Мегомметр Ф4106
| Параметр | Значение | ||
|---|---|---|---|
| Технические характеристики | |||
| Ф4106 | Ф4106А | ||
| Диапазон измерений | От 0,02 МОм до 5 МОм | ||
| Класс точности ПУ | 2,5 | ||
| Предел допускаемой основной погрешности РУ | ± 10% от сопротивления уставки | ||
| Переключаемых уставки сопротивления Rу (набор уставок)* | 30 кОм, 50 кОм и 500 кОм | 12 кОм, 20 кОм и 60 кОм | |
| Входное сопротивление | Не менее 250 кОм | ||
| Оперативный ток (через измеряемое сопротивление Rх) | Не более 0,6 мА | ||
| РУ прибора имеет на выходе два переключающих контакта, режимы коммутации которых приведены ниже | |||
| Диапазон коммутации | Ф4106 Ф4106А |
||
| Тока, А | Напряжения, В | Род тока | Вид нагрузки |
| 0,1 – 2 | 6 – 30 | Постоянный | Активная |
| 0,05 – 1 | 6 – 30 | Постоянный | t £ 15 ms |
| 0,1 – 0,3 | 6 – 250 | Постоянный | Активная |
| 0,1 – 0,25 | 6 – 115 | Переменный 50 – 1100 Гц | cos ф ≥ 0.3 |
| По согласованию с заводом-изготовителем допускается поставка приборов с другими режимами коммутации при следующих условиях эксплуатации: температура окружающего воздуха от минус 40 ºС до плюс 60 °С; относительная влажность воздуха от 35 % до 85 % | |||
| Диапазон коммутации | Ф4106 Ф4106А |
||
| Тока, А | Напряжения, В | Род тока | Вид нагрузки |
| ≤ 8 | ≤ 30 | Постоянный | Активная |
| ≤ 3 | ≤ 30 | Постоянный | t ≤ 7 ms |
| ≤ 2 | ≤ 250 | Переменный 50 Hz…1100 Hz | cos ф ≥0,4 |
| Общие характеристики | |||
| Потребляемая мощность | Не более 10 ВА | ||
| Время отпускания РУ | Не более 0,1 с | ||
| Напряжение питания | (220 +22/-66) В | ||
| Длина шкалы ПУ | Не менее 50 мм | ||
| Режим работы | Непрерывный; продолжительность непрерывной работы не ограничена | ||
| Условия эксплуатации | Температура окружающего воздуха от минус 60 °С до плюс 60 °С; относительная влажность до 95 % при температуре плюс 35 °С |
||
| Масса, не более | ПУ - 0,2 кг; РУ – 1,3 кг |
||
| Габаритные размеры, не более | ПУ – 80 мм х 80 мм х 100 мм; РУ- 175 мм х 98 мм х 143 мм |
||
Комплектация Мегомметр Ф4106
| № | Наименование | Количество |
|---|---|---|
| 1. | Релейное устройство | 1 |
| 2. | Показывающее устройство | 1 |
| 3. | Розетка | 1 |
| 4. | Руководство по эксплуатации | 1 |
