Коэффициент абсорбции DAR
Есть
Коэффициент поляризации PI
Есть
Испытательное максимальное напряжение, В
10000
Измеряемое максимальное сопротивление
40 ТОм
Напряжение переменное (В), max
600
Напряжение постоянное (В), max
600
Дисплей
757 800
₽
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
поверкa включена в стоимость
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Гарантия 3 года
Госреестр 58907-20
до 28.02.2025
до 28.02.2025
Межповерочный интервал 1 год
ТД «ЭСКО» официальный дистрибьютор SONEL в России

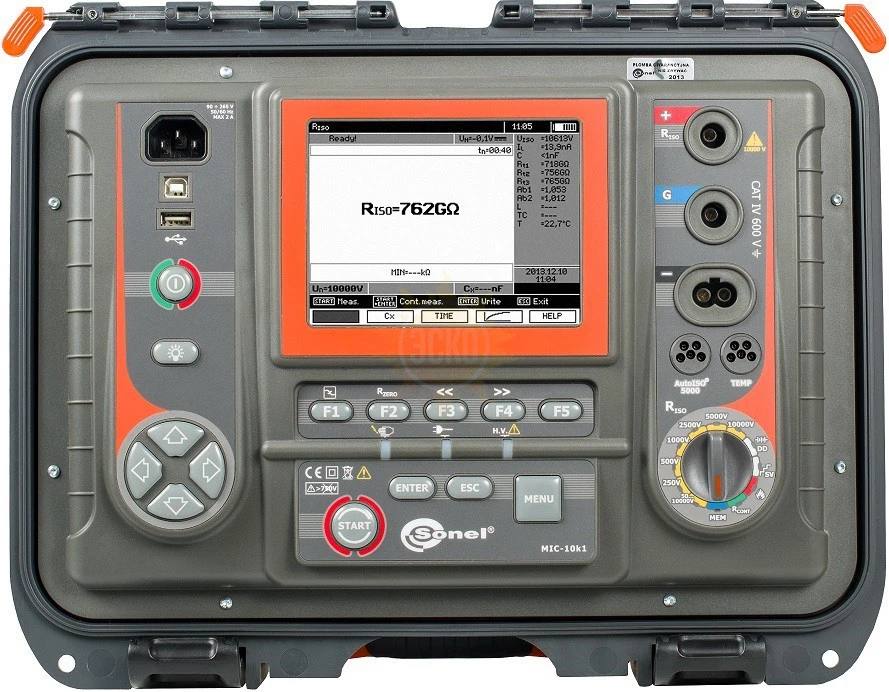

Назначение и область применения измерителя параметров электроизоляции MIC-10k1:
Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).
Основные характеристики измерителя параметров электроизоляции MIC-10k1:
- Измерение сопротивления электроизоляции RISO до 40 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Характеристики SONEL MIC-10k1
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| Измерение напряжения переменного и постоянного тока (TRUE RMS) | ||
| 0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300...600 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
| Диапазон частоты: 45...65 Гц | ||
| Измерение сопротивления электроизоляции RISO | ||
| Диапазон измерения согласно IEC 61557-2 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м.р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м.р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м.р.) |
| 10,0...19,9 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м.р.) |
| 20,0…40,0 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м.р.) В РФ не нормируется |
| Пределы измерения сопротивления электроизоляци в зависимости от установленного измерительного напряжения | ||
| Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 |
| 50 В | 200 ГОм | 20,0 ГОм |
| 100 В | 400 ГОм | 40,0 ГОм |
| 250 В | 1,00 ТОм | 100 ГОм |
| 500 В | 2,00 ТОм | 200 ГОм |
| 1000 В | 4,00 ТОм | 400 ГОм |
| 2500 В | 10,00 ТОм | 400 ГОм |
| 5000 В | 20,0 ТОм | 400 ГОм |
| 10 000 В | 40,0 ТОм | - |
| Измерение сопротивления электроизоляции нарастающим напряжением (SV) | ||
| Напряжение UISO | Шаг напряжения | |
| 50…1000 В | 10 В | |
| 1000…5000 В | 25 В | |
| 5000…10000 В | 25 В | |
| Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА | ||
| Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
| - Напряжение на разомкнутых измерительных проводниках: 4…24 В; - Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA); - Компенсация сопротивления измерительных проводников; - Измерение двунаправленным током |
||
| Измерение напряжения постоянного и переменного тока | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 30...750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
| Диапазон частот: от 45 Гц до 65 Гц | ||
| Измерение емкости | ||
| Диапазон | Разрешение | Основная погрешность |
| 1...999 нФ | 1 нФ | ±(5% и.в. + 5 е.м.р.) |
| 1,00...9,99 мкФ | 0,01 мкФ | |
| Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован |
||
| Измерение температуры окружающей среды | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| - 40...+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется |
| Общие технические характеристики | ||
| Параметр | Значение | |
| Класс изоляции | Двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | |
| Степень защиты корпуса согласно EN 60529 | IP40 (IP 67 с закрытой крышкой) | |
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | |
| Температура хранения | -25...+70 °C | |
| Температура рабочая | -20..+50 °C | |
| Относительная влажность | 20..80 % | |
| Высота | До 3000 м | |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | |
| Дисплей | ЖК, графический 5,6" | |
| Интерфейс | USB или Bluetooth® | |
| Габаритные размеры | 390×310×180 | |
| Масса измерителя | Около 7 кг | |
| Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | ||
Комплектация SONEL MIC-10k1
| № | Наименование | Количество |
|---|---|---|
| 1. | MIC-10k1 - измеритель параметров электроизоляции | 1 |
| 2. | Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 |
| 3. | Зажим «Крокодил» изолированный красный К09 11 кВ | 1 |
| 4. | Зажим «Крокодил» изолированный черный К09 11 кВ | 1 |
| 5. | Кабель последовательного интерфейса USB | 1 |
| 6. | Кабель сетевой стандарта IEC | 1 |
| 7. | Провод измерительный с разъемами «банан» 10 кВ голубой 3 м | 1 |
| 8. | Провод измерительный с разъемами «банан» 10 кВ красный 3 м | 1 |
| 9. | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | 1 |
| 10. | Футляр L4 | 1 |
