Коэффициент абсорбции DAR
Есть
Коэффициент поляризации PI
Есть
Измеряемое максимальное сопротивление
15 ТОм
Частота тока
65 Гц
Напряжение переменное (В), max
600
Напряжение постоянное (В), max
600
Дисплей
329 700
₽
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
поверкa включена в стоимость
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Гарантия 3 года
Госреестр 58907-20
до 28.02.2025
до 28.02.2025
Межповерочный интервал 1 год

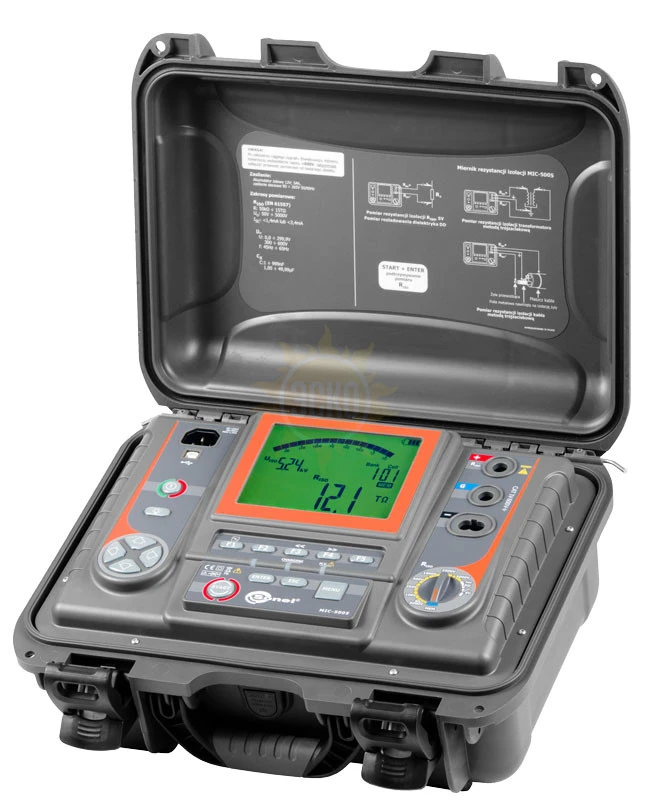

Назначение и область применения измерителя параметров электроизоляции MIC-5005:
MIC-5005 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Основные характеристики измерителя параметров электроизоляции MIC-5005:
- Измерение сопротивления электроизоляции RISO до 15 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59 ';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение постоянного и переменного напряжения до 600 В;
- Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
- Подсветка дисплея;
- Питание от встроенного аккумулятора;
- Встроенное зарядное устройство.
Основные характеристики измерителя параметров электроизоляции MIC-5005:
- Измерение сопротивления электроизоляции RISO до 40 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Характеристики SONEL MIC-5005
Диапазон | Разрешение | Основная погрешность |
---|---|---|
Измерение сопротивления электроизоляции RISO | ||
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм | ||
0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
1,00...9,99 МОм | 0,01 МОм | |
10,0...99,9 МОм | 0,1 МОм | |
100...999 МОм | 1 МОм | |
1,00...9,99 ГОм | 0,01 ГОм | |
10,0...99,9 ГОм | 0,1 ГОм | |
100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
10,0...15,0 ТОм | 0,1 TОм | ± (10,0 % и.в. + 10 е.м. р.) |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения | ||
Напряжение UISO | Измерительный диапазон | |
250 В | 500 ГОм | |
500 В | 1,00 ТОм | |
1000 В | 2,00 ТОм | |
2500 В | 5,00 ТОм | |
5000 В | 15,0 ТОм | |
Измерение сопротивления электроизоляции нарастающим напряжением (SV) | ||
Напряжение UISO | Последовательность измерительного напряжения | |
1 кВ | 200, 400, 600, 800, 1000 В | |
2,5 кВ | 0,5; 1; 1,5; 2; 2,5 кВ | |
5 кВ | 1, 2, 3, 4, 5 кВ | |
Измерение напряжения постоянного и переменного тока | ||
Диапазон отображения | Разрешение | Основная погрешность |
0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
30...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
300...600 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
Диапазон частот: от 45 Гц до 65 Гц | ||
Измерение емкости | ||
Диапазон отображения | Разрешение | Основная погрешность |
1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
1,00...49,9 мкФ | 0,01 мкФ | |
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован |
||
Общие характеристики | ||
Параметр | Значение | |
Класс изоляции | Двойная, согласно EN 61010-1 и IEC 61557 | |
Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | |
Степень защиты корпуса согласно EN 60529 | IP54 (IP 67 с закрытой крышкой) | |
Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | |
Температура хранения | -25...+70 °C | |
Температура рабочая | -20..+50 °C | |
Относительная влажность | 20..80 % | |
Высота | До 3000 м | |
Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | |
Дисплей | ЖК, графический 5,6" | |
Интерфейс | USB или беспроводной интерфейс OR-1 | |
Габаритные размеры | 390×310×170 | |
Масса измерителя | Около 7 кг | |
Примечание: сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» |
Комплектация SONEL MIC-5005
№ | Наименование | Количество |
---|---|---|
1. | MIC-5005 - измеритель параметров электроизоляции | 1 |
2. | Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 |
3. | Зажим «Крокодил» изолированный красный К09 11 кВ | 1 |
4. | Зажим «Крокодил» изолированный черный К09 11 кВ | 1 |
5. | Зонд острый с разъемом «банан» красный 5кВ | 1 |
6. | Зонд острый с разъемом «банан» черный 5кВ | 1 |
7. | Кабель последовательного интерфейса USB | 1 |
8. | Кабель сетевой стандарта IEC | 1 |
9. | Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м | 1 |
10. | Провод измерительный с разъемами «банан» 10 кВ синий 1,8 м | 1 |
11. | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м | 1 |
12. | Футляр L4 | 1 |
