Назначение и область применения измерителя параметров заземляющих устройств MRU-200-GPS:

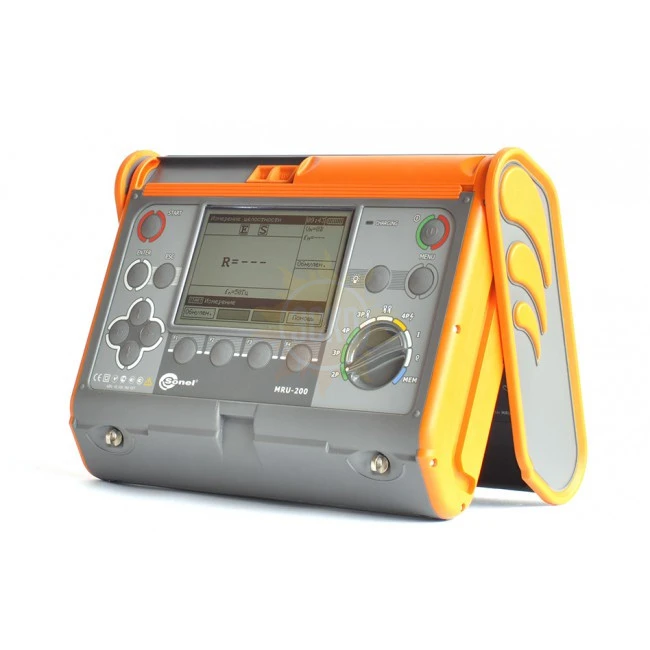

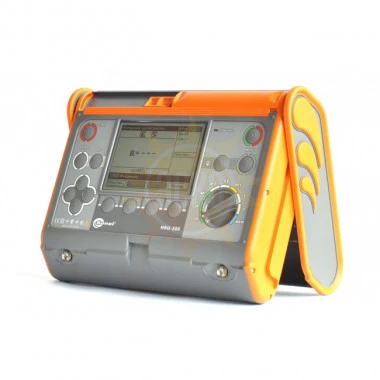

MRU-200-GPS— это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.
В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200-GPS дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Основные характеристики измерителя заземляющих устройств MRU-200-GPS:
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
- измерение сопротивления заземляющих устройств методом двух клещей;
- измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
- измерение переменного тока (ток утечки);
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- высокая помехоустойчивость;
- сохранение результатов измерений в память;
- подключение измерителя к компьютеру (USB);
- совместимость с программой СОНЭЛ Протоколы;
- встроенный GPS-приемник — запись координат местоположения проведения измерений.
Характеристики SONEL MRU-200-GPS
Измерение напряжении помех UN (RMS) |
|||
---|---|---|---|
Диапазон |
Разрешение |
Погрешность |
|
0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) | |
частота fN 15…450 Гц частота измерения – минимум два измерения/с | |||
Измерение частоты помех fN |
|||
15...450 Гц | 1 Гц | ± (1% и. в. + 2 е. м. р.) | |
измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f="---) | |||
Измерение сопротивления проводников и выравнивания потенциалов (2p) |
|||
Диапазон измерения согласно IEC 61557-"4: 0,045 Ом...19,9 кОм | |||
0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) | |
4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) | |
40...399,9 Ом | 0,1 Ом | ||
400...3999 Ом | 1 Ом | ||
4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) | |
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p) |
|||
Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм | |||
0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) | |
4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) | |
40...399,9 Ом | 0,1 Ом | ||
400...3999 Ом | 1 Ом | ||
4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) | |
Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) |
|||
Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм | |||
0,000...3,999 Ом | 0,001 Ом | ± (8% и. в. + 4 е. м. р.) | |
4,00...39,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) | |
40,0...399,9 Ом | 0,1 Ом | ||
400...1999 Ом | 1 Ом | ||
Измерение сопротивления заземляющих устройств методом двух клещей |
|||
0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) | |
20,0...149,9 Ом | 1 Ом | ± (20% и. в. + 3 е. м. р.) | |
Измерение удельного сопротивления грунта |
|||
Измерение согласно методу Веннера, ρ =" 2πLRE | |||
0,00...9,99 Ом "x м | 0,01 Ом x м |
Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
|
100...999 Ом x м | 1 Ом x м | ||
1,00...9,99 кОм x м | 0,01 кОм x м | ||
10,0...99,9 кОм x м | 0,1 кОм x м | ||
100...999 кОм x м | 1 кОм x м | ||
расстояние между измерительными зондами (L): 1...50м | |||
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом |
|||
0,0...99,9 Ом | 0,1 Ом | ±(2,5% и. в. + 3 е. м. р.) | |
100...199 Ом | 1 Ом | ||
форма сигнала: 8/10μс или 10/350μс амплитуда тока измерительного импульса приблизительно 1A пиковые значения напряжения приблизительно 1500В | |||
Измерение сопротивления измерительных зондов |
|||
0...999 Ом | 1 Ом |
±5%(RE+RH+RS)+8 е.м.р. |
|
1,00...9,99 кОм | 1 кОм | ||
10,0...19,9 кОм | 0,1 кОм | ||
Измерение тока утечки (RMS) |
|||
0...99,9 мA1 |
0,1 мА | ±(8% и.в. + 5 е.м.р.) | |
100...999 мA1 |
1 мA | ±(8% и.в. + 3 е.м.р.) | |
1,00...4,99 A1,2 |
0,01 A |
±(5% и.в. + 5 е.м.р.)1 Не используется2 |
|
5,00...9,99 A1,2 |
0,01 A | ±(5% и.в. + 5 е.м.р.) | |
10,0...99,9 A1,2 |
0,1 A | ||
100...300 A1,2 |
1 A | ||
1 - клещи (диаметр 52мм) – C-3 2 - гибкие клещи – F-1 частотный диапазон: 45...400 Гц |
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда» Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Дополнительные технические характеристики измерителя MRU-200-GPS |
|
---|---|
Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
Категория безопасности | III 600В согласно EN 61010-1 |
Степень защиты корпуса PN-EN 60529 | IP54 |
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
Частота измерительного тока | 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц |
Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤2 Ом |
Измерительное напряжение для 3p, 4p | 25 или 50 В |
Измерительный ток 3p, 4p | >200 мA |
Максимальное сопротивление измерительных зондов | 20 кОм |
Индикация тока помех (клещи) | ≤0,5 мA |
Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч |
Количество измерений сопротивления R 2p | >1500 (1 Ом, 2 измерения/мин.) |
Количество измерений RE |
>1200 (RE=10 Ом, RH="RS=100 Ом, 2 измерения/мин.) |
Длительность измерения сопротивления для метода 2p | <6 секунд |
Длительность измерения для остальных методов | <8 секунд |
Габаритные размеры | 288 x 223 x 75 мм |
Масса измерителя | приблизительно 2 кг |
Рабочая температура | -10..+50°C |
Температура зарядки аккумуляторов | +10..+35°C |
Комплектация SONEL MRU-200-GPS
№ | Наименование | Количество |
---|---|---|
1. | Измеритель параметров заземляющих устройств MRU-200-GPS | 1 |
2. | Аккумуляторная батарея NiMH SONEL-07 4,8V | 1 |
3. | Адаптер OR-1 v.2 | 1 |
4. | Адаптер автомобильный (12В) | 1 |
5. | Зажим «Крокодил» изолированный красный K02 | 1 |
6. | Зажим «Крокодил» изолированный черный K01 | 1 |
7. | Зажим специальный типа «струбцина» с разъемом «банан» | 1 |
8. | Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 |
9. | Зонд измерительный для забивки в грунт 30 см | 4 |
10. | Кабель последовательного интерфейса USB | 1 |
11. | Кабель сетевой | 1 |
12. | Клещи измерительные C-3 | 1 |
13. | Комплект ремней «Свободные руки» | 1 |
14. | Провод измерительный 1,2 м с разъемами «банан» красный | 1 |
15. | Провод измерительный 2,2 м с разъемами «банан» черный | 1 |
16. | Провод измерительный 25 м на катушке с разъёмами «банан» голубой | 1 |
17. | Провод измерительный 25 м на катушке с разъемами «банан» красный | 1 |
18. | Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый | 1 |
19. | Футляр L2 | 1 |
Дополнительная комплектация SONEL MRU-200-GPS
- Инструкция SONEL MRU-200-GPSPDF, 1.89 МБ
- Рекламный буклет SONEL MRU-200-GPSPDF, 133.33 КБ
