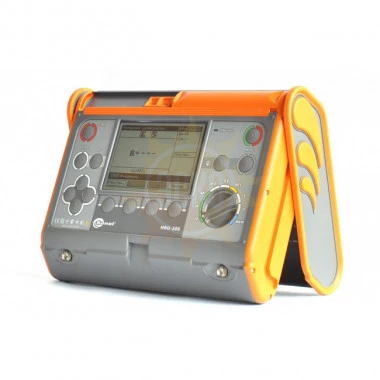

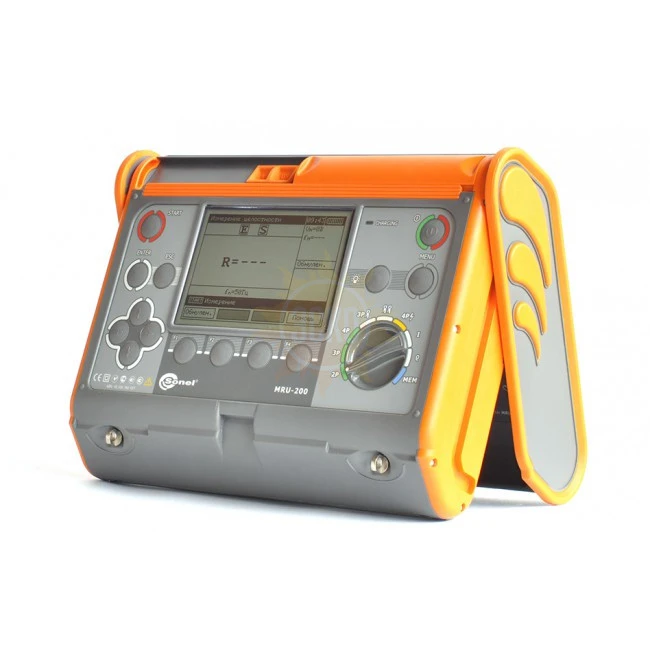

Измеритель сопротивления заземляющих устройств MRU-200

распечатать описание в PDF

Артикул: WMRUMRU200

Измеритель сопротивления заземляющих устройств MRU-200

Диапазон сопротивления заземления

0,000 Ом-19,99 кОм, 0,000 Ом-999 кОм

Макс. тестовый ток

200 мА

Виды дополнительных измерений

Ток утечки, Напряжение помех, Частота помех

Вид питания

Аккумуляторная батарея NiMH SONEL-07 4,8V

Интерфейс

USB

Частота тока

450 Гц

394 800 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 78055-20
до 22.04.2025

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор SONEL в России

Назначение и область применения измерителя MRU-200:

MRU-200 — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.

В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Основные характеристики измерителя MRU-200:

измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
измерение сопротивления заземляющих устройств методом двух клещей;
измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
измерение переменного тока (ток утечки);
измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
высокая помехоустойчивость;
сохранение результатов измерений в память;
подключение измерителя к компьютеру (USB);
совместимость с программой СОНЭЛ Протоколы;
степень защиты корпуса — IP54.

Характеристики SONEL MRU-200

Диапазон	Разрешение	Погрешность
Измерение напряжении помех UN (RMS)
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)
частота fN 15…450 Гц частота измерения – минимум два измерения/с
Измерение частоты помех fN
15...450 Гц	1 Гц	± (1% и. в. + 2 е. м. р.)
измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)
Измерение сопротивления проводников и выравнивания потенциалов (2p)
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,0...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,0...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
0,000...3,999 Ом	0,001 Ом	± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом	0,1 Ом
400...1999 Ом	1 Ом
Измерение сопротивления заземляющих устройств методом двух клещей
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	1 Ом	± (20% и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта
0,00...9,99 Ом⋅м	0,01 Ом⋅м	Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р.
100...999 Ом⋅м	1 Ом⋅м
1,00...9,99 кОм⋅м	0,01 кОм⋅м
10,0...99,9 кОм⋅м	0,1 кОм⋅м
100...999 кОм⋅м	1 кОм⋅м
расстояние между измерительными зондами (L): 1...50м
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
0,0...99,9 Ом	0,1 Ом	±(2,5% и. в. + 3 е. м. р.)
100...199 Ом	1 Ом	±(2,5% и. в. + 3 е. м. р.)
форма сигнала: 8/10μс или 10/350μс амплитуда тока измерительного импульса приблизительно 1A пиковые значения напряжения приблизительно 1500В
Измерение сопротивления измерительных зондов
0...999 Ом	1 Ом	±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм
Измерение тока утечки (RMS)
0...99,9 мA1	0,1 мА	±(8% и.в. + 5 е.м.р.)
100...999 мA1	1 мA	±(8% и.в. + 3 е.м.р.)
1,00...4,99 A1,2	0,01 A	±(5% и.в. + 5 е.м.р.)1 Не используется2
5,00...9,99 A1,2	0,01 A	±(5% и.в. + 5 е.м.р.)
10,0...99,9 A1,2	0,1 A
100...300 A1,2	1 A
1 - клещи (диаметр 52 мм) – C-3 2 - гибкие клещи – F-1 частотный диапазон: 45...400 Гц

Дополнительные технические характеристики измерителя MRU-200:

Параметр	Значение
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	III 600 В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3 A RMS
Частота измерительного тока	50 Гц, 60 Гц,125 Гц, 150 Гц и 400 Гц
Измерительное напряжение и ток для 2p	U<24 В RMS, I≥200 мA для R≤2 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч
Количество измерений сопротивления R 2p	>1500 (1 Ом, 2 измерения/мин.)
Количество измерений RE	>1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10 ... +50 °C
Температура зарядки аккумуляторов	+10 ... +35 °C

Комплектация SONEL MRU-200

№	Наименование	Количество
1.	Измеритель параметров заземляющих устройств MRU-200	1
2.	Аккумуляторная батарея NiMH SONEL-07 4,8V	1
3.	Адаптер автомобильный (12В)	1
4.	Зажим «Крокодил» изолированный красный K02	1
5.	Зажим «Крокодил» изолированный черный K01	1
6.	Зажим специальный типа «струбцина» с разъемом «банан»	1
7.	Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	1
8.	Зонд измерительный для забивки в грунт 30 см	4
9.	Кабель последовательного интерфейса USB	1
10.	Кабель сетевой	1
11.	Клещи измерительные C-3	1
12.	Комплект ремней «Свободные руки»	1
13.	Провод измерительный 1,2 м с разъемами «банан» красный	1
14.	Провод измерительный 2,2 м с разъемами «банан» черный	1
15.	Провод измерительный 25 м на катушке с разъёмами «банан» голубой	1
16.	Провод измерительный 25 м на катушке с разъемами «банан» красный	1
17.	Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый	1
18.	Футляр L2	1
