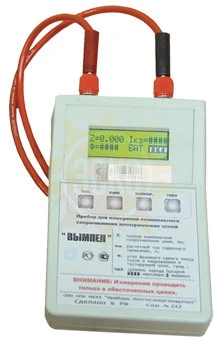

Описание Вымпел
Прибор для измерения комплексного сопротивления участка цепи "Вымпел" предназначен для измерений на частоте 50 Гц малых комплексных сопротивлений (0,03-10,00 Ом) электропроводки зданий, сопротивления петли “фаза-ноль” в обесточенных электроустановках, проверки наличия цепи между заземлителями и заземленными элементами, проверки наличия цепи между заземленными электроустановками и элементами заземления электроустановок, а также для определения токов короткого замыкания (КЗ) методом вычисления на основании измеренного полного сопротивления петли “фаза-ноль”.
Измеритель имеет в своем составе генератор синусоидального переменного тока частотой 50 Гц, что позволяет измерять активную и реактивную составляющую сопротивления участка цепи. Результаты измерения выводятся на жидкокристаллический индикатор в виде модуля полного комплексного сопротивления на частоте 50 Гц и угла сдвига фаз между током и напряжением. На индикатор также выводится расчетное значение однофазного тока короткого замыкания, приведенного к номинальному напряжению 220 В.
"Вымпел" снабжен микроконтроллером, который управляет работой прибора и позволяет реализовать ряд дополнительных функций:
- электронная калибровка и установка "0";
- индикация ожидаемого тока короткого замыкания при напряжении 220 В;
- защита и индикация при случайном подключении к сети под напряжением 220 В;
- индикация обрыва цепи;
- индикация состояния батарей;
- управление электропитанием (экономичный режим при отсутствии измерений);
- таймер автоматического отключения;
- подача звукового сигнала при разряде батарей, обрыве цепи, наличии в цепи 220 В.
Устройство имеет сертификат соответствия ГОСТ Р № РОСС RU.ME65.B00442.
Область применения прибора Вымпел:
Электротехническая промышленность, промышленное и гражданское строительство (контроль электропроводки зданий и состояния заземления различных электроустановок промышленного и бытового назначения).
Характеристики Вымпел
| Параметр | Значение |
| Диапазон измерений модуля комплексного сопротивления, Ом | от 0,03 до 10,00 |
| Диапазон измерений аргумента комплексного сопротивления, град. | от 0 до 90 |
| Диапазон расчетных токов короткого замыкания, А | от 22 до 7333 |
| Основная погрешность при измерении модуля комплексного сопротивления, % | ± (4,0 % от Zизм +1 ед.мл.разряда) |
| Основная погрешность при измерении аргумента комплексного сопротивления (от 0 до 60 град.) | ± (2,0 град от φизм +1 ед.мл.разряда) |
| Основная погрешность при вычислении токов короткого замыкания, % | ± (4,0 % от Iизм +1 ед.мл.разряда) |
| Частота тестирующего напряжения, Гц | 50 |
| Амплитуда тестирующего тока для сопротивлений 0,03...1 Ом, мА | не менее 200 |
| Габаритные размеры измерителя без соединительных проводов, не более, мм | 85 х 180 х 41 |
| Масса измерителя без комплекта соединительных проводов, не более, кг | 3 |
| Длина соединительных проводов, не менее, м | 1,0 |
| Питание от 6 элементов типа "АА", В | от 6,8 до 7,2 |
| Потребляемая мощность в режиме измерения, не более Вт | 3 |
Комплектация Вымпел
| № | Наименование | Количество |
|---|---|---|
| 1. | Прибор «ВЫМПЕЛ» | 1 |
| 2. | Комплект соединительных проводов | 1 |
| 3. | Крокодилы малые | 2 |
| 4. | Блок питания БПН12-0,5 | 1 |
| 5. | Паспорт и руководство по эксплуатации | 1 |
| 6. | Сумка-чехол | 1 |
