РАДИО-СЕРВИС ПЗО-510 - измеритель параметров устройств защитного отключения

Измеритель параметров УЗО ПЗО-510 предназначен для измерений параметров устройств защитного отключения общего и селективного типов, как находящихся, так и не находящихся под напряжением (автономный режим), напряжения переменного тока, напряжения прикосновения, активного электрического сопротивления петли "фаза-нуль".

Описание измерителя параметров устройств защитного отключения ПЗО-510:

Принцип действия ПЗО-510 при измерении тока срабатывания УЗО основан нa формировании плавно нарастающего тока и фиксировании его величины при срабатывании УЗО. При измерении времени отключения УЗО прибор сразу устанавливает силу тока соответствующей величины.

Приборы измеряют параметры УЗО при следующих параметрах тока:

• для УЗО типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0° И 180°;
• для УЗО типов А и В на пульсирующем постоянном (однополупериодном) токе, нa пульсирующем постоянном токе с углом задержки фазы тока 90° И 135°, нa пульсирующем постоянном токе с наложением на постоянный ток 6 мА с возможностью установки полярности тока;
• для УЗО типа В нa постоянном токе с возможностью установки полярности тока.

Приборы выпускаются в двух модификациях: ПЗО-510 и ПЗО-510/1, отличающихся функциональностью. Модификация ПЗО-510 имеет полный функционал, a в модификации ПЗО-510/1 отсутствует функция измерений активного сопротивления петли «фаза-нуль» и функция измерений параметров УЗО типа в на постоянном токе с возможностью установки полярности тока.

Прибор записывает в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Дополнительно модификация ПЗО-510 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).

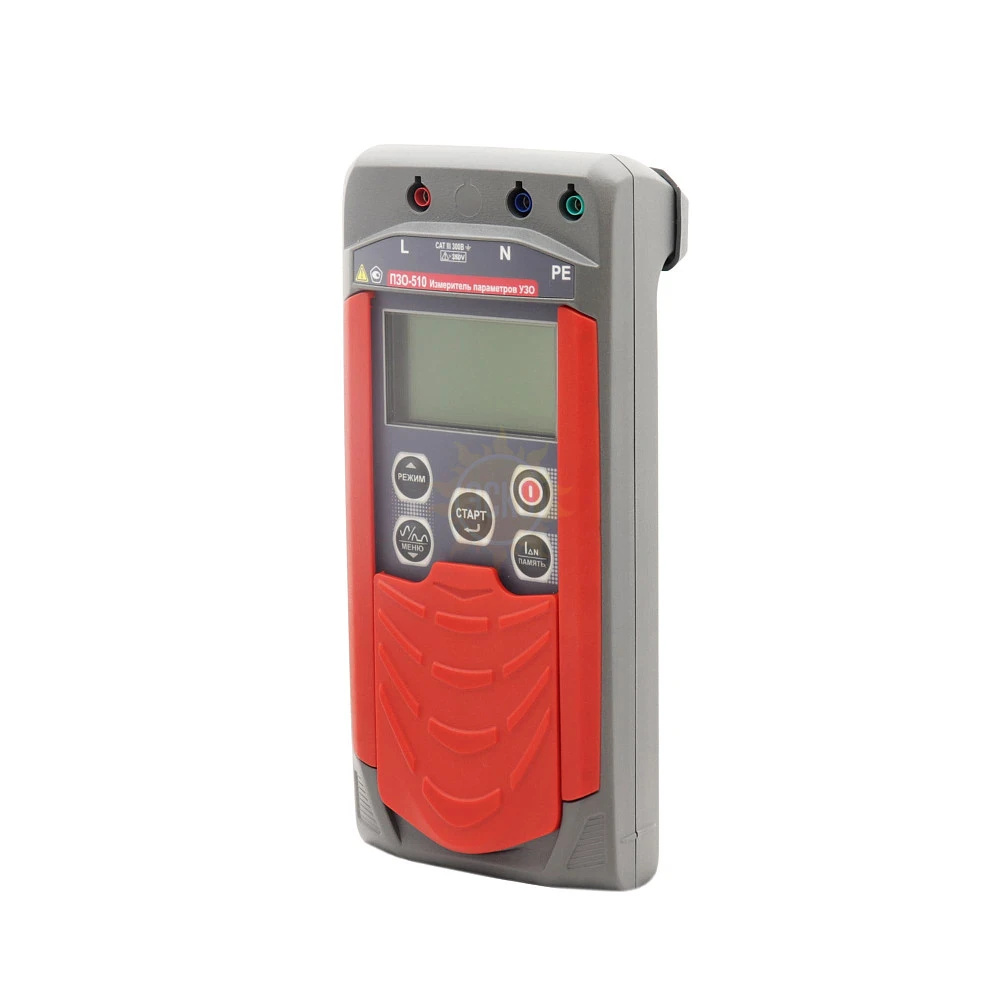

Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.

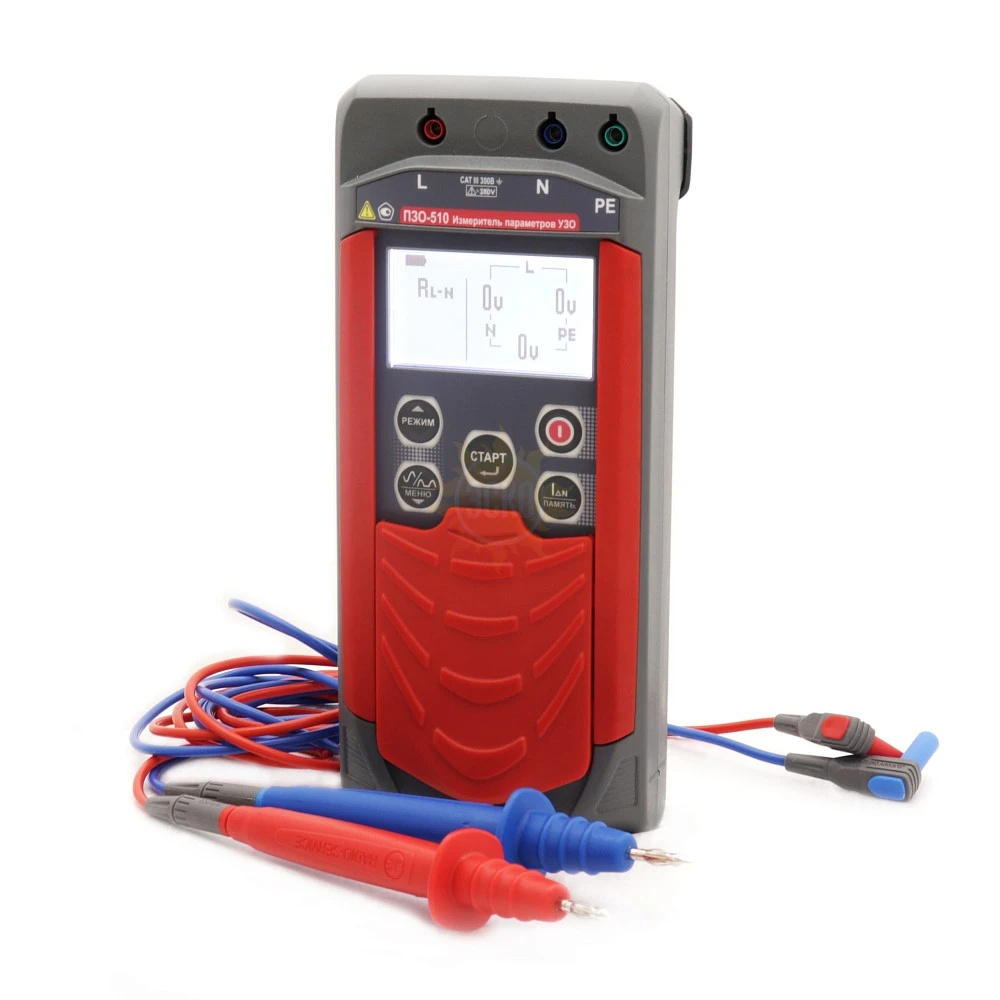

На лицевой панели расположены входные разъемы, дисплей, индикаторы, функциональные клавиши. Лицевая панель закрывается защитной крышкой Питание приборов автономное.

Питание модификации ПЗО-510 осуществляется от встроенного аккумулятора или пяти сменных элементов типоразмера АА. Зарядка аккумулятора производится от входящего в комплект поставки внешнего блока питания. Питание модификации ПЗО-510/1 осуществляется от пяти сменных элементов типоразмера АА.
