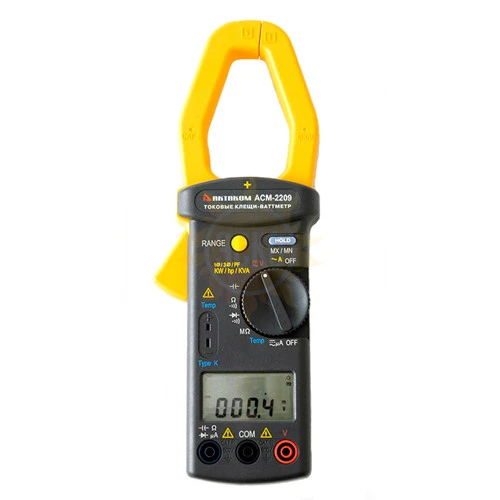

АСМ-2209 Клещи токовые многофункциональные

распечатать описание в PDF

Артикул: 58220902

АСМ-2209 Клещи токовые многофункциональные

Диаметр захвата

42 мм

Переменное напряжение U

600 В

Постоянное напряжение U

600 В

Переменный ток I

0 - 1000 А

Постоянный ток I

0 - 0.00 А

Частота тока

40 Гц - 400 Гц

Назначение

Токовые клещи

Ваттметр

Есть

Измерение сопротивления

Есть

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Назначение клещей токовых многофункциональных АСМ-2209:

Многофункциональный прибор АСМ-2209 позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.

Особенности клещей токовых многофункциональных АСМ-2209:

Измерение постоянного / переменного (True RMS) напряжения;
Измерение True RMS переменного тока и переменного тока с постоянной составляющей;
Измерение пускового тока;
Измерение активной, реактивной и полной мощности в одно- и трехфазных цепях;
Определение последовательности чередования фаз;
Измерение сопротивления, частоты, емкости;
Измерение температуры термопарами К-типа;
Тест диодов и проверка неразрывности цепи (<40 Ом);
Измерение фазового угла;
Определение последовательности чередования фаз;
Диаметр обхвата 42 мм;
Одновременная индикация на дисплее двух параметров;
Удержание показаний;
Регистрация минимального/максимального значения;
Автоматический выбор пределов измерений;
Автовыключение дисплея (около 30 мин.) с функцией отключения;
Разрядность дисплея 4 разряда (9999 отсчетов);
Индикация разряда батареи;
Индикация перегрузки;
Время сэмплирования 2,5 раз/сек (1 раз/6 сек - в режиме измерения мощности);
Потребляемый ток 25 мА;
Питание 9 В (батарея типа «Крона»);
Рабочая температура 0...50 °С.

Характеристики Aktakom АСМ-2209

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
Переменный ток TrueRMS (50 Гц ~ 400 Гц)
99,99 А	10 мА	±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц	0,10 А	1000 А
999,9 A	100 мА		1,0 А
Диапазон	Разрешение	Чувствительность	Время измерения	Защита
Пусковой ток
99,99 А	0,01 А	> 5 А	100 мс	1000 А AC
999,9 А	0,1 А	> 50
Диапазон	Разрешение	Погрешность	Чувствительность	Защита
Переменный ток с постоянной составляющей TrueRMS (AC+DC)
99,99 мкА	10 нА	100 нА	0,20 мкА	600 В
999,9 мкА	100 нА		2,0 мкА
Падение напряжения 5 мВ/мкА
Диапазон	Разрешение	Погрешность	Чувствительность	Защита
Переменное напряжение TrueRMS (50 Гц~400 Гц)
999,9 мВ	0,1 мВ	±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц	2,0 мВ	600 В
9,999 В	1 мВ		0,020 В
99,99 В	10 мВ		0,20 В
600,0 В	100 мВ		2 В
Диапазон	Разрешение	Погрешность	Чувствительность	Защита
Постоянное напряжение
999,9 мВ	0,1 мВ	±(1% + 20 е.м.р.)	2,0 мВ	600 В
9,999 В	1 мВ		0,020 В
99,99 В	10 мВ		0,20 В
600,0 В	100 мВ		2 В
Диапазон	Разрешение	Погрешность		Защита
Сопротивление
999,9 Ом	100 мОм	±(1% + 10 е.м.р.)		600 В
9,999 кОм	1 Ом
99,99 кОм	10 Ом
999,9 кОм	100 Ом
9,999 МОм	1 кОм	±(5% + 10 е.м.р.)
99,99 МОм	10 кОм
Диапазон	Частота		Защита
Индикация чередования фаз
80 В… 480 В	50 Гц / 60 Гц		600 В
Диапазон	Разрешение	Погрешность		Защита
Емкость
10,000 мкФ	1 нФ	±(1,5% + 5 е.м.р.)		600 В
100,00 мкФ	10 нФ
1000,0 мкФ	100 нФ
7000 мкФ	1 мкФ	±(2,5% + 15 е.м.р.)
Диапазон	Разрешение	Погрешность		Защита
Тестирование диодов
2,000 В	1 мВ	±(2% + 1 е.м.р.)		600 В
Диапазон	Разрешение	Погрешность		Защита
Температура (термопара K-типа)
-50 °C ... 900 °C	0,1 °C	±(0,2% + 1 °C)		30 В AC или 60 Впик
-58 °F ... 1000 °F	0,1 °F	±(0,2% + 2 °F)
Диапазон	Разрешение	Погрешность		Защита
Полная мощность 1ф/3ф: (PF>0,5 или θ<60°)
60,00 кВт (<100 А)	10 Вт	±5%±20 е.м.р. (50, 60 Гц)		600 В AC / 1000 А AC
600,0 кВт (>100 А)	100 Вт
Диапазон	Разрешение	Погрешность		Защита
Реактивная мощность 1ф/3ф: (PF>0,5 или θ<60°)
60,00 кВАр (<100 А)	0,01 кВАр	±(5% + 20 е.м.р.) для 50, 60 Гц		600 В AC / 1000 А AC
600,0 кВАр (>100 А)	0,1 кВАр
Диапазон	Разрешение	Погрешность		Защита
Полная мощность
60,00 кВА (<100 А)	10 ВА	±(2,5% + 20 е.м.р.)		600 В AC / 1000 А AC
600,0 кВА (>100 А)	100 ВА
Диапазон	Разрешение	Погрешность		Чувствительность
Фазовый угол 1ф/3ф (50 Гц, 60 Гц)
-60° ... 0° ... +60°	0,1°	±6,0°		ACV>100 В, ACA>10 А
Диапазон	Разрешение	Погрешность		Чувствительность
Частота
40 Гц / 1 кГц	0,1 Гц	±(0,5% ± 2 е.м.р.)		ACV>1,2 В, ACA>6 А
Параметр		Значение
Общие характеристики
Диаметр обхвата		42 мм
Разрядность дисплея		4 разряда (9999 отсчетов)
Время сэмплирования		2,5 раз/сек (1 раз/6 сек - в режиме измерения мощности)
Потребляемый ток		25 мА
Питание		9 В (батарея типа «Крона»)
Рабочая температура		0...50 °С
Габаритные размеры (длина, ширина, высота)		228х76х39 мм
Масса		465 г

Комплектация Aktakom АСМ-2209

№	Наименование	Количество
1.	Клещи токовые многофункциональные АСМ-2209	1
2.	Соединительные провода (красный и черный)	2
3.	Руководство по эксплуатации	1
4.	Кейс для переноски	1
