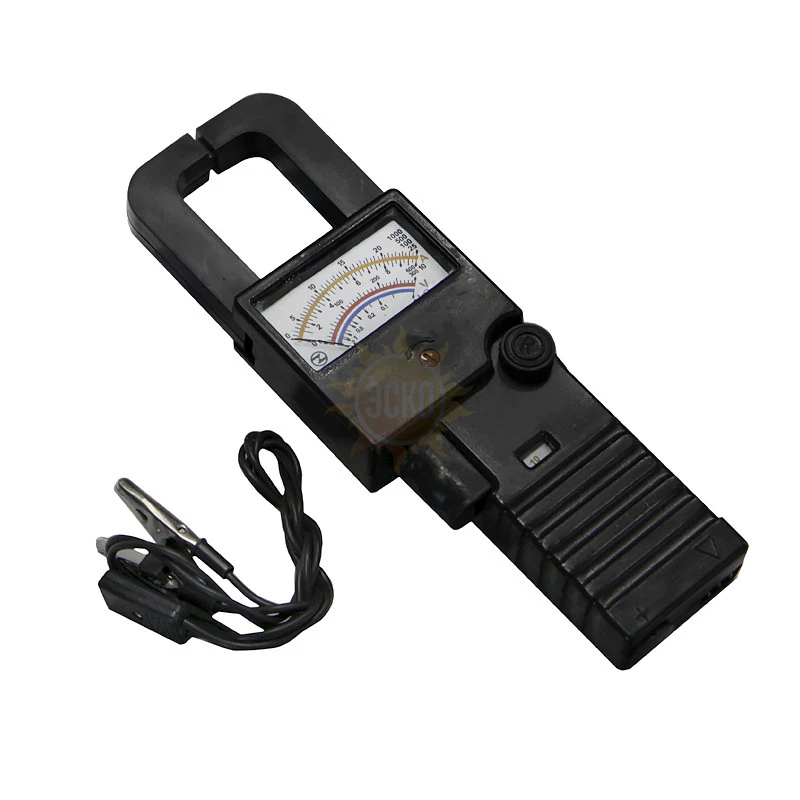

Ц4505М

Предел допускаемой основной погрешности

+ 2,5%

Конечные значения диапазонов измерений

по току - 10 А; 25 А; 100 А; 500 А; 1000 А;

по напряжению - 300 В; 600 В;

по сопротивлению - 2 кОм., не более:

Собственное потребление при значениях, соответствующих конечному значению диапазона измерений

при измерении тока – не более 5 ВА;

при измерении напряжения – не более 10 ВА.

Время установления показаний

не более 3,5 с

Размер окна магнитопровода обеспечивает охват

проводника с наружным диаметром, не менее 35 мм;

шины, не более 50х20 мм. Разъем магнитопровода, не менее 37 мм

Усиление для разъема магнитопровода для одной руки

не более 60 Н

Остаточное отклонение указателя от нулевой отметки

для шкалы измерения тока – не более 1,5 мм;

для шкал измерения напряжения и сопротивления – не более 0,9 мм

Диапазон регулировки корректором

для шкалы измерения тока – не более 1,5 мм;

для шкал измерения напряжения и сопротивления – не более 0,9 мм

Переброс указателя

для шкалы измерения тока – не более 12 мм;

для шкал измерения напряжения и сопротивления – не более 8 мм

Норма средней наработки на отказ

не менее 35000 циклов

Средний срок службы

не менее 10 лет

Среднее время восстановления

не более 60 мин

Габаритные размеры

260х90х36 мм

Масса

не более 0,6 к

Условия эксплуатации

Температура: -30… +50°С

Относительная влажность при температуре +30°С: 90%
