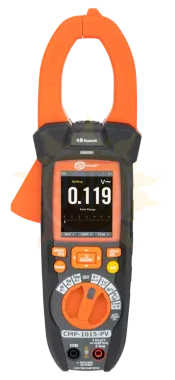

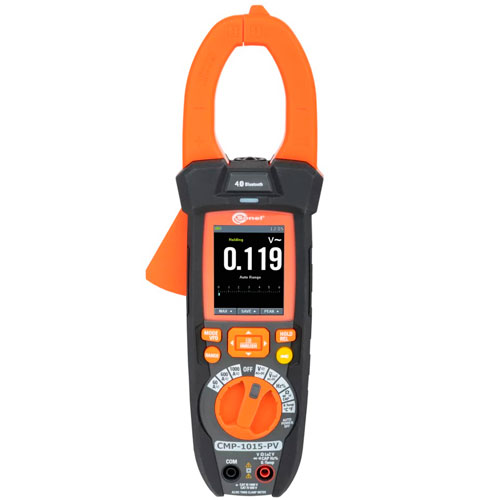

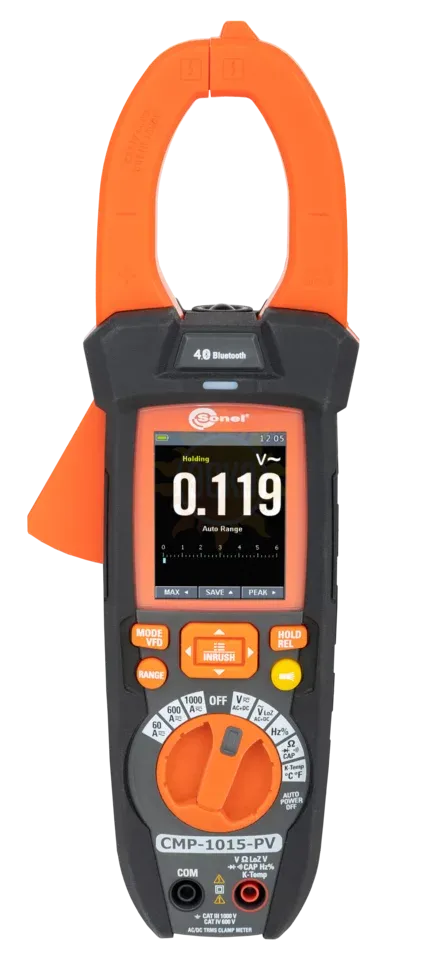

CMP-1015-PV Клещи электроизмерительные

распечатать описание в PDF

Артикул: WMRUCMP1015PV

58 680 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 89688-23
до 07.08.2028

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор SONEL в России

Назначение и область применения клещей электроизмерительных СМP-1015-PV:

CMP-1015-PV – многофункциональные токоизмерительные клещи, предназначенные для измерения постоянного тока и напряжения в фотогальванических установках напряжением до 1500 В, а также позволяют выполнять измерения в цепях преобразователей частоты.

Функциональные возможности клещей электроизмерительных СМP-1015-PV:

измерение постоянного/переменного тока до 1000 А (True RMS);
режим измерения пусковых токов (время интегрирования 100 мс);
измерение напряжения переменного тока до 1000 В (True RMS);
измерение напряжения постоянного тока до 1500 В;
бесконтактная индикация наличия напряжения переменного тока;
измерение сопротивления;
измерение емкости;
измерение температуры;
измерение частоты;
тестирование диодов;
контроль целостности электрических соединений;
регистрация сигналов и графический анализ данных;
фонарик.

Технические характеристики клещей электроизмерительных СМP-1015-PV

Параметр		Значение
Напряжение постоянного тока
Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
600,0 В	0,1 В	± (0,8 % и.в.+ 5 е.м.р.)	10 МОм
6,000 В	0,001 В	± (0,5 % и.в.+ 5 е.м.р.)
60,00 В	0,01 В	± (0,5 % и.в.+ 5 е.м.р.)
600,0 В	0,1 В	± (0,8 % и.в.+ 5 е.м.р.)
1100 В	1 В	± (0,8 % и.в.+ 5 е.м.р.)
1500 В	1 В	не нормируется
Защита от перегрузки по постоянному напряжению 1500 В RMS.
Напряжение переменного тока (True RMS)
Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
6,000 В	0,001 В	f = 50…60 Гц ± (1,2 % и.в. + 5 е.м.р.) f = 61…1000 Гц ± (2,5 % и.в. + 5 е.м.р.)	9 МОм
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В
Значения напряжения определены в границах 10…100 % диапазона. Погрешность функции PEAK 10 % и.в. Диапазон частоты: 50…1000 Гц. Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Переменный ток (True RMS)
Диапазон	Разрешение	Основная погрешность
60,00 А	0,01 А	± (2,5 % и.в. + 5 е.м.р.)
600,0 А	0,1 А
1000 А	1
Значения силы тока определены в границах 10…100 % диапазона. Диапазон частоты: 50…60 Гц. Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Постоянный ток
Диапазон	Разрешение	Основная погрешность
60,0 Ом	0,01 Ом	± (2,0 % и.в. + 5 е.м.р.)
600,0 Ом	0,1 А
1000 А	1
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Сопротивление
Диапазон	Разрешение	Основная погрешность
600,0 Ом	0,1 Ом	± (1,0 % и.в. + 10 е.м.р.)
6,000 кОм	0,001 кОм	± (0,8 % и.в. + 5 е.м.р.)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 MОм	0,001 MОм
60,00 MОм	0,01 MОм	± (2,5 % и.в. + 10 е.м.р.)
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Ёмкость
Диапазон	Разрешение	Основная погрешность
60,00 нФ	0,01 нФ	± (3,0 % и.в. + 5 е.м.р.)
600,0 нФ	0,1 нФ	± (3,5 % и.в. + 10 е.м.р.)
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ
6000 мкФ	1 мкФ	± (3,5 % и.в. + 20 е.м.р.)
60,00 мФ	0,01 мФ	не нормируется
100,0 мФ	0,1 мФ	не нормируется
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Температура
Диапазон	Разрешение	Основная погрешность
-40,0...1000 °C	0,1 или 1 °C	± (1,5 % и.в. + 3 °C)
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS. Погрешность температурного зонда не учитывается.
Частота
Диапазон	Разрешение	Основная погрешность
60,00 Гц	0,01 Гц	± (0,2 % и.в. + 5 е.м.р.)
600,0 Гц	0,1 Гц
6,000 кГц	0,001 кГц
60,00 кГц	0,01 кГц
600,0 кГц	0,1 кГц
6,000 МГц	0,001 МГц
10,00 МГц	0,01 МГц
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS. Чувствительность: > 2 В RMS для 20…80% заполнения цикла и < 100 кГц; > 5 В RMS для 20…80% заполнения цикла и > 100 кГц.
Дополнительные характеристики
Параметр		Значениe
Питание
Питание измерителя		аккумулятор Li-Pol 7,4 В, 1200 мАч
Категория электробезопасности		CAT IV/600 В CAT III/1000 В
Условия окружающей среды и другие технические данные
Диапазон рабочих температур		5…40 °C при относительной влажности < 80 %
Диапазон температур при хранении		-20…60 °C при относительной влажности < 80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)		IP40
Нормальные условия для поверки	Температура окружающей среды	23 °C ± 2 °C
Нормальные условия для поверки	Влажность	40…60 %
Уровень загрязнения		2
Размеры		273 x 96 x 48 мм
Масса		490 г (с элементами питания)
Дисплей		ЖКИ с подсветкой, 4-х цифровой
Высота над уровнем моря		˂ 2000 м
Зев клещей		48 мм
Тестирование диодов		I=1,5 мA, U₀ ˂ 3,3 В постоянного тока
Целостность цепи		звуковая индикация R<50 Ом при I ˂ 0,5 мА
Индикация превышения диапазона		OL
Индикация разряда батареи
Частота измерений		3 измерения / с
Входное сопротивление		9 MОм переменный ток, 10 МОм постоянный ток
Входное сопротивление для LowZ		10 MОм (переменный ток / постоянный ток)
Диапазон бесконтактного индикатора переменного напряжения		10…1000 В (50/60 Гц)
Время отклика для функции PEAK		1 мс
Функция INRUSH: - время дискретизации - время интеграции		37,5 Гц (RMS), 2,4576 МГц (часы) 100 мс
Функция VFD: - макс. рабочее напряжение		постоянное 1500 В/переменное 1000 В
Функция HVDC: - макс. рабочее напряжение		определяется высоковольтным адаптером
Полоса частот		50…1000 Гц
Время бездействия до автоотключения		15…60 минут
Датчик температуры		термоэлектрический зонд типа К
Тип корпуса		двухкомпозитный
Класс защиты		двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Соответствие требованиям ГОСТ		ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013

Комплектация CMP-1015-PV Клещи электроизмерительные

Комплект поставки CMP-1015-PV

№	Наименование	Количество	Индекс
1	Клещи электроизмерительные СМP-1015-PV	1	WMRUCMP1015PV

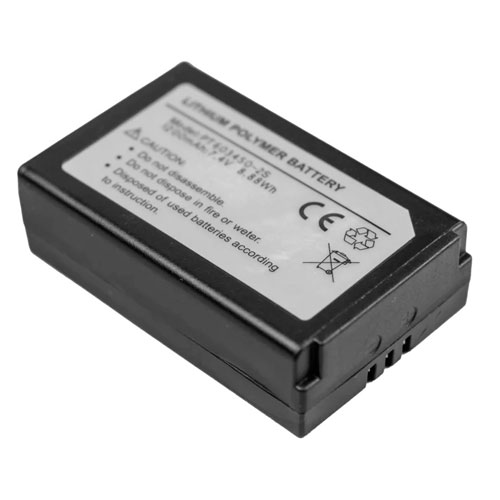

2	Аккумуляторная батарея Li-Pol Sonel-30 7,4 V	1	WAAKU30

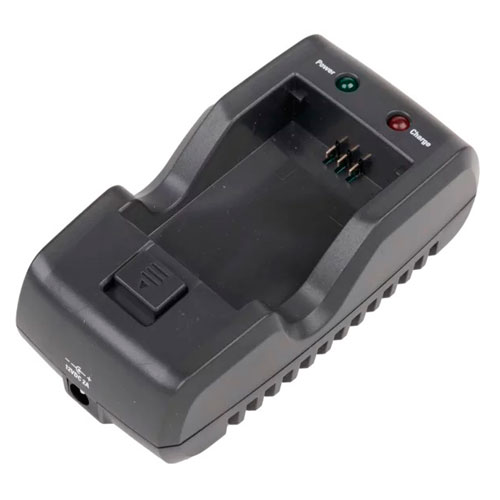

3	Зарядное устройство для CMP-1015-PV	1	WAZASZ25

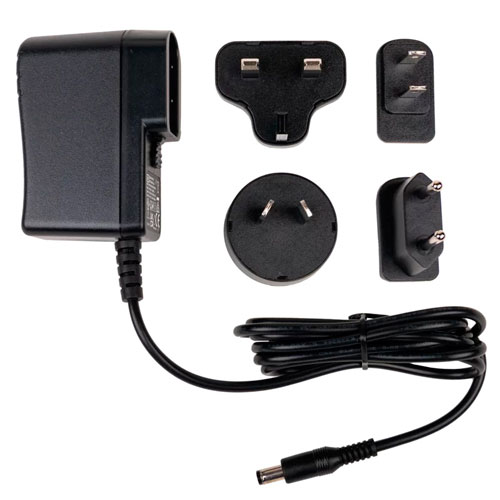

4	Блок питания для зарядного устройства Z-26	1	WAZASZ26

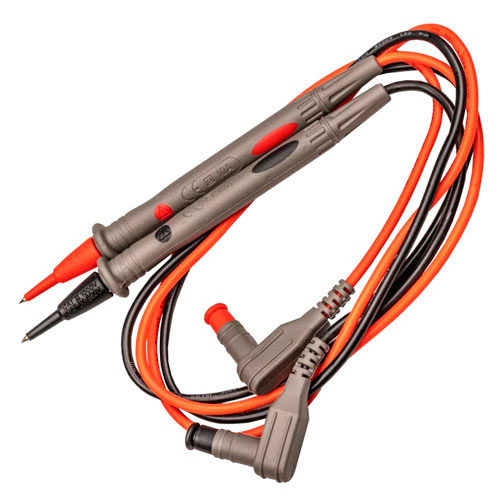

5	Комплект измерительных проводов CMM/CMP	1	WAPRZCMP2

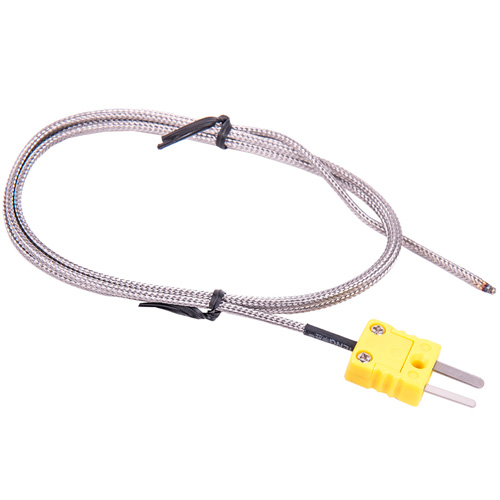

6	Термопара типа К	1	WASONTEMK

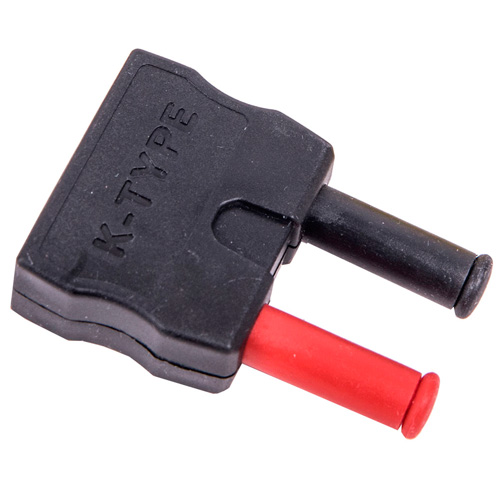

7	Адаптер к термопаре типа К	1	WAADATEMK

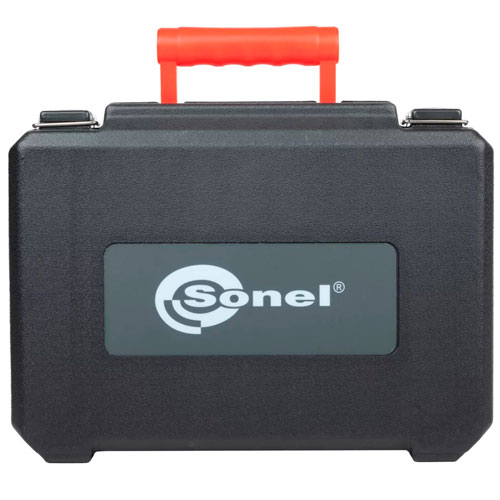

8	Пластиковый кейс M-3	1	WAWALM3
9	Руководство по эксплуатации / паспорт	1	#
