Описание Fluke i430-FLEXi-TFii-4P

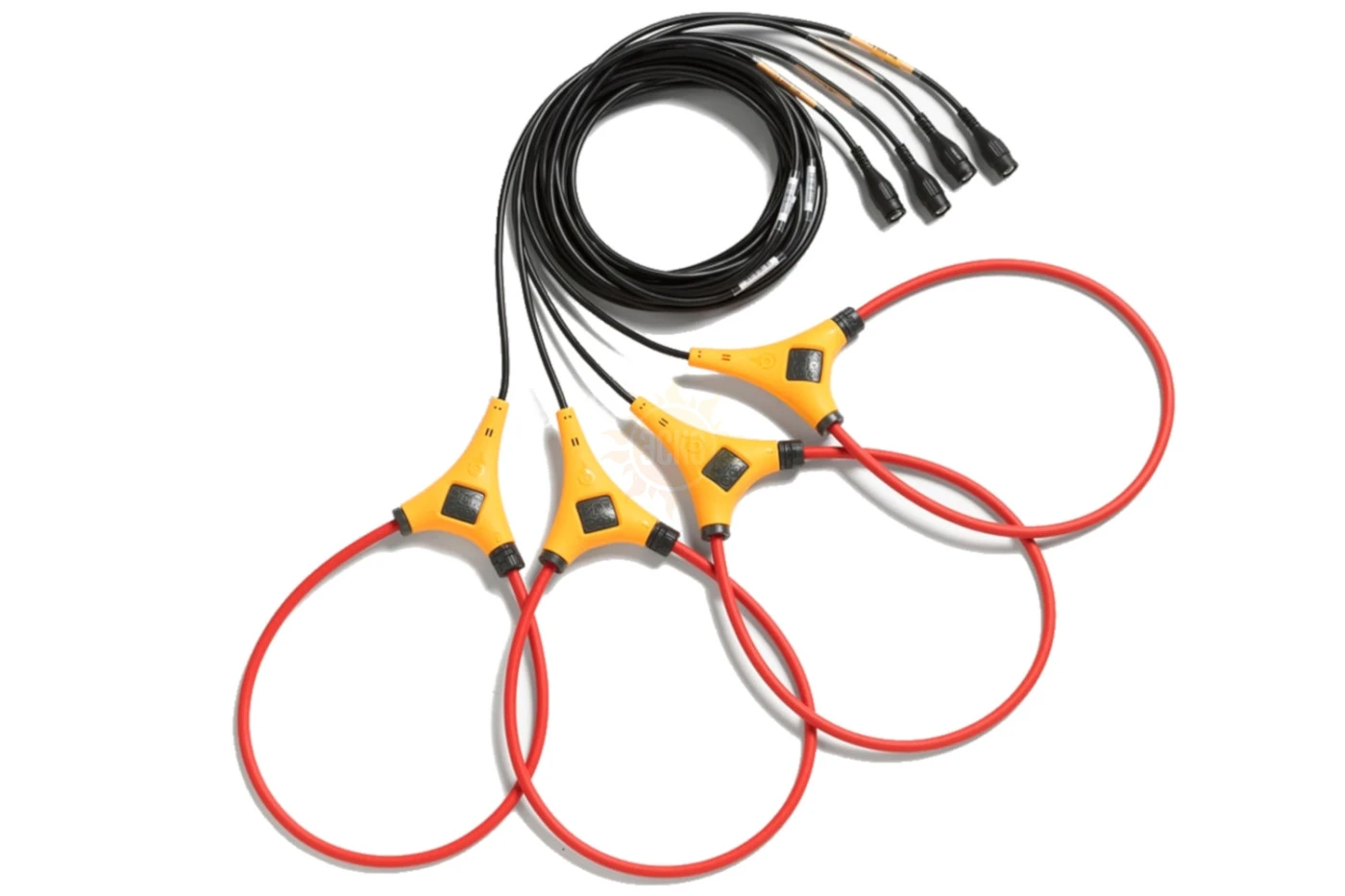

Токоизмерительные датчики Fluke I430-FLEXI-TF-II-4P - комплект из 4 устройств, предназначенных для измерения силы переменного тока в диапазоне 0,5 А до 6000 А без разрыва электроцепи путем обхвата кабеля. Пластичная конструкция устройства позволяет анализировать труднодоступные провода и кабели диаметром до 7,5 см.
Основные характеристики
- Максимально допустимое значение тока 100 кА
- Собственный шум меньше <1 мВ.
- Ширина полосы пропускания от 10 Гц до 10 кГц.
- Рабочая температура -20 °C to +70 °C.
Особенности функционирования
Главное преимущество данной модели заключается в ее конструкции. Длина выходного кабеля составляет 250 см, что позволяет проводить измерения на большом расстоянии от исследуемого оборудования и комфортно просматривать результаты замеров на тестирующего устройства. Благодаря большому охвату петли гибкие датчики тока Fluke I430-FLEXI-TF-II-4P, вы можете проводить исследование труднодоступных и нестандартных проводников, находящихся в ограниченном пространстве, например, внутри светофоров.
Для максимально точных показаний в приборе реализована система подавления внешнего магнитного поля, при нахождении положении исследуемого кабеля на расстоянии более 10 см от соединения.
Литая конструкция штекера обеспечивает надежное соединение с мультиметром или осциллографом.
Данные токоизмерительные клещи можно использовать при работе с напряжением до 300 В на оборудовании, соответствующем IV категории безопасности, до 600 В на оборудовании III категории безопасности и до 1000 В на оборудовании II категории безопасности.
Характеристики Fluke i430-FLEXi-TFii-4P
| Параметры | Значения |
|---|---|
| Электрические характеристики | |
| Диапазон тока | 3000 A среднеквадратичного значения переменного тока |
| Выходное напряжение | 85 мВ |
| Погрешность | ± 1% от показаний (при 25°C, 50 Гц) |
| Линейность | ±0,2% от показаний |
| Полное выходное сопротивление | 82 Ом мин |
| Сопротивление нагрузки | 50 кОм |
| Внутреннее сопротивление | 10,5 Ом ± 5% на 100 мм длины щупа |
| Диапазон частот | от 10 Гц до 7 кГц (-3 дБ) |
| Фазовая погрешность | ±1° (45 – 65 Гц) |
| Чувствительность | ± 2% от показаний макс. |
| Температурный коэффициент | ±0,08% макс. от показаний на каждый °C |
| Рабочее напряжение | 30 В макс. (выходное) 1000 В, среднеквадратичное значение переменного тока или постоянный ток (насадка) |
| Общие характеристики | |
| Материал датчиков и кабелей | резина TPE, усиленная изоляция UL94 V-0, цвет: КРАСНЫЙ Munsell 7.5 |
| Материал сопряжений | полипропилен, UL94 V-0 |
| Длина кабеля щупа | 610 мм |
| Диаметр кабеля щупа | 12,4 мм |
| Радиус изгиба кабеля щупа | 40 мм |
| Длина кабеля выходного сигнала | 2,5 метра RG58 |
| Выходной разъем | защищенный разъем BNC |
| Рабочий диапазон | от -20°C до +90°C |
| Температура хранения | от -40°C до +105°C |
| Рабочая влажность | от 15% до 85% (без конденсации) |
| Степень защищенности (щупа) | IP41 |
| Стандарты безопасности | BS EN 61010-1 2001 BS EN 61010-2-032 2002 BS EN 61010-031 2002, 1000 использование щупа на неизолированных проводниках ограничивается напряжением до 1000 В (среднеквадратичное значение силы тока) или постоянного тока, и частотами ниже 1 кГц обратите внимание, что этот щуп разработан специально для модели Fluke 435, при использовании с другими приборами соответствие стандартам безопасности для выхода на землю обеспечивается до 600 В среднеквадратичного значения силы переменного тока или постоянного тока. |
Комплектация Fluke i430-FLEXi-TFii-4P
| № | Наименования | Количество |
|---|---|---|
| 1. | Клещи Fluke I430-FLEXI-TFII-4P | 4 |
| 2. | Руководство по эксплуатации | 1 |
