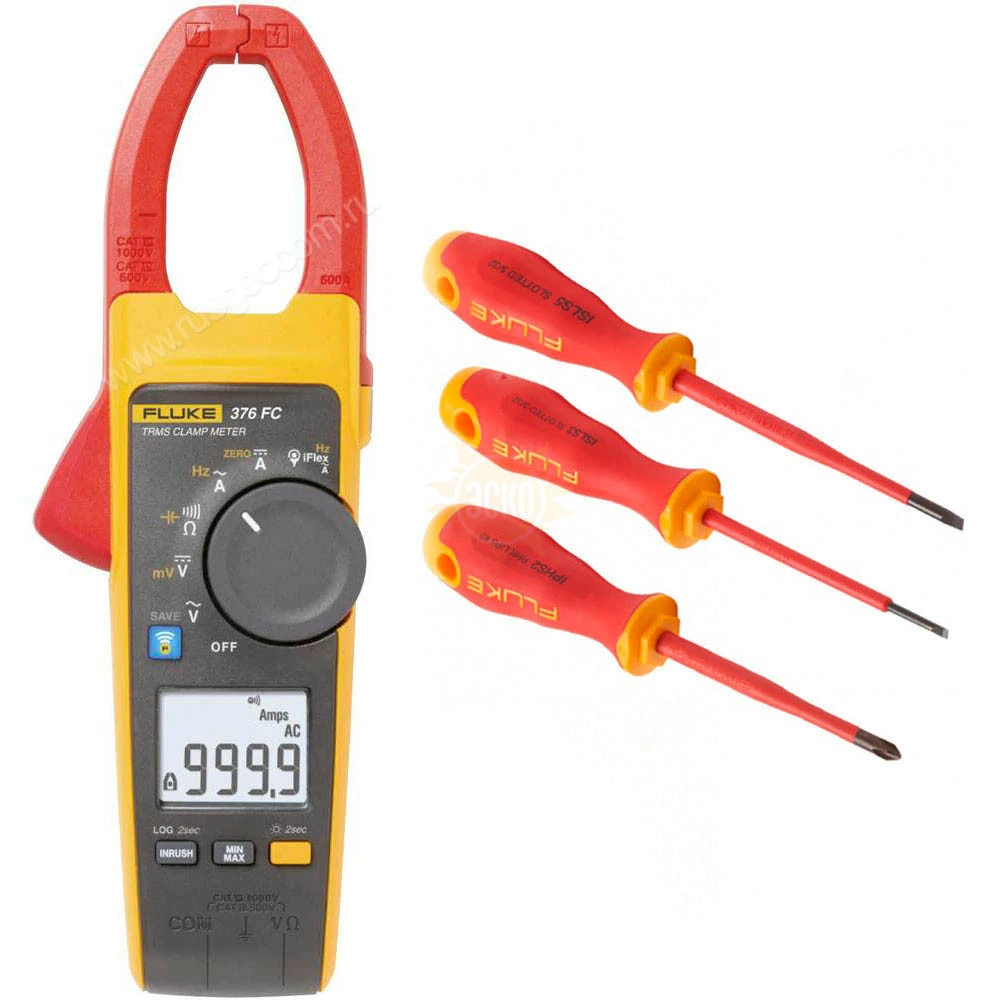

Комплект IB376L состоит из токовых клещей и диэлектрического ручного инструмента для работы с высоковольтным оборудованием. Набор помогает провести диагностику, а также выполнить необходимые ремонтные работы и регулировки элементов электросетей и установок в полевых условиях.
Функционал клещей
Комплектные токовые клещи - это прибор для замеров больших значений тока, обладающий рядом преимуществ:
- TRMS-метод обеспечивает достоверные показания при работе с нелинейными сигналами.
- Фильтр низких частот и улучшенные алгоритмы обработки сигналов минимизируют влияние помех на качество результата.
- Функция для точного измерения пускового тока помогает в поиске кратковременных аномалий и резких скачков.
- Удобство использования в защитных перчатках и наглядная индикация показаний крупными цифрами.
Дополнительные инструменты
В комплект Fluke IB376L входят отвертки разного размера с тонким наконечником - 2 плоские и 1 крестовая. Инструменты покрыты изоляцией для защиты от поражения током при случайном контакте с проводником. На всех отвертках предусмотрены отверстия для подвешивания на настенную панель или инструментальный пояс.
Материал - долговечная, прочная и устойчивая к коррозии закаленная сталь, легированная молибденом, хромом и ванадием. Изоляционное покрытие занимает максимально возможную площадь от наконечника до конца рукоятки, эргономичный дизайн которой снижает утомляемость пользователя и помогает передать максимум усилия.
Безопасность
Клещи отвечают требованиям категорий электробезопасности CATIII 1000В и CATIV 600В, а отвертки сертифицированы для работы на линиях до 1000 В переменного или 1500 В постоянного тока, при этом каждая из них тестируется напряжением 10000 В.
Характеристики Fluke IB376L
Параметры | Значения |
---|---|
Измерение напряжения постоянного тока | |
Предел измерений | 600 В |
1000 В | |
0,5 В | |
Разрешение | 0,1 В |
1 В | |
0,0001 В | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 U + 0,5) В |
±(0,01 U + 0,5) В | |
±(0,01 U + 0,0005) В | |
U – измеренное значение напряжения, | |
Измерение напряжения переменного тока | |
Предел измерений | 600 В |
1000 В | |
Частота измеряемого напряжения | от 20 до 500 Гц |
Разрешение | 0,1 В |
1 В | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,015 U + 0,5) В |
±(0,015 U + 5) В | |
U – измеренное значение напряжения | |
Измерение силы переменного тока в режиме использования внутреннего индукционного датчика клещей | |
Предел измерений | 999,9 А |
Частота измеряемой силы тока | от 10 Гц до 100 Гц включ. |
Св. 100 Гц до 500 Гц | |
Разрешение | 0,1 А |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,02 I + 0,5) А |
±(0,025 I + 0,5) А | |
I – измеренное значение силы тока | |
Измерение силы переменного тока в режиме использования гибкого токового пробника iFlex (пояса Роговского) | |
Предел измерений | 999,9 А |
2500 А | |
Частота измеряемого напряжения | от 5 до 500 Гц |
Разрешение | 0,1 А |
1 А | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,03 I + 0,5) А |
±(0,03 I + 5) А | |
I – измеренное значение силы тока | |
Пределы допускаемой основной погрешности указаны для проводника с измеряемым током, расположенным в центре петли, образуемой токовым пробником (поясом Роговского). При другом положении проводника с током возникает дополнительная погрешность в диапазоне от 0,5 до 2 %. | |
Измерение силы постоянного тока | |
Предел измерений | 999,9 А |
Разрешение | 0,1 А |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,02 I + 0,5) А |
I – измеренное значение силы тока | |
Измерение электрического сопротивления | |
Предел измерений | 0,6 кОм |
6 кОм | |
60 кОм | |
Разрешение | 0,1 Ом |
1 Ом | |
10 Ом | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 R + 0,5) Ом |
±(0,01 R + 5) Ом | |
±(0,01 R + 50) Ом | |
R – измеренное значение электрического сопротивления | |
Измерение частоты переменного тока в диапазоне от 5 до 500 Гц | |
Способ измерения | При помощи клещей |
При помощи гибкого токового пробника | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,005 F + 0,5 Гц) |
Минимальное значение измерительного тока | 5 А при частоте от 10 до 100 Гц, 10 А при всех других рабочих частотах |
20 А при частоте от 20 до 100 Гц, 25 А при всех других рабочих частотах | |
F – измеренное значение частоты | |
Измерение электрической ёмкости | |
Предел измерений | 100 мкФ |
1000 мкФ | |
Разрешение | 0,1 мкФ |
1 мкФ | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 С + 0,4) мкФ |
±(0,01 С + 4) мкФ | |
С – измеренное значение электрической емкости | |
Основные технические характеристики | |
Диапазон рабочих температур | от - 20 до + 50 °С |
Температура хранения | от - 30 до + 60 °С, без батарей |
В пределах рабочего диапазона для температур менее +18 °С и более +28 °С температурный коэффициент составляет: 0,1 х (указанная погрешность)/°С | |
Относительная влажность (не более) | Без конденсации при температуре от - 10 °С до + 10 °С |
90 % при температуре от 10 °С до 30 °С | |
75 % при температуре от 30 °С до 40 °С | |
45 % при температуре от 40 °С до 50 °С | |
Габаритные размеры (длина х ширина х высота) | 249 мм х 85 мм х 45 мм |
Масса (не более) | 410 г |
Отвёртки | |
Fluke ISLS3 | 86 x 25 мм |
Fluke ISLS5 | 94 x 30 мм |
Fluke IPHS2 | крест 100 мм |
Комплектация Fluke IB376L
№ | Наименование | Количество |
---|---|---|
1. | Токоизмерительные клещи Fluke 376 FC | 1 |
2. | Отвёртка Fluke ISLS3 - 86 x 25 мм | 1 |
3. | Отвёртка Fluke ISLS5 - 94 x 30 мм | 1 |
4. | Отвёртка крест Fluke IPHS2 - 100 мм | 1 |
