Главная / Каталог / Электроизмерительные приборы / Клещи электроизмерительные (токоизмерительные, токовые) / СМP-200F - клещи электроизмерительные

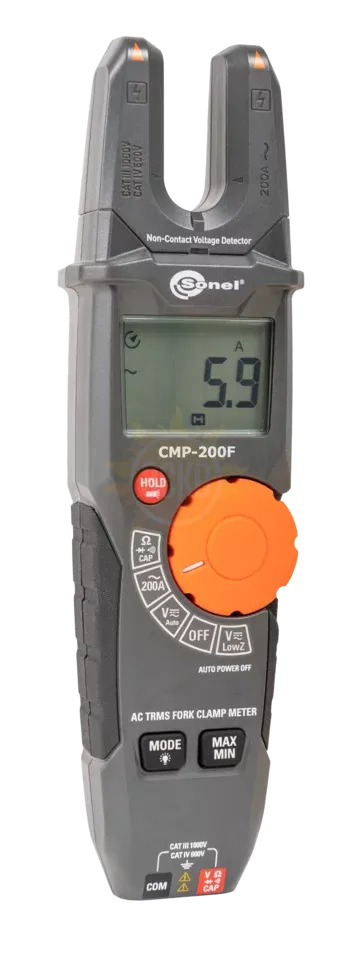

СМP-200F - клещи электроизмерительные

распечатать описание в PDF

Артикул: WMRUCMP200F

Температура хранения

-20…60 °C при относительной влажности < 80%

Переменное напряжение U

1000 В

Постоянное напряжение U

1000 В

Ток переменный

200

Источник питания

Батарея 1,5 В типа LR6 (АА) - 2 шт.

Температура рабочая

от +5 до +40 °C

Класс защиты

IP40; Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005

Дисплей

ЖКИ с подсветкой, 4-х цифровой

Размеры

230 x 44 x 66 мм

Вес

270 гр. (с элементами питания)

24 900 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 89688-23
до 07.08.2028

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор SONEL в России

Назначение и область применения

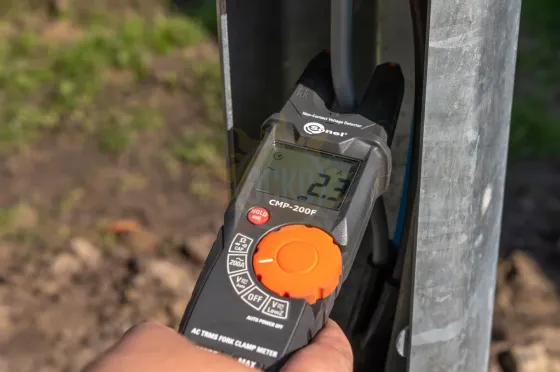

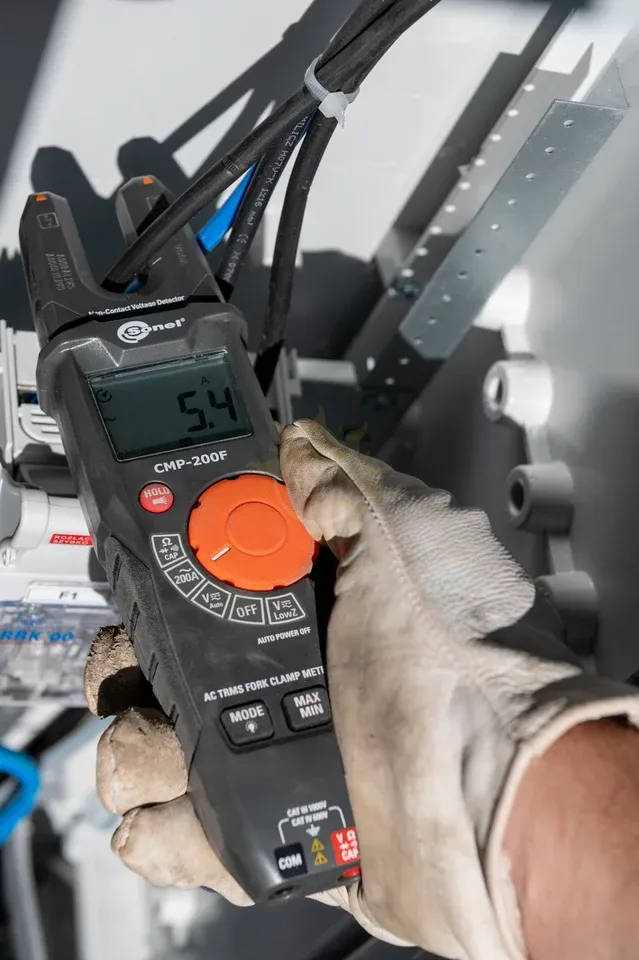

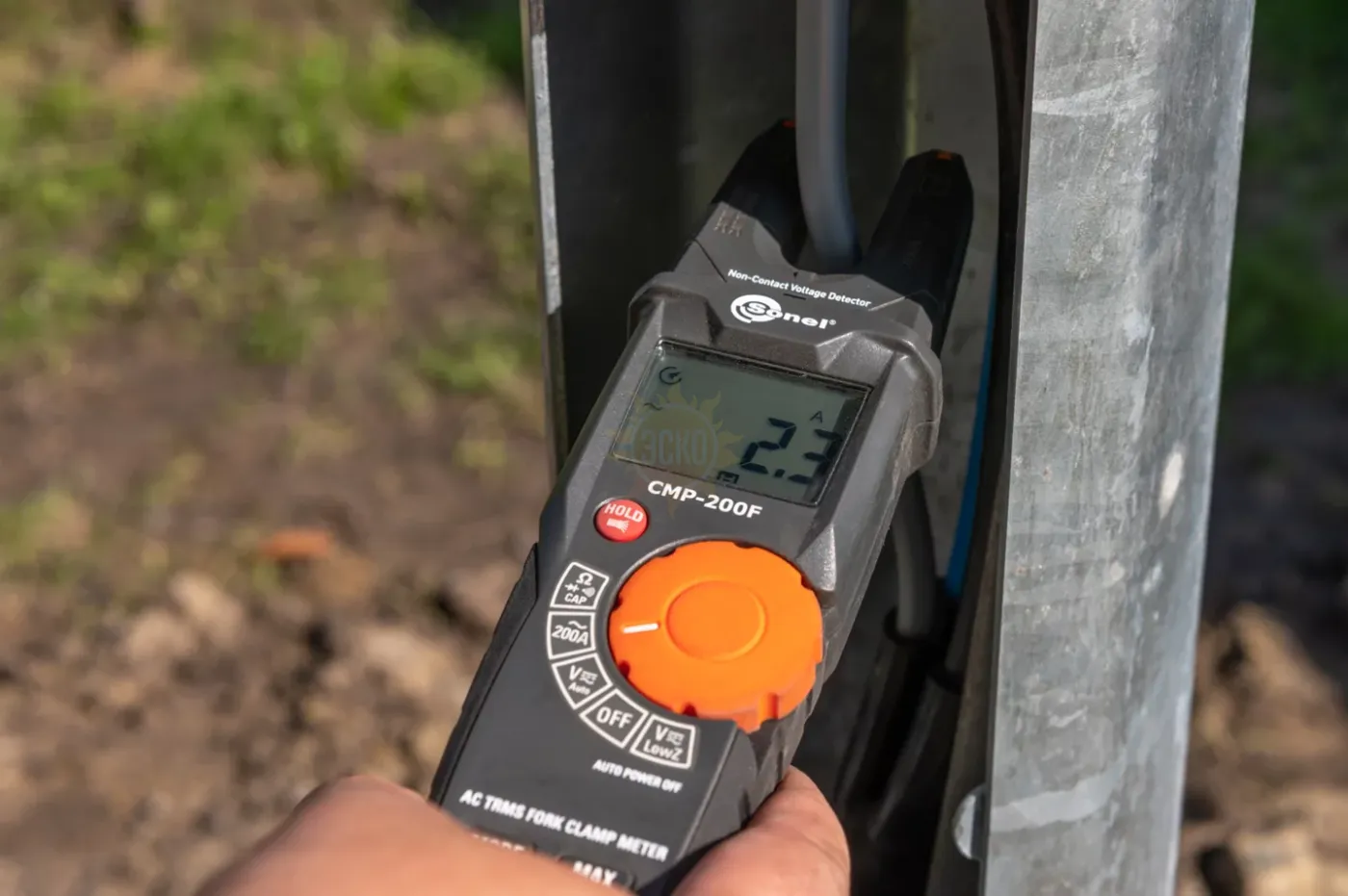

CMP-200F являются новым представителем токоизмерительных клещей серии CMP. Они сочетают в себе простоту, скорость измерений и универсальность. Благодаря своей вилочной конструкции и компактности, применение в ограниченном пространстве не вызывает сложности. Клещи включают в себя все необходимые функциональные возможности и удобства. Максимальный измерительный зев составляет 16 мм.

Функциональные возможности

измерение переменного тока в диапазоне до 200 А;
измерение напряжения постоянного и переменного тока до 1000 В;
режим низкоомного измерения напряжения LowZ, позволяющего исключить влияние помех и индуцированных напряжений на измерение;
бесконтактная индикация напряжения переменного тока;
измерение сопротивления до 60 МОм с разрешением от 0,01 Ом;
измерение емкости;
тестирование диодов;
контроль целостности электрических соединений;
фонарик.

Технические характеристики CMP-200F

Напряжение постоянного тока

Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
6,000 В	0,001 В	± (0,9% и.в.+ 5 е.м.р)	10 МОм
60,00 В	0,01 В	± (1,0% и.в.+ 2 е.м.р)
600,0 В	0,1 В	± (1,0% и.в.+ 2 е.м.р)
1000 В	1 В	± (1,2% и.в.+ 2 е.м.р)

Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.

Напряжение переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
6,000 В	0,001 В	± (1,2% и.в.+ 5 е.м.р)	10 МОм
60,00 В	0,01 В	± (1,2% и.в.+ 2 е.м.р)
600,0 В	0,1 В	± (1,2% и.в.+ 2 е.м.р)
1000 В	1 В	± (1,5% и.в.+ 2 е.м.р)

Значения напряжения переменного тока определены в интервале 5…100% диапазона;
Диапазон частоты: 50…1000 Гц (синусоидальный сигнал), 50/60 Гц (все сигналы);
Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.

Переменный ток (True RMS)

Диапазон	Разрешение	Основная погрешность
200,0 A	0,1 A	± (3,0% и.в. + 5 е.м.р)

Значения переменного тока определены в интервале 5…100% диапазона;
Диапазон частоты: 50…60 Гц;
Защита от перегрузки тока 200 А.

Сопротивление

Диапазон	Разрешение	Основная погрешность
600,0 Ом	0,1 Ом	± (1,0% и.в. + 4 е.м.р)
6,000 кОм	0,001 кОм	± (1,5% и.в. + 4 е.м.р)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 MОм	0,001 MОм	± (2,5% и.в. + 4 е.м.р)
60,00 MОм	0,01 MОм	± (3,5% и.в. + 4 е.м.р)

Защита от перегрузки по переменному/постоянному напряжению 300 В RMS.

Ёмкость

Диапазон	Разрешение	Основная погрешность
60,00 нФ	0,01 нФ	± (3,0% и.в. + 5 е.м.р)
600,0 нФ	0,1 нФ
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ	± (3,5% и.в. + 10 е.м.р)
4000 мкФ	1 мкФ	± (5,0% и.в. + 10 е.м.р)

Погрешность не указана для ёмкости < 6 нФ;
Значения ёмкости указаны в интервале 10…100% диапазона;
Защита от перегрузки по переменному/постоянному напряжению 300 В RMS.

Дополнительные характеристики

Питание
Питание измерителя	Батарея 1,5 В типа LR6 (АА) - 2 шт.
Категория электробезопасности	CAT IV/600 В CAT III/1000 В

Условия окружающей среды и другие технические данные
Диапазон рабочих температур	5…40 °C при относительной влажности < 80%
Диапазон температур при хранении	-20…60 °C при относительной влажности < 80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40
Нормальные условия для поверки	Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 %
Уровень загрязнения	2
Размеры	230 x 44 x 66 мм
Масса	270 гр. (с элементами питания)
Дисплей	ЖКИ с подсветкой, 4-х цифровой
Высота над уровнем моря	˂ 2000 м
Зев измерительный	16 мм
Тестирование диодов	I=0,15 мA, U₀˂3 В DC
Целостность цепи	звуковая индикация R<50 Ом при I ˂ 0,35 мА
Индикация превышения диапазона	OL
Индикация разряда батареи
Частота измерений	3 изм./сек
Входное сопротивление	10 MОм (AC/DC)
Входное сопротивление для LowZ	10 MОм (AC/DC)
Диапазон бесконтактного индикатора переменного напряжения	200…1000 В (50/60 Гц)
Коэф.пиковых значений	˂ 3
Диапазон переменного сигнала: - синусоидальный сигнал - все сигналы	50…1000 Гц 50…60 Гц
Время бездействия до самоотключения	15 мин.
Макс. высота падения	2 м
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013
