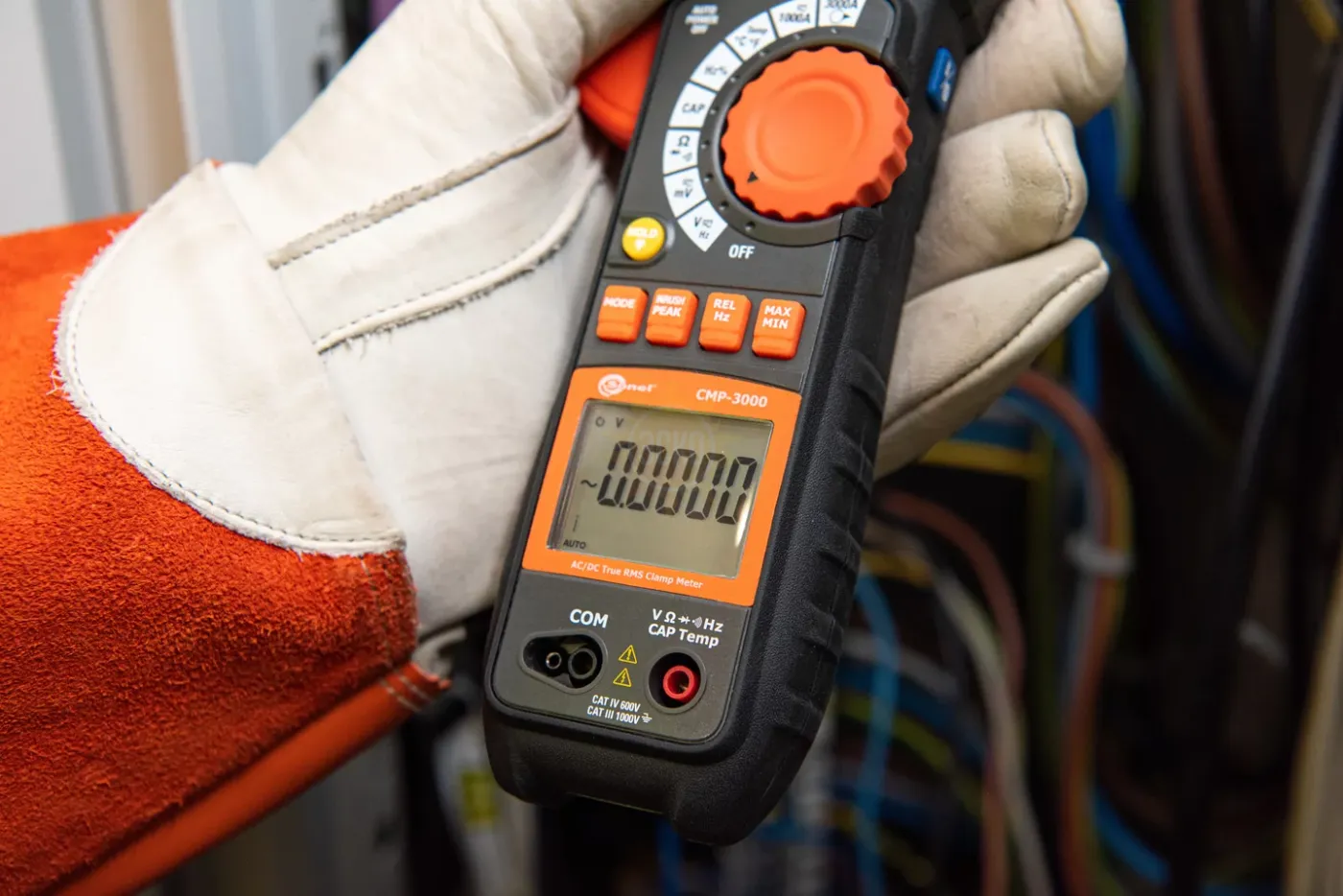

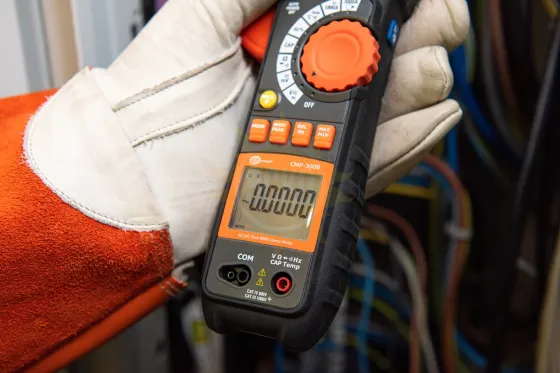

СМP-3000 - клещи электроизмерительные

распечатать описание в PDF

Артикул: WMRUCMP3000

Температура хранения

-20…60 °C при относительной влажности < 80%

Переменное напряжение U

1000 В

Постоянное напряжение U

1000 В

Ток постоянный

1000

Ток переменный

3000

Источник питания

Батарея 9 В типа 6LR61

Температура рабочая

от +5 до +40 °C

Класс защиты

IP40;Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005

Дисплей

ЖКИ с подсветкой на 5 цифр

Размеры

230 x 76 x 40 мм

Вес

501 гр. (с элементами питания)

65 400 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 89688-23
до 07.08.2028

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор SONEL в России

Назначение и область применения

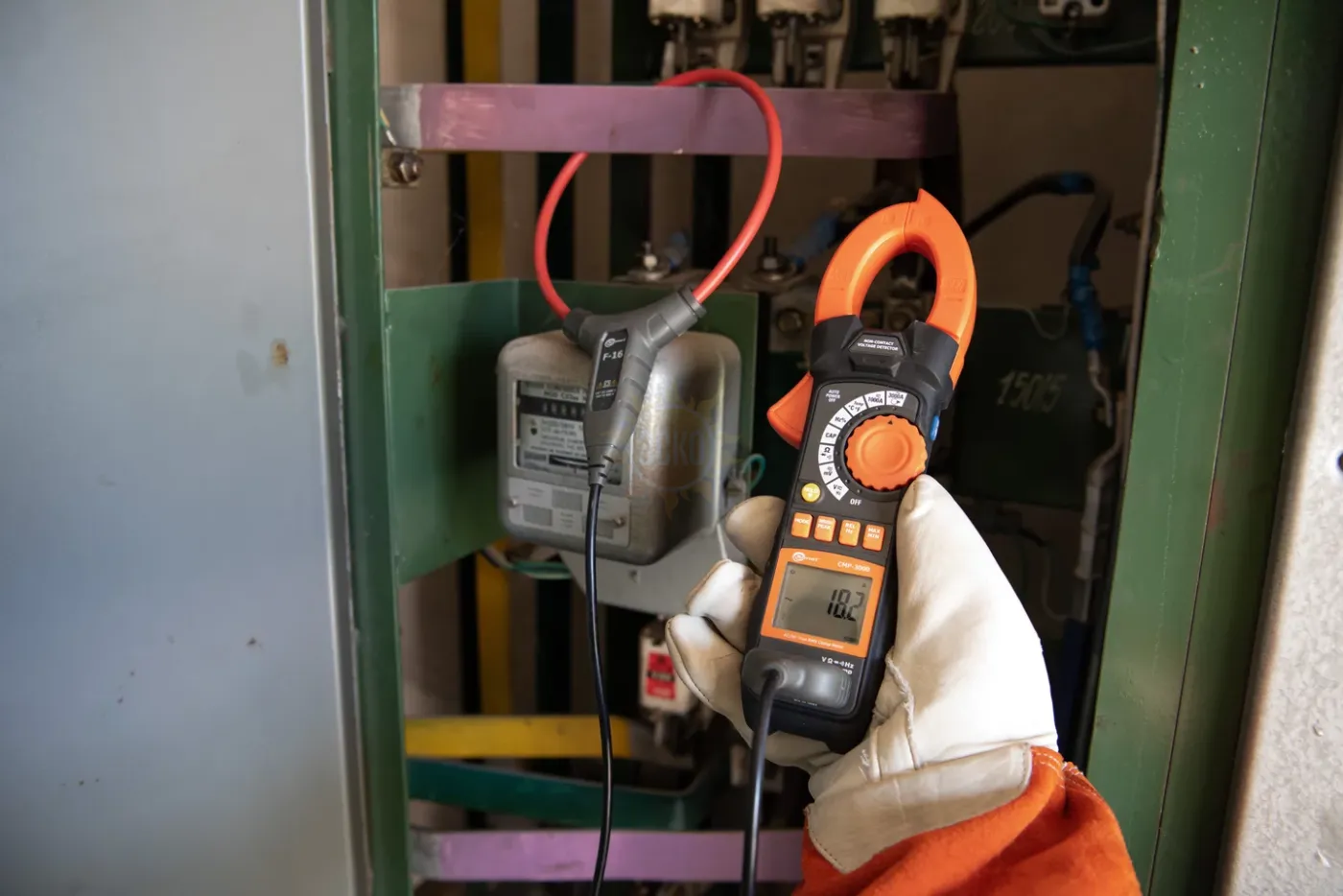

Профессиональные токоизмерительные клещи нового поколения, в сочетании новаторских решений. Гибкие токовые зажимы диаметром 160 мм обеспечивают легкое и безопасное измерение переменного тока до 3000 А. Зажим подключается к клещам с помощью кабеля длиной 170 см, что позволяет работать вдали от токоведущих частей электроустановки. Форма жестких разработана для облегчения тестирования в труднодоступных и тесных местах. В характерном выступе на верхней части губок расположен датчик бесконтактного индикатора напряжения.

Функциональные возможности

измерение переменного тока в диапазоне до 3000 А (True RMS);
измерение постоянного тока до 1000 А;
режим измерения пусковых токов (время интегрирования 106 мс);
измерение напряжения переменного тока до 1000 В (True RMS);
измерение напряжения постоянного тока до 1000 В;

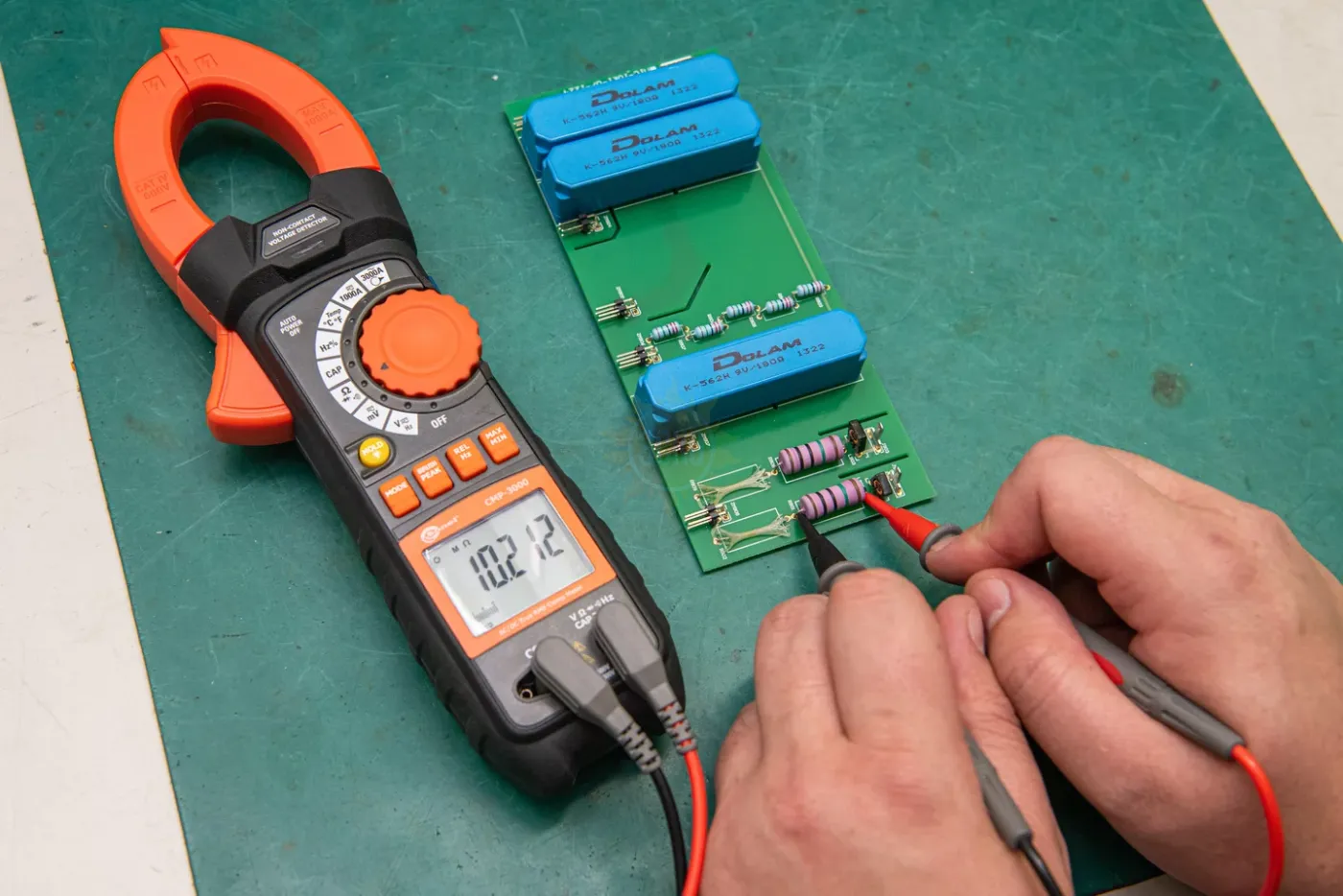

измерение сопротивления;
измерение емкости;
измерение температуры;
измерение частоты;
тестирование диодов;
контроль целостности электрических соединений;
фонарик.

технические характеристики

Напряжение постоянного тока

Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
500,00 мВ	0,01 мВ	± (0,1% и.в.+ 4 е.м.р)	10 МОм
5,0000 В	0,0001 В
50,000 В	0,001 В
500,00 В	0,01 В
1000,0 В	0,1 В	± (0,2% и.в.+ 5 е.м.р)

Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.

Напряжение переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
500,00 мВ	0,01 мВ	± (1,0% и.в.+ 9 е.м.р)	10 МОм
5,0000 В	0,0001 В
50,000 В	0,001 В
500,00 В	0,01 В
1000,0 В	0,1 В

Значения напряжения определены в границах от 5 до 100% диапазона;
Диапазон частоты: 50…1000 Гц;
Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.

Переменный ток (True RMS)

Диапазон	Диапазон частот	Разрешение	Основная погрешность
1000,0 A	50…100 Гц	0,1 A	± (2,8% и.в. + 8 е.м.р)
3000,0 А	50 Гц	0,1 A	± (2,8% и.в. + 8 е.м.р)

Значения силы тока определены в границах от 5 до 100% диапазона.

Постоянный ток

Диапазон	Разрешение	Основная погрешность
1000,0 A	0,1 A	± (2,5% и.в. + 5 е.м.р)

Сопротивление

Диапазон	Разрешение	Основная погрешность
500,00 Ом	0,01 Ом	± (1,0% и.в. + 9 е.м.р)
5,0000 кОм	0,0001 кОм	± (1,0% и.в. + 4 е.м.р)
50,000 кОм	0,001 кОм
500,00 кОм	0,01 кОм
5,0000 MОм	0,0001 MОм	± (1,0% и.в. + 9 е.м.р)
50,000 MОм	0,001 MОм	± (1,0% и.в. + 10 е.м.р)

Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.

Ёмкость

Диапазон	Разрешение	Основная погрешность
500,00 нФ	0,01 нФ	± (4,0% и.в. + 40 е.м.р)
5,0000 мкФ	0,0001 мкФ	± (5,0% и.в. + 9 е.м.р)
50,000 мкФ	0,001 мкФ	± (6,0% и.в. + 9 е.м.р)
500,00 мкФ	0,01 мкФ
5,0000 мФ	0,0001 мФ

Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.

Температура

Диапазон	Разрешение	Основная погрешность
-100,0...1000 °C	0,1 или 1 °C	± (1,0% и.в. + 2°C)

Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
Погрешность температурного зонда не учитывается.

Частота

Диапазон	Разрешение	Основная погрешность
50,000 Гц	0,001 Гц	± (0,3% и.в. + 2 е.м.р)
500,00 Гц	0,01 Гц
5,0000 кГц	0,0001 кГц
50,000 кГц	0,001 кГц
500,00 кГц	0,01 кГц
5,0000 МГц	0,0001 МГц
50,000 МГц	0,001 МГц

Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
Чувствительность:
> 0,8 В RMS для 20…80% заполнения цикла и < 100 кГц.
> 5 В RMS для 20…80% заполнения цикла и > 100 кГц.

Дополнительные характеристики

Питание
Питание измерителя	Батарея 9 В типа 6LR61
Категория электробезопасности	CAT IV/600 В CAT III/1000 В

Условия окружающей среды и другие технические данные
Диапазон рабочих температур	5…40 °C при относительной влажности < 80%
Диапазон температур при хранении	-20…60 °C при относительной влажности < 80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40
Нормальные условия для поверки	Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 %
Уровень загрязнения	2
Размеры	230 x 76 x 40 мм
Размеры гибких клещей	140 х 180 мм
Масса	501 гр. (с элементами питания)
Дисплей	ЖКИ с подсветкой на 5 цифр
Высота над уровнем моря	˂ 2000 м
Зев клещей	48 мм
Тестирование диодов	I=0,3 мA, U₀˂2,8 В DC
Целостность цепи	звуковая индикация R<50 Ом при I ˂ 0,5 мА
Индикация превышения диапазона	OL
Индикация разряда батареи
Частота измерений	2 изм./сек
Входное сопротивление	10 MОм (AC/DC)
Диапазон бесконтактного индикатора переменного напряжения	10…1000 В (50/60 Гц)
Время отклика для функции PEAK	1 мс
Функция INRUSH: - время дискретизации - время интеграции	37,5 Гц (RMS), 2,4576 МГц (часы) 106 мс
Коэф.пиковых значений для 50/60 Гц и показаний из 5…100% диапазона: - диапазон 40…400 А - диапазон 1000 А	3,0 1,4
Полоса частот	50…1000 Гц
Время бездействия до самоотключения	30 мин.
Макс. высота падения	2 м
Датчик температуры	Термоэлектрический зонд типа К
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013

Комплект поставки

Наименование	Количество	Индекс
Адаптер для термопары	1	WAADATEMK
Кейс пластиковый M2	1	WAWALM2
Клещи гибкие F-16	1	WACEGF16
Комплект измерительных проводов CMP/СММ (CAT IV, M)	1	WAPRZCMM2
Термопара	1	WASONTEMK
