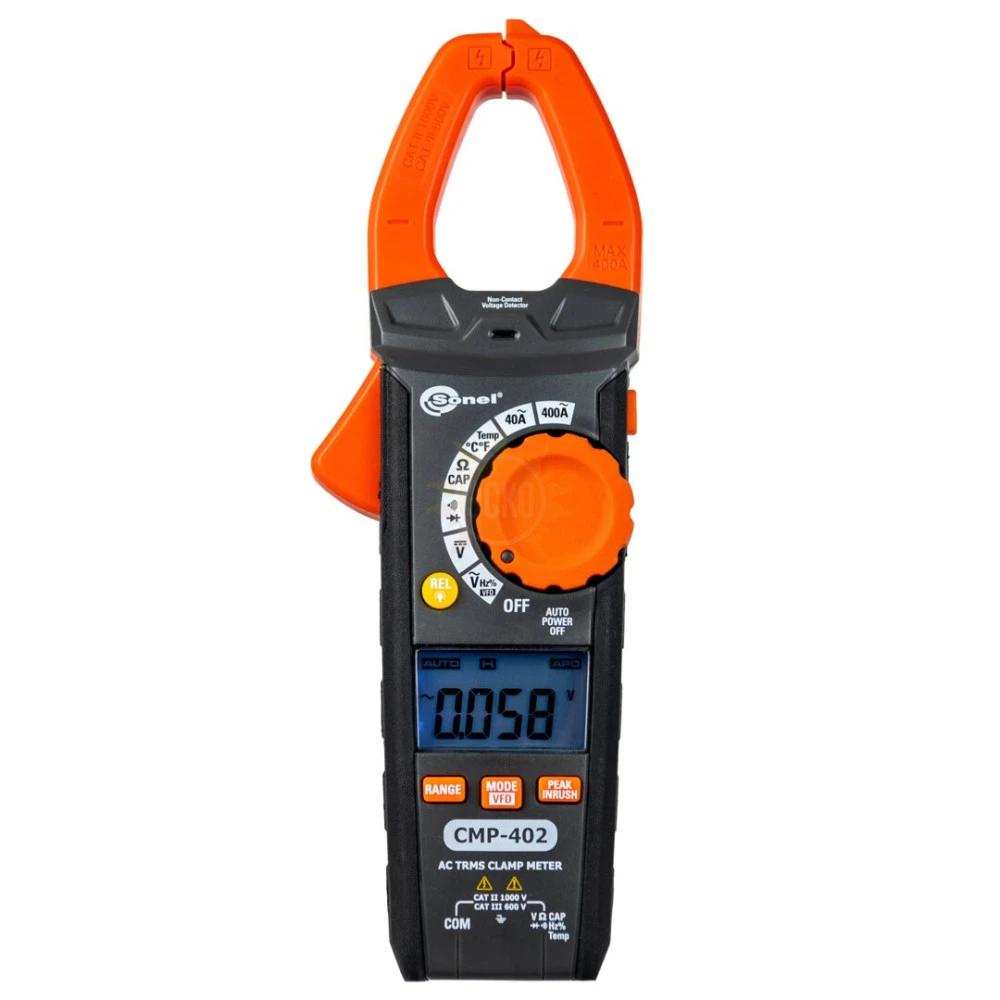

СМP-402 - клещи электроизмерительные

распечатать описание в PDF

Артикул: WMRUCMP402

Переменное напряжение U

1000 В

Постоянное напряжение U

1000 В

Переменный ток I

400 А

Температура рабочая

от +5 до +40 °C

Температура эксплуатации

-20…60 °C при относительной влажности < 80%

Класс защиты

IP30

Дисплей

ЖКИ с подсветкой 4-х значный

Питание

Батарея 1,5 В типа LR03 (ААА) 3 шт.

Размеры

220 x 80 x 39 мм

Вес

266 гр. (с элементами питания)

14 400 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

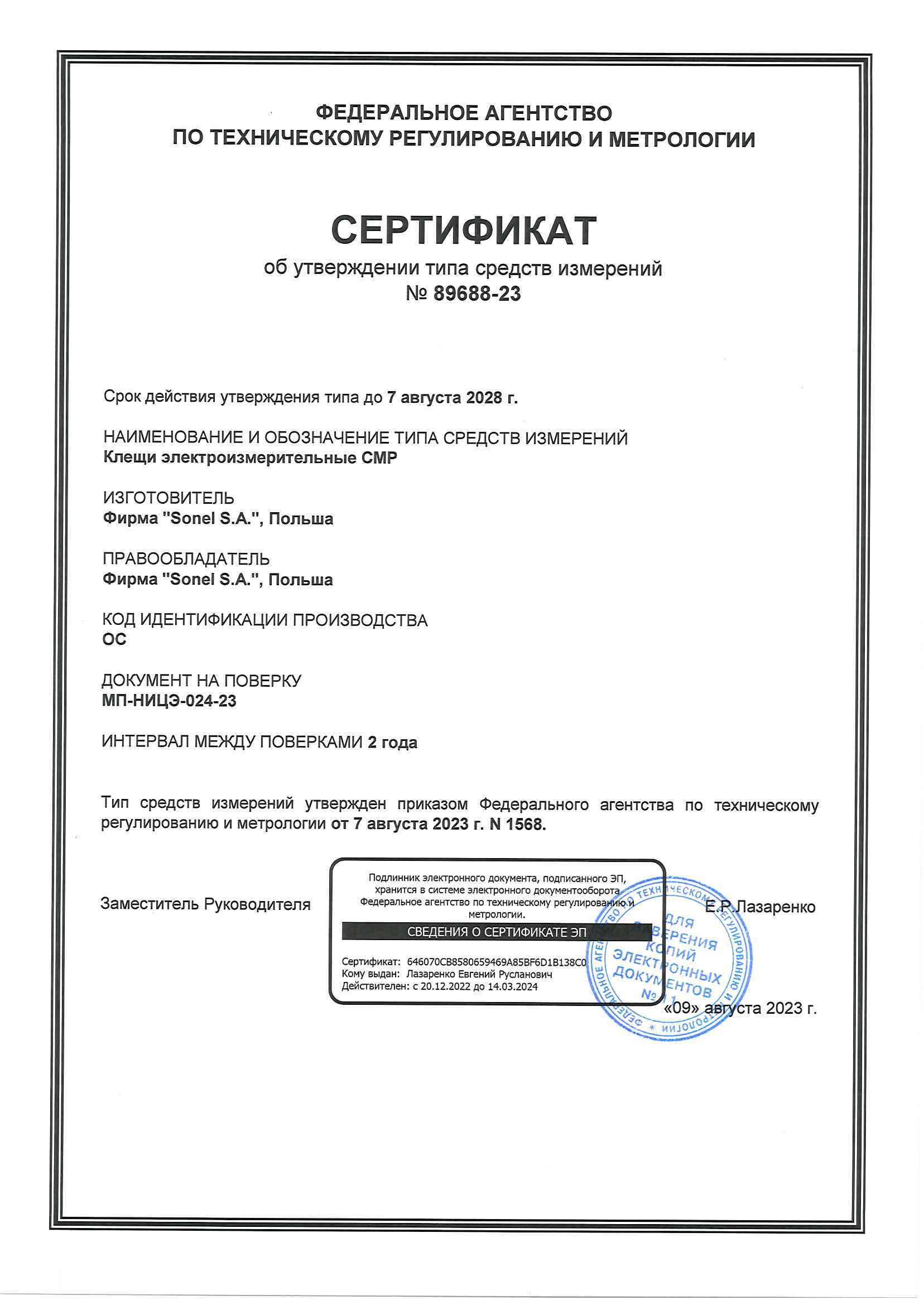

Госреестр 89688-23
до 07.08.2028

ТД «ЭСКО» официальный дистрибьютор SONEL в России

Назначение и область применения

Клещи электроизмерительные CMP-402 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Максимальный измерительный зев составляет 30 мм.

Подробные технические характеристики CMP-402

Напряжение постоянного тока
Диапазон	Разрешение	Основная погрешность	Входное сопротивление
4,000 В	0,001 В	± (1,0% и.в.+ 3 е.м.р)	10 МОм
40,00 В	0,01 В	± (1,0% и.в.+ 3 е.м.р)
400,0 В	0,1 В	± (1,2% и.в.+ 5 е.м.р)
1000 В	1 В	± (1,2% и.в.+ 5 е.м.р)

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Напряжение переменного тока (True RMS) и VFD
Диапазон	Разрешение	Основная погрешность для частоты 50…60 Гц (все формы сигнала)	Основная погрешность для частоты 50 Гц … 1 кГц (синусоидальная форма)
4,000 В	0,001 В	± (1,2% и.в.+ 5 е.м.р)	± (1,2% и.в.+ 5 е.м.р)
40,00 В	0,01 В
400,0 В	0,1 В
1000 В	1 В	± (1,5% и.в.+ 5 е.м.р)	± (1,5% и.в.+ 5 е.м.р)

Значения напряжения определены в границах от 5 до 100% диапазона;
Входное сопротивление 10 МОм;
Диапазон частоты: 50…1000 Гц;
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Диапазон напряжения переменного тока для режима VFD: 100…600 В.

Переменный ток (True RMS)
Диапазон	Разрешение	Основная погрешность
40,00 A	0,01 A	± (2,0% и.в. + 8 е.м.р)
400,0 А	0,1 A	± (2,5% и.в. + 8 е.м.р)

Значения силы тока определены в границах от 5 до 100% диапазона;
Диапазон частоты: 50…60 Гц;
Защита от перегрузки 400 А.

Сопротивление
Диапазон	Разрешение	Основная погрешность
400,0 Ом	0,1 Ом	± (1,0% и.в. + 4 е.м.р)
4,000 кОм	0,001 кОм	± (1,5% и.в. + 2 е.м.р)
40,00 кОм	0,01 кОм
400,0 кОм	0,1 кОм
4,000 MОм	0,001 MОм	± (2,0% и.в. + 5 е.м.р)
40,00 MОм	0,01 MОм	± (3,0% и.в. + 8 е.м.р)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Ёмкость
Диапазон	Разрешение	Основная погрешность
9,999 нФ	0,001 нФ	Не определено
99,99 нФ	0,01 нФ	± (4,5% и.в. + 20 е.м.р)
999,9 нФ	0,1 нФ	± (3,0% и.в. + 5 е.м.р)
9,999 мкФ	0,001 мкФ
99,99 мкФ	0,01 мкФ
999,9 мкФ	0,1 мкФ
9,999 мФ	0,001 мФ
99,99 мФ	0,01 мФ	± (5,0% и.в. + 5 е.м.р)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Температура
Диапазон	Разрешение	Основная погрешность
-20,0...1000 °C	0,1 или 1 °C	± (3,0% и.в. + 3°C)
-4,0...1832 °F	0,1 или 1 °F	± (3,0% и.в. + 5°F)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
Погрешность температурного зонда не учитывается.

Частота (напряжение)
Диапазон	Разрешение	Основная погрешность
99,99 Гц	0,01 Гц	± (1,0% и.в. + 5 е.м.р)
999,9 Гц	0,1 Гц
9,999 кГц	0,001 кГц
99,99 кГц	0,01 кГц

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Чувствительность: > 2 В RMS.

Частота (ток)
Диапазон	Разрешение	Основная погрешность
99,99 Гц	0,01 Гц	± (1,0% и.в. + 5 е.м.р)
999,9 Гц	0,1 Гц	± (1,0% и.в. + 5 е.м.р)

Чувствительность: > 20 А, > 45 Гц.

Коэффициент заполнения импульса
Диапазон	Разрешение	Основная погрешность
20,0...80,0 %	0,1 %	± (1,2% и.в. + 10 е.м.р)

Амплитуда импульса: ≥ 5 В;
Ширина импульса: 0,1…100 мс;
Частота: 45 Гц…10 кГц.

Дополнительные характеристики

Питание
Питание измерителя	Батарея 1,5 В типа LR03 (ААА) 3 шт.
Категория электробезопасности	CAT III/600 В CAT II/1000 В

Условия окружающей среды и другие технические данные
Диапазон рабочих температур	5…40 °C при относительной влажности < 80%
Диапазон температур при хранении	-20…60 °C при относительной влажности < 80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP30
Нормальные условия для поверки	Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 %
Уровень загрязнения	2
Размеры	220 x 80 x 39 мм
Масса:	266 гр. (с элементами питания)
Дисплей	ЖКИ с подсветкой 4-х значный
Высота над уровнем моря	≤ 2000 м
Зев клещей	30 мм
Тестирование диодов	I=1,0 мA, U₀˂3,0 В DC
Целостность цепи	звуковая индикация R<50 Ом при I ˂ 1,5 мА
Индикация превышения диапазона	OL
Индикация разряда батареи
Частота измерений	3 изм./сек
Входное сопротивление	10 MОм (AC/DC)
Диапазон бесконтактного индикатора переменного напряжения	100…1000 В (50/60 Гц)
Диапазон измерения частоты AC: - волны синусоидальной формы - произвольной формы	50…2000 Гц 50…60 Гц
Время отклика для функции PEAK	˂ 10 мс
Функция INRUSH: - время дискретизации - время интеграции - чувствительность	48 Гц (RMS), 400 kГц (часы) 100 мс > 2 А AC
Функция VFD: - рабочее напряжение	100…600 В AC
Время автоотключения	15 мин.
Датчик температуры	Термоэлектрический зонд типа К
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013

Стандартная комплектация

	Количество
Адаптер для термопары	1
Термопара	1

Дополнительная комплектация


Адаптер напряжения AHV-3
Комплект измерительных проводов CMM/CMP
Комплект измерительных проводов CMM/CMP с разъёмами типа «банан»
Комплект измерительных проводов CMP
Комплект измерительных проводов CMP/СММ (CAT IV, M)
Комплект мини зажимов «Крокодил» CMM/CMP
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А голубой
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А жёлтый
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А зелёный
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А красный
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А чёрный
Соединитель электрический — адаптер AC-16
Термопара типа К байонетный
Термопара типа К металлический
Футляр M13
