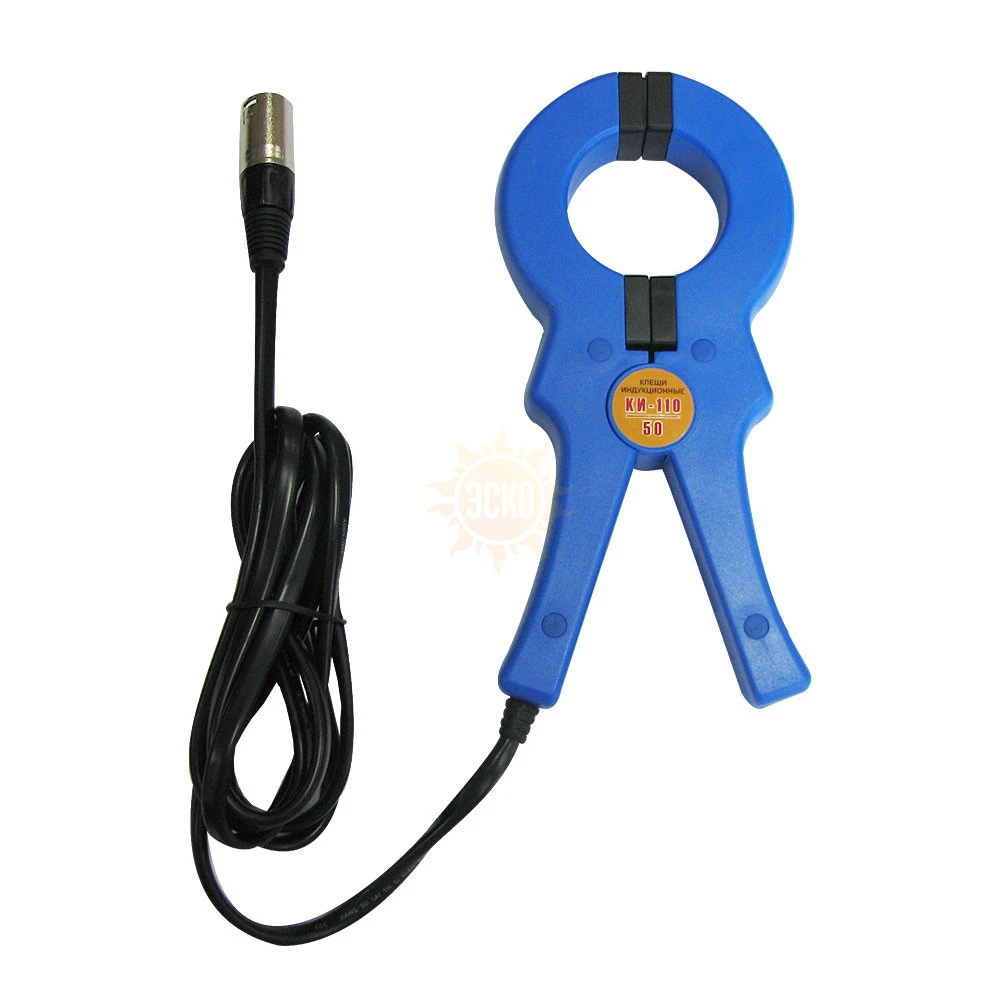

Клещи индукционные КИ-110

Назначение клещей индуктивных КИ-110/50:

Клещи индукционные КИ-110/50 имеют внутренний диаметр 50 мм и предназначены для подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты ограниченной мощности от генераторов АГ-114.1, АГ-144.1 и АГ-120Т, а также для выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Для подключения клещей индукционных КИ-110/50 к трассопоисковым приемникам АП-014, АП-027, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.010.

Методика работы клещей индуктивных КИ-110/50:

Трассировка кабельной линии (в том числе находящейся под напряжением):

• Подключить индукционные клещи к выходному разъему генератора;
• Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора;
• Обхватить до смыкания полуколец индукционными клещами кабель;
• Включить на генераторе генерацию трассировочного сигнала;
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии;
• При завершении трассировки отключить на генераторе режим генерации;
• Снять индукционные клещи с кабеля.

Выбор кабеля из пучка:

• Подать на выделенный кабель сигнал испытательной частоты;
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии;
• Подключить к трассопоисковому приемнику индукционные клещи;
• Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
