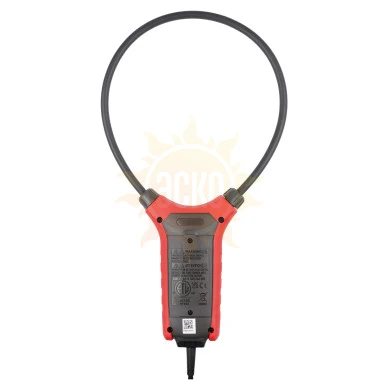

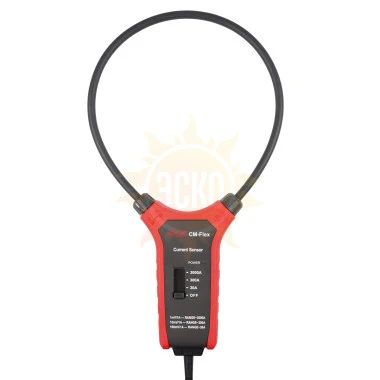

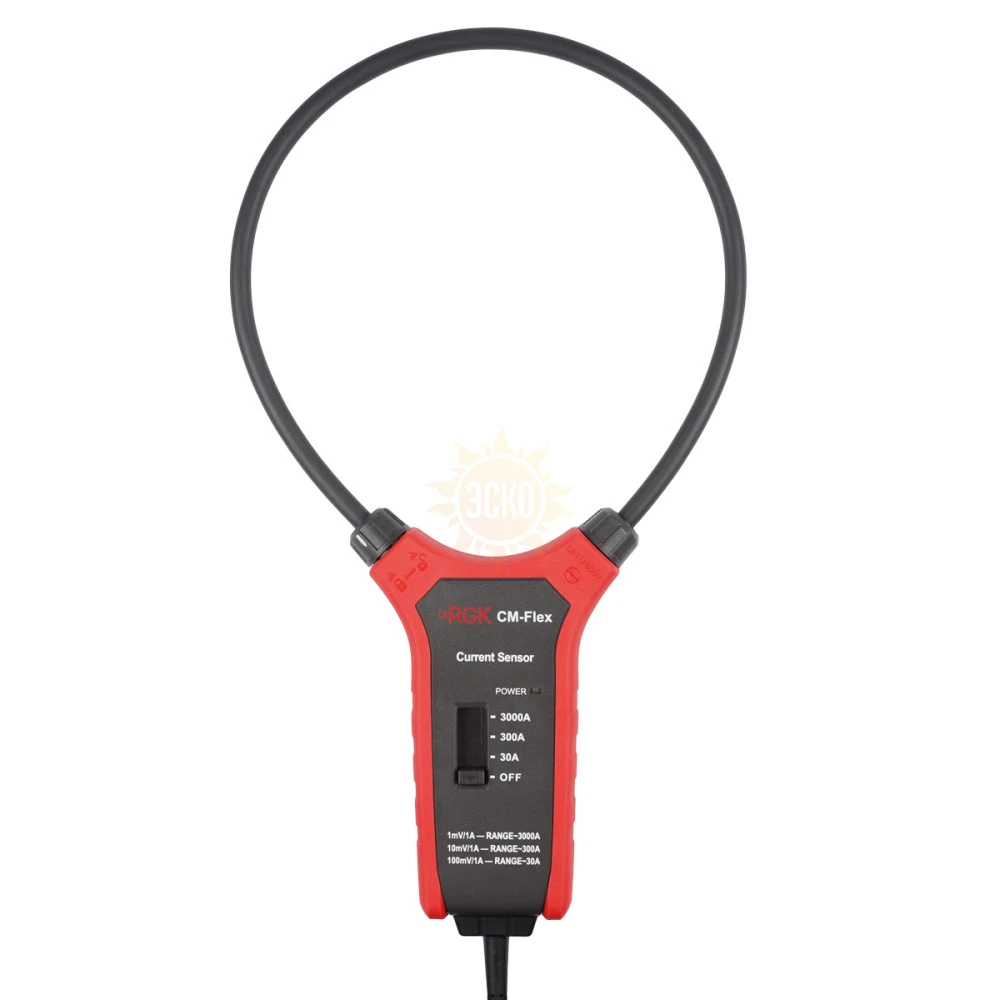

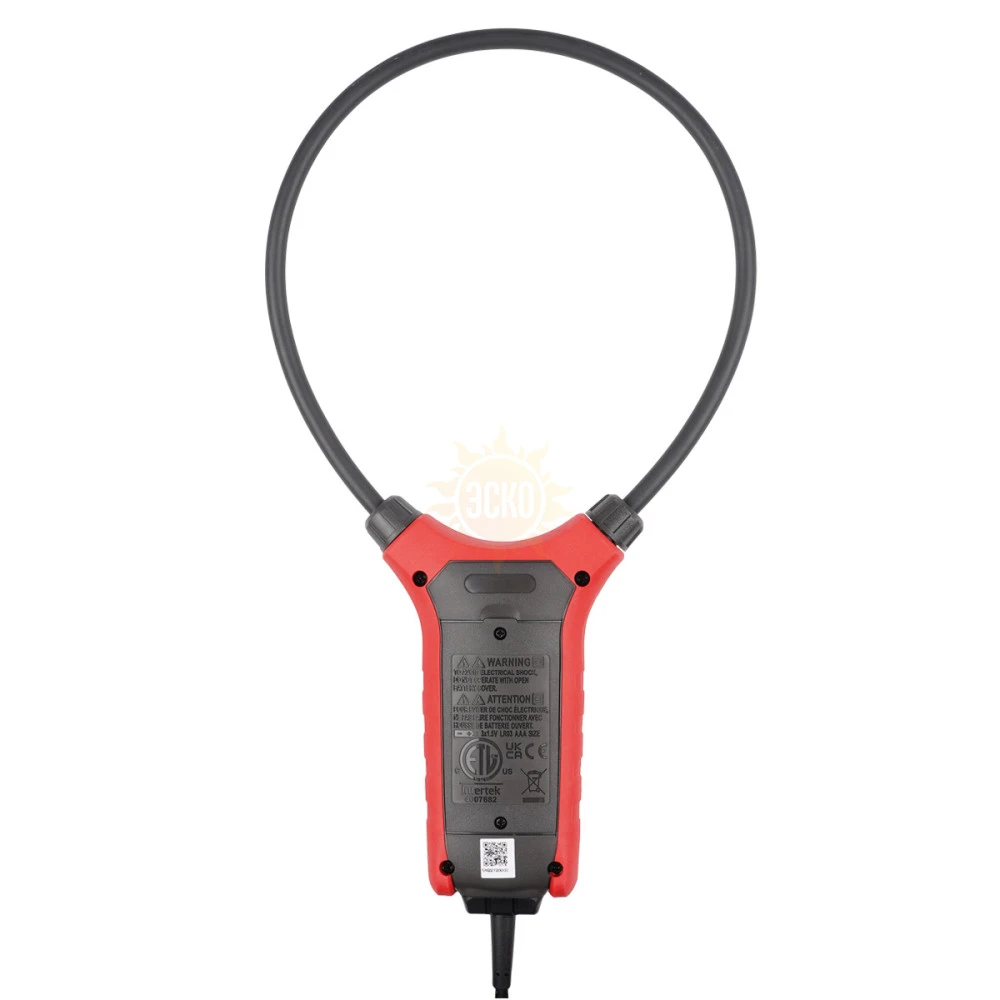

Описание Токовый датчик RGK CM-Flex
Токовый датчик RGK CM-Flex - это удобное и эффективное решение для точного измерения силы переменного тока большого номинала - до 3000 А. Устройство предназначено для расширения функционала токовых клещей и мультиметров, которые поддерживают такие измерительные аксессуары.
Датчик промышленного класса
Широкий рабочий диапазон и возможность фиксировать токи высокой, до 500 Гц, частоты делают прибор подходящим выбором для инспекций силовых систем и промышленного оборудования. Благодаря длинной петле можно тестировать проводники диаметром до 14 см.
Бесконтактный метод
Гибкий токоизмерительный датчик RGK CM-Flex позволяет легко выполнить измерения при сильной скученности проводников, в тесных распределительных щитах и шкафах. При работе не нарушается целостность силовых линий, что положительно сказывается на общей надежности системы.
Безопасность
Петля датчика надежно фиксируется замком, а длинный провод дает возможность отойти на безопасное расстояние от объекта. Эта модель сертифицирована в соответствии с требовании высшей категории электробезопасности CAT IV 600 В, что позволяет уверенно использовать устройство в профессиональной деятельности при тестировании силового, высоконагруженного оборудования.
Два формата подключения

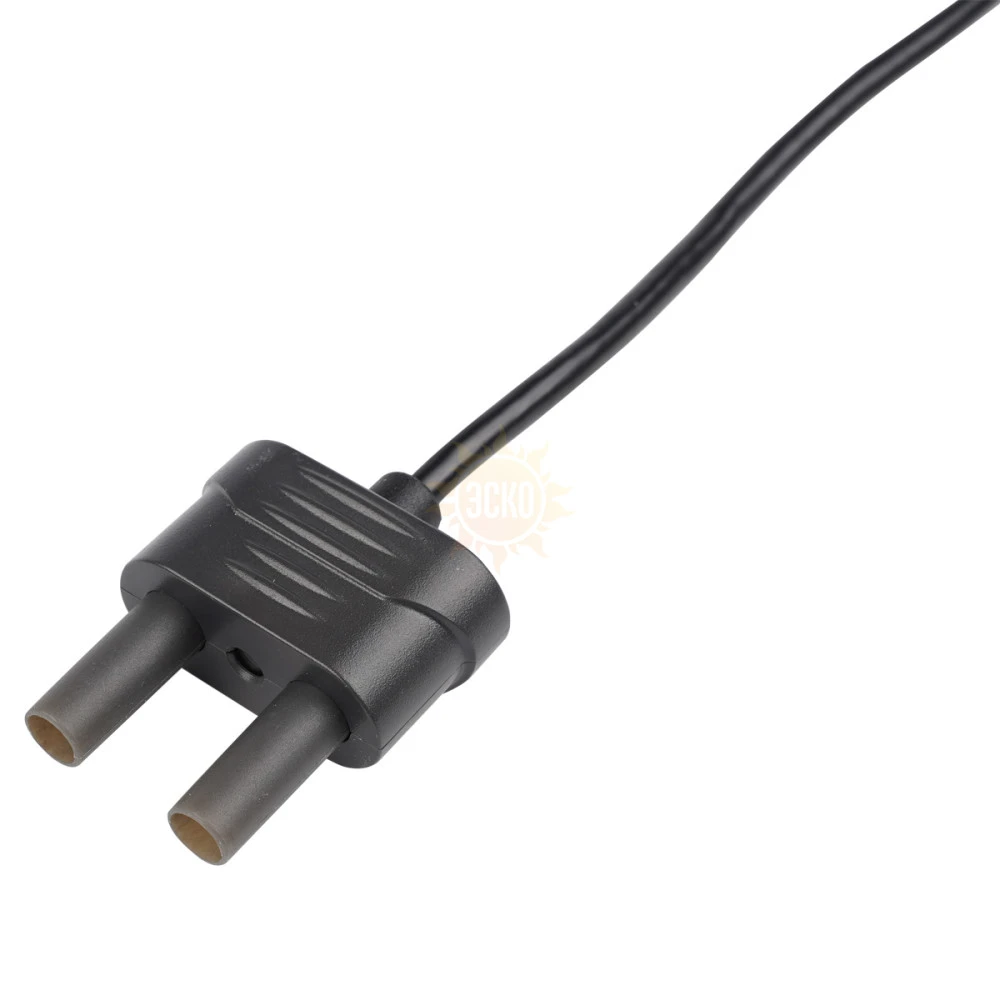

Гибкий токовый датчик RGK CM-Flex оснащен вилкой с 4-миллиметровыми штекерами для подключения к мультиметрам и клещам. В комплект также входит переходник под разъем стандарта BNC.
Характеристики Токовый датчик RGK CM-Flex
| RGK CM-Flex | |||
|---|---|---|---|
| Параметры измерения силы переменного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Коэффициент трансформации | Пределы допускаемой основной абсолютной погрешности измерений |
| 30,00 A | 0,1 A | 100 мВ/1 А | ±(0,03●I+5 е.м.р.) |
| 300,0 A | 1 A | 10 мВ/1 А | |
| 3000 A | 10 A | 1 мВ/1 А | |
| Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 45-500 Гц | |||
| Общие характеристики | |
|---|---|
| Разрядность дисплея | 6000 |
| Ошибка при отклонении исследуемого проводника от центрального положения | дополнительная погрешность ± 3,0% |
| Максимальный диаметр проводника | 14 см |
| Класс защиты от перенапряжения | CAT IV 600 В |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление, | от 0 до +50 °С не более 80 % от 84,0 до 106,7 кПа |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха | от +18 до +28 °С до 80 % |
| Температура хранения Влажность хранения | от -20 до +60 °C до 80 % |
| Степень загрязнения | 2 |
| Питание | 3 батареи, ААА |
| Параметры электрического питания: - напряжение постоянного тока | 4,5 В |
| Габаритные размеры | 267 x 120 x 34 мм |
| Масса | 0,26 кг |

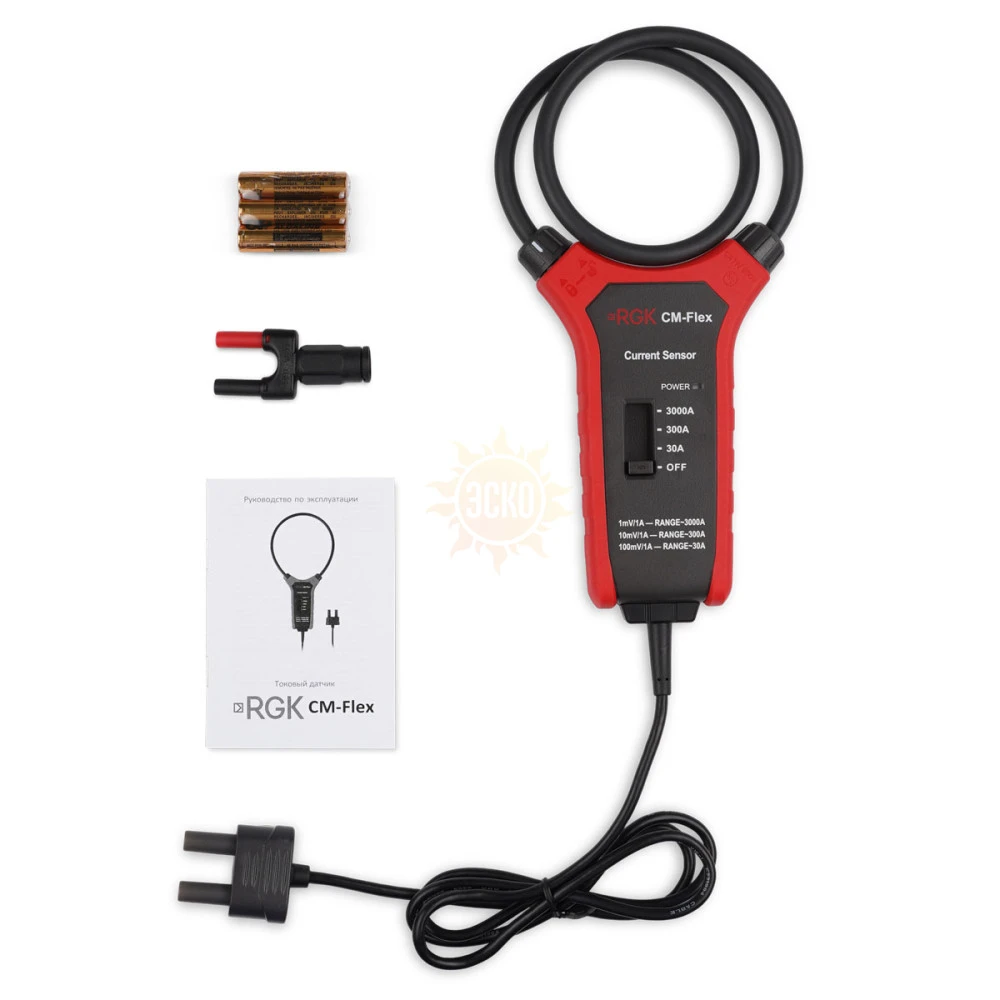

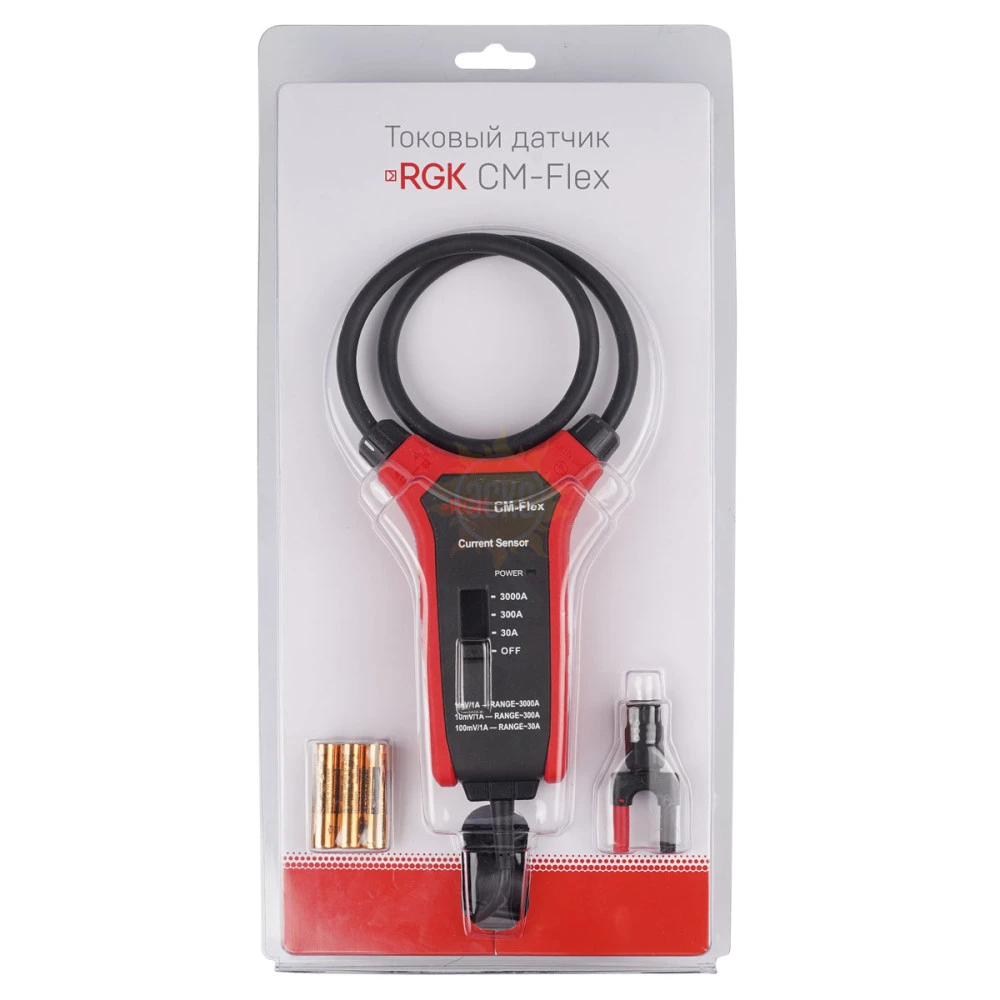

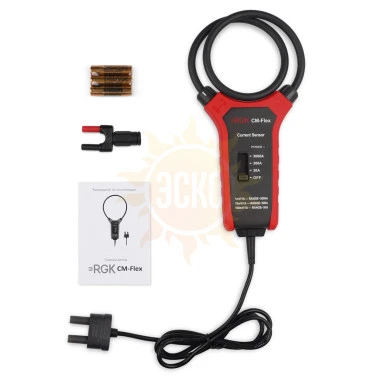

Комплектация Токовый датчик RGK CM-Flex
| № | Наименование | Количество |
|---|---|---|
| 1 | Токовый датчик RGK CM-Flex | 1 |
| 2 | Батареи питания, 1,5 В (ААА) | 3 |
| 3 | Переходник на BNC | 1 |
| 4 | Руководство по эксплуатации | 1 |
