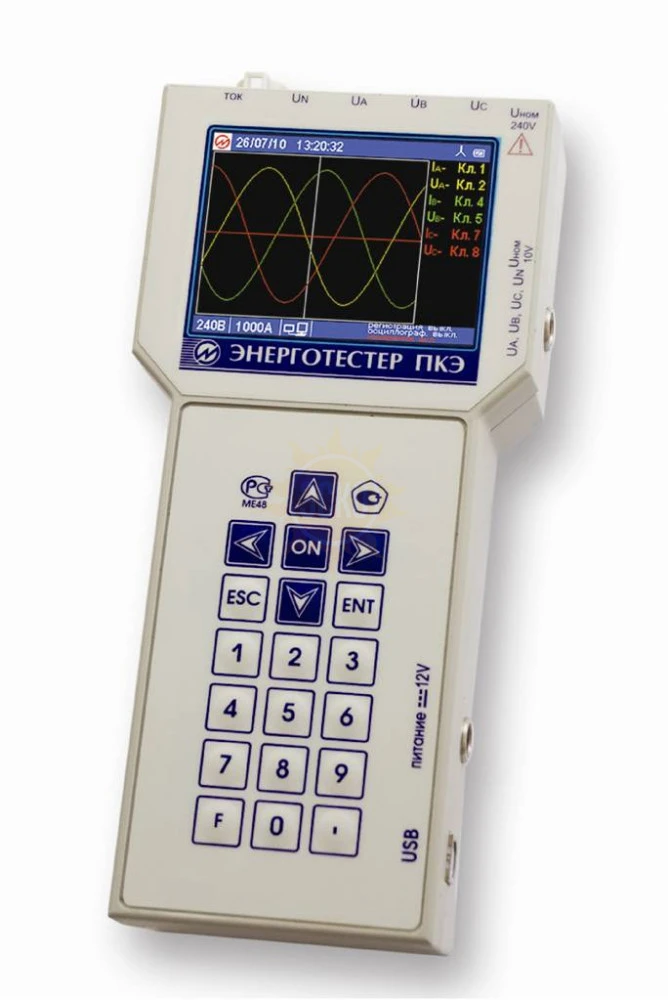

Энерготестер ПКЭ-А-А1— прибор для измерений показателей качества электрической энергии

распечатать описание в PDF

Артикул: 5450

Энерготестер ПКЭ-А-А1— прибор для измерений показателей качества электрической энергии

Электропитание

Нет

Нормальная область значений относительной влажности воздуха

Нет

Частота

40 70 Гц

Сопротивление

Нет

Особенности

Измерения потерь электроэнергии

Дисплей

цена по запросу

с поверкой +3 650 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 18 месяцев

Госреестр 53602-13
до 30.03.2028

Межповерочный интервал 4 года

ТД «ЭСКО» официальный дистрибьютор Марс-Энерго в России

Описание Марс-Энерго Энерготестер ПКЭ-А-А1

Энерготестер ПКЭ-А-А -анализатор ПКЭ по новым ГОСТ 32144-2013, и ГОСТ 30804.4.30-2013 класс А, измеритель и регистратор в одном приборе.

Область применения прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А:

Измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности и энергии;
Проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации;
Проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
Измерения потерь электроэнергии.

Энерготестер ПКЭ-А обеспечивает регистрацию с последующей передачей на персональный компьютер (ПК):

Статистических данных по ПКЭ:

Количество измерений ПКЭ, попавших в нормально допускаемые пределы (НДП), предельно допускаемые пределы (ПДП) и не попавших в эти пределы в течение суток, при этом интервал усреднения для отклонения частоты составляет 10 с., для остальных ПКЭ 3 с., 10 мин., 2 ч глубина регистрации - 512 суток;

Значений и длительностей провалов напряжения и перенапряжений;
Значений кратковременной дозы фликера при интервале времени измерения 10 мин.;
Значений ПКЭ по ГОСТ Р 51317.4.30 и параметров электрической сети со временем усреднения 3 сек., 10 мин. и 2 ч., глубина регистрации, не менее:

- 36 часов для времени усреднения 3 с,

- 12 месяцев при времени усреднения 10 мин,

- 4 месяца при времени усреднения 2 ч;

Регистрация данных, поступающих непосредственно с АЦП, с частотой 10 кГц (3 фазы напряжения и 3 фазы тока) в режиме записи цифровой осциллограммы, длительность регистрации - 1 час при отсутствии других архивов).

Характеристики Марс-Энерго Энерготестер ПКЭ-А-А1

Наименование варианта	Диапазоны измерений тока
Энерготестер ПКЭ-А-А «10А»	100мА÷15А Iном=10А
Энерготестер ПКЭ-А-А «100А»	1А÷150А Iном=100А
Энерготестер ПКЭ-А-А «1000А»	10А÷1200А I ном=1000А
Энерготестер ПКЭ-А-А «10А+1000А»	100мА÷15АIном=10А, 10А÷1200АIном=1000А
Энерготестер ПКЭ-А-А «10А+100А/1000А »	100мА÷15А Iном=10А, 1А÷150А Iном=100А 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «10А + 100А»	100мА÷15А Iном=10А, 1А÷150А Iном=100А
Энерготестер ПКЭ-А-А «100А + 1000А»	1А÷150А Iном=100А, 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «10А /100А/1000А »	100мА÷15А Iном=10А, 1А÷150А Iном=100А, 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «3000А»	3А÷450А Iном=300А, 30А÷4500А Iном=3000А
Энерготестер ПКЭ-А-А «10А+3000А»	100мА÷15А Iном=10А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А
Энерготестер ПКЭ-А-А «100А+3000А»	1А÷150А Iном=100А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А

Основные метрологические характеристики:

Измеряемые величины	Диапазоны измерений	Пределы и вид допускаемой основной погрешности измерений	Примечание
Среднеквадратическое значение напряжения переменного тока [U], В	от 0,0 U_н до 2 U_н	Относительная, % ±[0,1 +0,01 (U_o/U-1)]	Класс А по ГОСТ Р 51317.4.30
Среднеквадратическое значение основной (первой) гармонической составляющей напряжения [U₁], В	от 0,0 U_н до 2 U_н	Относительная, % ±[0,1 +0,01 (U_o/U₁—1)]	-
Напряжение постоянного тока [U_D], В	от 0,0 U_н до 2 U_н	Относительная, % ±[0,2+0,02(U_н/U_D-l)]	-
Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус	от 0 до 360	Абсолютная, градус ±0,1	0,1 U_н ≤ U ≤ 1,5 U_н
Частота переменного тока [f₁], Гц	от 42,5 до 75	Aбсолютная, Гц ±0,01	0,1U_н< U<2 U_н Класс А по ГОСТ Р 51317.4.30
Отклонение частоты, Гц	от -7,5 до 25	Aбсолютная, Гц ±0,01	0,1U_н< U<2 U_н Класс А по ГОСТ Р 51317.4.30
Отрицательное отклонение напряжения, % от U_o	от 0 до 100	Aбсолютная, % от U_o ±0,1
Положительное отклонение напряжения, % от U_o	от 0 до 100	Aбсолютная, % от U_o ±0,1
Установившееся отклонение напряжения, % от U_o	от -100 до 40	Aбсолютная, % от U_o ±0,1
Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, %	от 0 до 20	Aбсолютная, % ±0,15
Суммарный коэффициент гармонических составляющих напряжения [К_U]**, %	от 0 до 100	-	0,1U _н ≤ U ≤ 1,5 U _н U_MAX* 2,8 U_н Класс А по ГОСТ Р 51317.4.30
		Aбсолютная, % ±0,05	К_U < 1,0
		Oтносительная, % ±5,0	К_U > 1,0
Коэффициент гармонической составляющей напряжения порядка h [K_U(h)]**, %	от 0 до 50	-	0,1U _н ≤ U ≤ 1,5 U _н U_MAX* 2,8 U_н; h от 2 до 50 Класс А по ГОСТ Р 51317.4.30
		Aбсолютная, % ±0,05	К_U(h) < 1,0
		Oтносительная, % ±5,0	К_U(h) ≥ 1,0
Среднеквадратическое значение напряжения интергармонической центрированной подгруппы порядка h [U_sgh], В	от 0 до 0,15 U_н	-	0,1U _н < U < 1,5 U _н U_MAX* 2,8 U_н; h от 2 до 50 Класс А по ГОСТ Р 51317.4.30
		Aбсолютная, В ± 0,0005 U0	U_sg,h ≤ 0,01 U _н
		Oтносительная, % ± 5	U_sg,h ≥ 0,01 U _н
Среднеквадратическое значение напряжения информационных сигналов в электрических сетях (напряжение сигналов передавае¬мых по электрическим сетям) при заданной несущей частоте от 0,1 до 3 кГц, [U_s], В	от 0 до 0,3 U_н	-	0,1U _н < U < 1,5 U _н U_MAX* 2,8 U_н Класс А по ГОСТ Р 51317.4.30
		Aбсолютная, В ± 0,0015 U0	U_s ≤ 0,03 U _н
		Oтносительная, % ± 5,0	U_s ≥ 0,03 U _н
Напряжение прямой последовательности, нулевой последовательности и обратной последовательности, В	от 0 до 2 U_н	Абсолютная, В ±0,0015 U0	-
Остаточное напряжение (при провале), В	от 0,01 U_н до 1,1 U_н	Oтносительная, % ±[0,l±0,01(U_o/U-l)]	Класс А по ГОСТ Р 51317.4.30
Остаточное напряжение (при прерывании), В	от 0,01 U_н до 0,2 U_н	Oтносительная, % ±[0,l±0,01(U_o/U-l)]
Глубина провала напряжения, %	от 10 до 100	Aбсолютная, % ±0,2
Длительность прерывания напряжения, с	От 0,01 с до 60 мин	Aбсолютная, с ±0,2
Длительность провала напряжения, с	от 0,02 с до 600 с	Aбсолютная, с ±0,02
Максимальное значение напряжения при перенапряжении, В	от 1,1 U_н до 2 U_н	приведенная, % от U_o ±0,2
Длительность временного перенапряжения, с	от 0,02 с до 600 с	Aбсолютная, с ±0,02	Класс А по ГОСТ Р 51317.4.30
Кратковременная доза фликера, отн.ед.	от 0,2 до 10	Oтносительная, % ±5,0
Длительная доза фликера, отн. ед	от 0,2 до 10	Oтносительная, % ±5,0
Текущее время	-	Aбсолютная, с ±0,005	При синхронизации с Международной шкалой координированного
Текущее время	-	Aбсолютная, с/сут ±0,5	При отсутствии синхронизации с UTC. При температуре от -20 до 55 °С
Примечания: 1. U_н - номинальное напряжение Прибора, определяемое выбранным диапазоном измерения из ряда 240 В, 60 В, 10 В для фазных и из ряда 415 В, 104 В, 17,3 В для межфазных напряжений. U_o- опорное напряжение по ГОСТ Р 54149—2010 задается оператором в виде коэффициента преобразования внешнего измерительного трансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от U_н. 2. * U_MAX - максимальное мгновенное значение напряжения, при котором Прибор индицирует и регистрирует перегрузку. ** Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ Р 51317.4.30, ГОСТ Р51317.4.7 на основе среднеквадратических значений гармонических подгрупп напряжения.

Дополнительные метрологические характеристики:

Измеряемые величины	Диапазоны измерений	Пределы и вид допускаемой основной погрешности измерений	Примечание
Среднеквадратическое значение силы переменного тока (I), А	-	Oтносительная, %	-
	от 0,0 I_н до 2I_н	±[0,1+0,01(I_н/I-1)]^I ±[0,2+0,02(I_н/I-1)]^II ±[0,5+0,05(I_н/I-1)]^III
	от 0,05 I_н до 2I_н	±[1,0+0,05(I_н/1-1)]^IV ±[2,0+0,1 (I_н/I-1)]^V
Среднеквадратическое значение основной (первой) гармоники тока (I₁), А	-	Oтносительная, %	-
	от 0,0 I_н до 2I_н	±[0,1+0,01(I_н/I₁-1)]^I ±[0,2+0,02(I_н/I₁-1)]^II ±[0,5+0,05(I_н/I₁-1)]^III
	от 0,05 I_н до 2I_н	±[1,0+0,05(I_н/I₁-1)]^IV ±[2,0+0,1 (I_н/I₁-1)]^V
Угол фазового сдвига между основными гармоническими составляющими	от 0 до 360	Aбсолютная, граду ±0,2 ^I^II±0,5^III^IV^V	0,2 I_н ≤ I ≤ 2 I_н 0,2 U_н≤ U ≤ 2U_н
Активная электрическая мощность [Р], Вт	от 0,01Р_н до 2,25Р_н	Oтносительная, %	P_н = Q_н = S_н = U_н*I_н; 0,1 U_н ≤U ≤1,5U_н
		±0,1 ^I ±0,2 ^II ±0,5 ^III ±1,0 ^IV; ±2,0 ^V ±0,2 ^I ±0,4^II ±1,0 ^III	K_p = 1 0,05 I_н < I< 1,5 I_н 0,01 I_н < I < 0,05 I_н
		±0,15 ^I ±0,3 ^II ±1,0 ^III ±2,0 ^IV ±4,0 ^V ±0,25 % ^I ±0,5 % ^II	0,5 < \|K_p\| ≤ 1,0 0,1 I_н ≤I ≤1,5 I_н 0.02 I_н ≤I ≤0.1 I_н
		±[0,25+0,02(P_н/P -1)] ^I ±[0,5+0,05(P_н/P -1)] ^II ±[1,0+0,1(P_н/P-1)] ^III ±[2,0+0,1(P_н/P-1)] ^IV	0,2 ≤ \|K_P\| < 0,5 0.1 IH≤I≤1.5 I_н
Реактивная электрическая мощность, рассчитываемая геометрическим методом [Q], вар,	от 0,01 Q_н до 2,25 Q_н	Oтносительная, %	0,1 U_н≤U≤1,5U_н
		±0,2 ^I±0,5 ^II ±1,0 ^III ±2,0 ^IV,V ±0,3 ^I ±0,75 ^II ±1,5 ^III	K_RP = 1 0,05 I_н≤I≤ 1,5 I_н 0,02 I_н≤I≤0,05 I_н
		±0,2 ^I ±0,5 ^II ±1,0 ^III ±2,0 ^IV ±4,0 ^V ±0,3 ^I ±0,75 ^II ±1,5 ^III	0,5 < \|K_RP\| ≤ 1,0 0,1 I_н ≤I ≤1,5 I_н 0.05 I_н ≤I ≤0,1 I_н
		±0,3 ^I ±0,75 ^II ±1,5 ^III ±2,5 ^IV ±4,0 ^V	0,25 ≤\|K_RP\|≤ 0,5 0,1 I_н≤I≤1,5 I_н
Реактивная электрическая мощность основной гармонической составляющей [Q₁], вар	от 0,01 Q_н до 2,25 Q_н	Oтносительная, %	0,1 U_н≤U≤1,5U_н
		±0,1 ^I±0,2 ^II ±0,5 ^III ±1,0 ^IV±2,0 ^V ±0,2 ^I ±0,4 ^II ±1,0 ^III	K_RP = 1 0,05 I_н≤I≤ 1,5 I_н 0,01 I_н≤I≤0,05 I_н
		±0,15 ^I ±0,3 ^II ±1,0 ^III ±2,0 ^IV ±4,0 ^V ±0,25 ^I ±0,50 ^II	0,5 < \|K_RP\| ≤ 1,0 0,1 I_н ≤I ≤1,5 I_н 0,02 I_н ≤I ≤0,1 I_н
		±[0,25+0,02(Q_н/Q - 1)] ^I ±[0,5+0,05(Q_н/Q - 1)] ^II ±[1,0+0,1(Q_н/Q-1)] ^III ±[2,0+0,1 (Q_н/Q - 1)] ^IV	0,2 ≤\|K_RP\|≤ 0,5 0,1 I_н≤I≤1,5 I_н
Полная электрическая мощность [S], В-А	от 0,01 S_н до 2,25 S_н	Oтносительная, %	0,01I_н≤I≤1,5I_н 0,1U_н≤U≤ 1,5U_н
Полная электрическая мощность [S], В-А	от 0,01 S_н до 2,25 S_н	±0,2 ^{I, II} ±1,0 ^III ±2,0 ^IV ±0,2 ^{I, II} ±2,0 ^III ±4,0 ^IV	от 0,1 S_н до 2,25 S_н от 0,01 S _н до 0,1 S_н
Коэффициент мощности [К_p]	от-1,0 до +1,0	Aбсолютная ±0,01 ^{I, II} ±0,04 ^{III, IV}	от 0,05Р_н до 2,25Р_н 0,01 I_н≤ I ≤1,5I_н 0,1U_н≤U≤ 1,5U_н
Активная электрическая энер-гия, прямого и обратного направления, кВт-ч	-	Пределы допускаемой относительной погрешности измерения активной электрической энергии равны пределам допускаемой относительной погрешности измерения активной электрической мощности для этой модификации прибора
Реактивная электрическая энергия, прямого и обратного направления, квар ч	-	Пределы допускаемой относительной погрешности измерения реактивной электрической энергии равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности для этой модификации прибора
Суммарный коэффициент гармонических составляющих тока ^IV [K_I], %	от 0 до 200	-	при использовании БТТ 0,01 I_н≤ I ≤ 2 I_н при использовании токоизмерительны х клещей 0,1 I_н≤ I ≤ 2 I_н
		Aбсолютная, % ±0,05	К_I≤1.0
		Oтносительная, % ±5,0	К_I≥1.0
Коэффициент гармонической составляющей тока порядка h,^IV (K_I(h)), %	от 0 до 100	-	h от 2 до 50 при использовании БТТ 0,01 I_н≤ I ≤ 2 I_н при использовании токоизмерительны х клещей 0,1 I_н≤ I ≤ 2 I_н
		Aбсолютная, % ±0,05	К_I(h)≤1.0
		Oтносительная, % ±5,0	К_I(h)≥1.0
Ток прямой последовательности, нулевой последовательности и обратной последовательности по первой гармонике, А	от 0 до 2 I_н	Aбсолютная, А	-
		±0,01 I_н^{I, II}	0,01 I_н≤ I ≤2 I_н
		±0,02 I_н^{III, IV, V}	0,05 I_н≤ I ≤2 I_н
Среднеквадратическое значение силы тока нейтрального провода, А	от 0 до 2 I_н	Aбсолютная, А	-
		±0,01 I_н^{I, II}	0,01 I_н≤ I ≤2 I_н
		±0,02 I_н^{III, IV, V}	0,05 I_н≤ I ≤2 I_н
Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт	от O.O1 I_нU_н до 1.5 I_нU_н	Aбсолютная, Вт ±0,01 Р_н^{I, II} ±0,02Р_н^{III, IV, V}	0,1 I_н≤ I ≤2 I_н
Примечания: 1. I_н - номинальный ток Прибора определяется номинальным значением тока первичного преобразователя тока из комплекта поставки (токоизмерительные клещи или блок трансформаторов тока) из ряда 0.1 А, 0.5 А, 1 А, 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А. 2. K_RP = Q/S - коэффициент реактивной мощности. 3. ^I При использовании Прибора с БТТ; ^II При использовании Прибора с токоизмерительными клещами класса точности 0,2; ^III При использовании Прибора с токоизмерительными клещами класса точности 0,5; ^IV При использовании Прибора с токоизмерительными клещами класса точности 1,0; ^V При использовании Прибора с гибкими токоизмерительными клещами класса точности 2,0. 4. ^VI Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ Р 51317.4.30, ГОСТ Р 51317.4.7 на основе среднеквадратических значений гармонических подгрупп тока.

Комплектация Марс-Энерго Энерготестер ПКЭ-А-А1

№	Наименование	Количество
1.	Прибор « Энерготестер ПКЭ - А »	1
2.	Программное обеспечение « Энергомониторинг » на CD	1
3.	Аккумулятор типа АА ( не менее 2100 мА * ч )	4
4.	Блок питания для прибора Энерготестер ПКЭ - А с кабелем 220 В (U вых = 12 В , I вых = 0,8 А )	1
5.	Щупы тестерные (4 цвета )	4
6.	Кабель USB для связи с ПК	1
7.	Руководство по эксплуатации	1
8.	Методика поверки	1
9.	Упаковка	1
