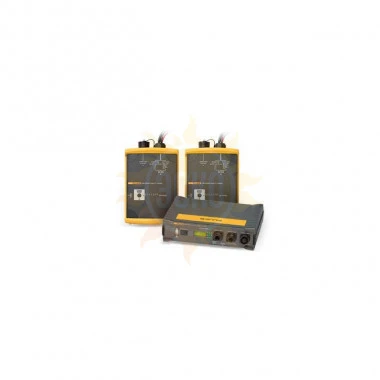

Fluke 1744 Basic

распечатать описание в PDF

Артикул: 3034020

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 52395-13
до 17.01.2018

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Fluke Industrial в России

Описание Fluke 1744 Basic

Регистраторы Fluke, отличающиеся компактностью и надежностью, делают процесс регистрации качества электропитания очень простым.

Регистратор качества электроэнергии трехфазного исполнения Fluke 1740 это ваттметр, который технический персонал может использовать ежедневно для анализа работы и устранения проблем, возникших в системах энергораспределения. Fluke 1743 способен одновременно проводить регистрацию до 500 параметров электропитания (за 85 дней) и наблюдать за событиями. Этот регистратор качества электроэнергии Флюк дает возможность выявлять проблемы в плане качества электропитания, которые не так легко заметить без приборов данного типа. Fluke 1743 оснащается программой PQ Log, которая служит для быстрой оценки в соответствии с последним стандартом EN50160качества электропитания на технолог. входе, подстанции или при нагрузке.

Технические характеристики:

Общие данные

Исходная погрешность

Относится к эталонным условиям и имеет срок гарантии два года

Гарантия

2 года

Интервал перекалибровки

рекомендуемый срок - 2 года

Система качества

разработан, сконструирован и изготовлен в соответствии с требованиями стандарта DIN ISO 9001

Эталонные условия

Чередование фаз:	L1, L2, L3
Длина интервала:	10 минут
Разъем Wye:	(L1, L2, L3 относительно N)
Сетевой адаптер	88 В ... 265 В переменного тока

Условия окружающей среды

Диапазон рабочих температур:	от -10 °C до 55°C; от 14 °F до 131°F
Диапазон эксплуатационных температур:	от 0 °C до 35°C; от 32 °F до 95°F
Диапазон температур хранения:	от -20 °C до 60°C; от 4 °F до 140°F
Диапазон эталонных температур:	23 °C ± 2 K; 74 °F ± 2 K
Относительная влажность:	Fluke 1745: Класс B2 согласно IEC 60654-1 Fluke 1744/43: Класс C2 согласно IEC 60654-1

Корпус

надежные, полностью изолированные корпус и принадлежности

Тип защиты

:	IP65 в соответствии с EN 60529

Безопасность

IEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция

Тип напряжения тестирования

5,2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с

Электромагнитная совместимость

Излучение:	IEC/EN 61326-1, EN55022
Помехоустойчивость:	IEC/EN 61326-1

Измерение напряжения и тока

Входное напряжение

Входной диапазон VI P-N:	не более 480 В переменного тока
Входной диапазон VI P-P:	не более 830 В переменного тока
Макс. напряжение перегрузки:	1,2 ВI
Выбор входного диапазон:	Программирование задания
Разъемы:	P-P или P-N, одно- или трехфазное
Номинальное напряжение VN:	<= 999 кВ с силовыми трансформаторами и коэффициентом трансформации
Входное сопротивление:	Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм
Внутренняя ошибка:	0,1 % от значения напряженияI
Трансформатор напряжения:	Коэффициент: I
Выбор нормы:	Программирование задания

Токовый вход с гибкими проводниками

Входные диапазоны II L1 или A, L2 или B, L3 или C, N:	15 А / 150 А / 1500 А / 3000 А перем. тока
Диапазон измерения:	0,75 А … 3000 А перем. тока
Внутренняя ошибка:	< 2 % от II
Воздействие расположения:	Не более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм
Влияние поля рассеяния:	< ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм
Температурный коэффициент	< 0,05 % / K
Текущий трансформатор:	Коэффициент <= 999 кА / II
Выбор диапазона:	Программирование задания
Связь:	3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем

Входной ток для зажима

Входные диапазоны II L1 или A, L2 или B, L3 или C, N:	0,5 В номинальное (для II) 1,4 Vпик
Внутренняя погрешность:	< 0,3 % от II
Макс. перегрузка	10 В перем. тока
Входное сопротивление:	Прибл. 8,2 кОм
Текущий трансформатор:	Коэффициент сопр.<= 999 кА / II

Системы электропитания

Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой

Регистратор

Сетевой адаптер

Функциональный диапазон:	от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T
Потребление электроэнергии:	5 Вт
Продолжительность работы от источника бесперебойного питания:	Fluke 1745: Внутренний аккумулятор для стандартно > 5 ч работы при автоматическом управлении питанием Fluke 1743/44: 3 с конденсаторный
Плавкий предохранитель:	источник питания можно заменить только в центре техобслуживания. Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В)

Память

	Флэш-память-EPROM объемом 8 МБ
Интервалы:	Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин. Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин
Таблица регистрации событий:	> 13000
Модель памяти:	линейная, циклическая

Интерфейс

Интерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь

Размеры

170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма)

Вес

прибл. 2 кг
