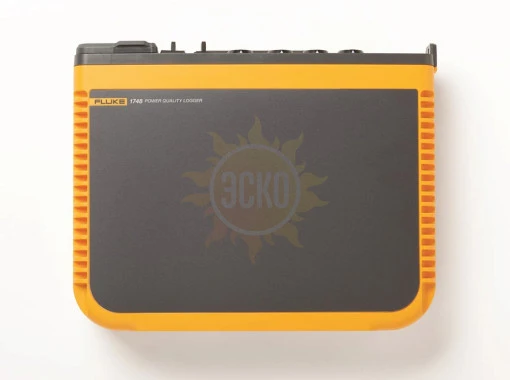

Fluke 1748/B/EUS — регистратор качества электроэнергии для трехфазной сети без токоизмерительных датчиков iFlex (европейская сертификация)

Регистраторы качества электроэнергии для трехфазной сети Fluke 1742, Fluke 1746 и Fluke 1748 обеспечивают быстрый и простой доступ к данным, необходимым для принятия критически важных решений по качеству электроэнергии и характеристикам мощности в режиме реального времени.

Компактные регистраторы качества электроэнергии для трехфазной сети серии Fluke 1740, выпускаемые в защищенном исполнении, разработаны специально для техников и инженеров, которым нужны универсальные инструменты для диагностики, количественной оценки энергопотребления и анализа энергораспределительных систем. При помощи регистраторов серии Fluke 1740, полностью соответствующих международным стандартам измерения качества электроэнергии, таким как IEC 61000-4-30, можно одновременно регистрировать до 500 параметров с захватом событий, а также намного проще обнаруживать перемежающиеся и трудноуловимые проблемы, связанные с качеством электроэнергии. Входящее в комплект поставки программное обеспечение Energy Analyze Plus позволяет быстро оценивать качество электроэнергии на вводе в электроустановку, подстанции или нагрузке в соответствии с требованиями национальных и международных стандартов, таких как EN 50160 и IEEE 519.

Существенное упрощение настройки прибора и снижение неопределенности измерений достигаются за счет использования оптимизированного пользовательского интерфейса, гибких токоизмерительных датчиков и интеллектуальной функции проверки измерений, осуществляющей цифровую проверку и коррекцию подключений. Данные с прибора можно просматривать непосредственно в полевых условиях через беспроводное соединение (WiFi), снижая до минимума время пребывания в потенциально опасной среде и необходимость использования средств индивидуальной защиты.

Прибор Fluke 1748 регистрирует более 500 разных параметров за каждый период усреднения. Это позволяет подробно анализировать показатели качества электроэнергии и связывать перемежающиеся события с расширенными данными осциллограмм, чтобы определить основные причины нарушений. Прибор Fluke 1746, определяющий базовые показатели качества электроэнергии, регистрирует все характеристики электроэнергии, необходимые для анализа энергосбережения и планирования энергопотребления. В качестве опции предлагается полное обновление прибора до уровня Fluke 1748. Самым оптимальным прибором для упрощенного анализа нагрузок и качества электроэнергии считается регистратор Fluke 1742, который выпускается в защищенном корпусе и может быть обновлен до уровня Fluke 1746 или до уровня полнофункционального прибора Fluke 1748.

Особенности регистратора качества электроэнергии для трехфазной сети Fluke 1748:

• Измерения тока и напряжения на трех фазных проводах, а также тока нейтрали: провода для измерения напряжения (три фазы и нейтраль) и четыре гибких токоизмерительных датчика;
• Подробная регистрация: возможность сохранения в приборе более 20 отдельных сеансов регистрации. Кроме того, он автоматически регистрирует все параметры энергопотребления и качества электроэнергии в сети, позволяя отслеживать тенденции результатов измерений;
• Исключительная точность измерений: регистратор соответствует жестким требованиям стандарта IEC 61000-4-30, класс A, ред. 3 «Методы испытаний и измерений. Методы измерений показателей качества электрической энергии»;
• Регистрация провалов, выбросов и перебоев в электроснабжении: Fluke 1748 захватывает осциллограмму сигнала события и запоминает профиль среднеквадратичных значений события с указанием даты, метки времени и серьезности, помогая определить возможные причины проблем качества электроэнергии;
• Измерение ключевых показателей качества электроэнергии: регистратор измеряет параметры гармоник и интергармоник напряжения и тока, а также разбаланс, фликер и резкие перепады напряжения;
• Оптимизированный пользовательский интерфейс: обеспечивает быструю наглядную пошаговую настройку через установленное на ПК приложение и захват только правильных данных, а также устраняет сомнения в правильности соединений, выполняя интеллектуальную проверку и только автоматическую коррекцию соединений при помощи логической схемы регистратора качества электроэнергии. Прибор автоматически сигнализирует об ошибках соединения, включая желтую подсветку кнопки «Вкл.», которая меняется на зеленую после коррекции соединений;
• Оптимизированный пользовательский интерфейс: быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной;
• Возможность питания от разных источников:регистратор качества электроэнергии запитывается автоматически непосредственно от измеряемой цепи с широким диапазоном напряжений (от 100 до 500 В) либо через шнур питания от настенной розетки, что позволяет выполнять работы практически в любом месте;
• Прочность и надежность: прибор, спроектированный с классом защиты IP65 при использовании адаптера входного напряжения с классом защиты IP65, рассчитан на жесткие условия эксплуатации;
• Два внешних USB-порта: один порт предназначен для подключения к ПК, а другой — для быстрой и простой загрузки данных на стандартные USB-накопители или другие USB-устройства, чтобы прибор можно было оставлять на объекте для измерений, не прерывая регистрацию;
• Подключение к Ethernet: возможность проводного и беспроводного соединения для настройки прибора и высокоскоростной загрузки данных;
• Компактный размер: прибор с небольшими габаритами — 23 x 18 x 5,4 см (9,1 x 7,1 x 2,1 дюйма) — рассчитан на эксплуатацию в ограниченном рабочем пространстве, в том числе в электрощитах;
• Наивысший рейтинг безопасности в отрасли. соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и ниже по потоку;
• Оптимизированные принадлежности для измерения: незапутывающийся плоский кабель, имеющий уникальную конструкцию и предназначенный для измерения напряжения, а также тонкие гибкие токоизмерительные датчики обеспечивают простоту установки даже в ограниченном пространстве;
• Время работы от аккумулятора: четыре часа непрерывной работы (резервного копирования) на один цикл заряда литий-ионной батареи, предотвращающей отключение прибора при перебоях в электроснабжении;
• Безопасность: ценный прибор можно уберечь от хищения при помощи стандартного тросика или других устройств защиты;
• Магнитный держатель: предназначен для надежного крепления прибора на внутренней или внешней панели электрощита; совместим со всеми моделями; входит в стандартный комплект поставки модели Fluke 1748.

Особенности программного обеспечения регистратора качества электроэнергии для трехфазной сети Fluke 1748:

• Возможность настройки и загрузки данных в лабораторных и полевых условиях через прикладное программное обеспечение, установленное на ПК:загрузка осуществляется через USB-накопитель, WiFi, проводное Ethernet-соединение или USB-кабель;
• Прикладное программное обеспечение Energy Analyze Plus: позволяет загружать и анализировать все параметры энергопотребления и показатели качества электроэнергии с автоматическим составлением отчетов;
• Создание отчета одним нажатием: прибор генерирует стандартные отчеты соответствующие требованиям общепринятых стандартов, таких как EN 50160, IEEE 519, ГОСТ 33073, или экспортирует данные в формате PQDIF или формате, совместимом с ПО NeQual, для анализа программным обеспечением сторонних организаций;
• Расширенный анализ: выбрав любой зарегистрированный параметр, можно создать адаптированную под требования заказчика страницу результатов зарегистрированных измерений для расширенной корреляции данных
