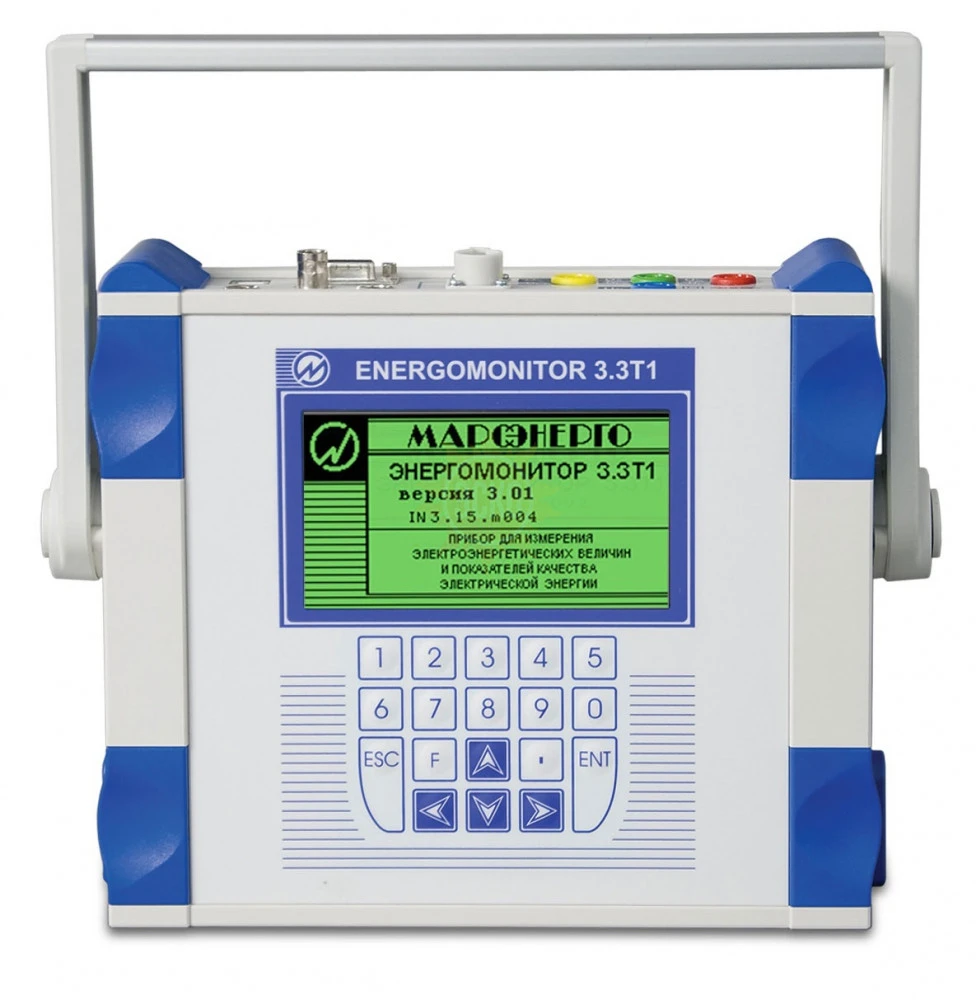

Энергомонитор 3.3Т1-С с УПТН — прибор электроизмерительный эталонный многофункциональный

распечатать описание в PDF

Энергомонитор 3.3Т1-С с УПТН — прибор электроизмерительный эталонный многофункциональный

Действующее значение переменного напряжения (U), В

от 0.01U н до 1.5U н

Действующее значение напряжения первой гармоники (U 1 ), В

от 0.01 U н до 1.5 U н

Действующее значение переменного тока (I), А

от 0.005 I н до 1.5 I н *от 0.05 I н до 1.5 I н **от 0.05 I н до 1.5 I н***

Действующее значение тока первой гармоники (I 1 ), А

от 0.01 I н до 1.5 I н *от 0.05 I н до 1.5 I н **от 0.05 I н до 1.5 I н ***

Напряжение постоянного тока (U DC ), В

от 0.01 U н до 1.5 U н

352 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

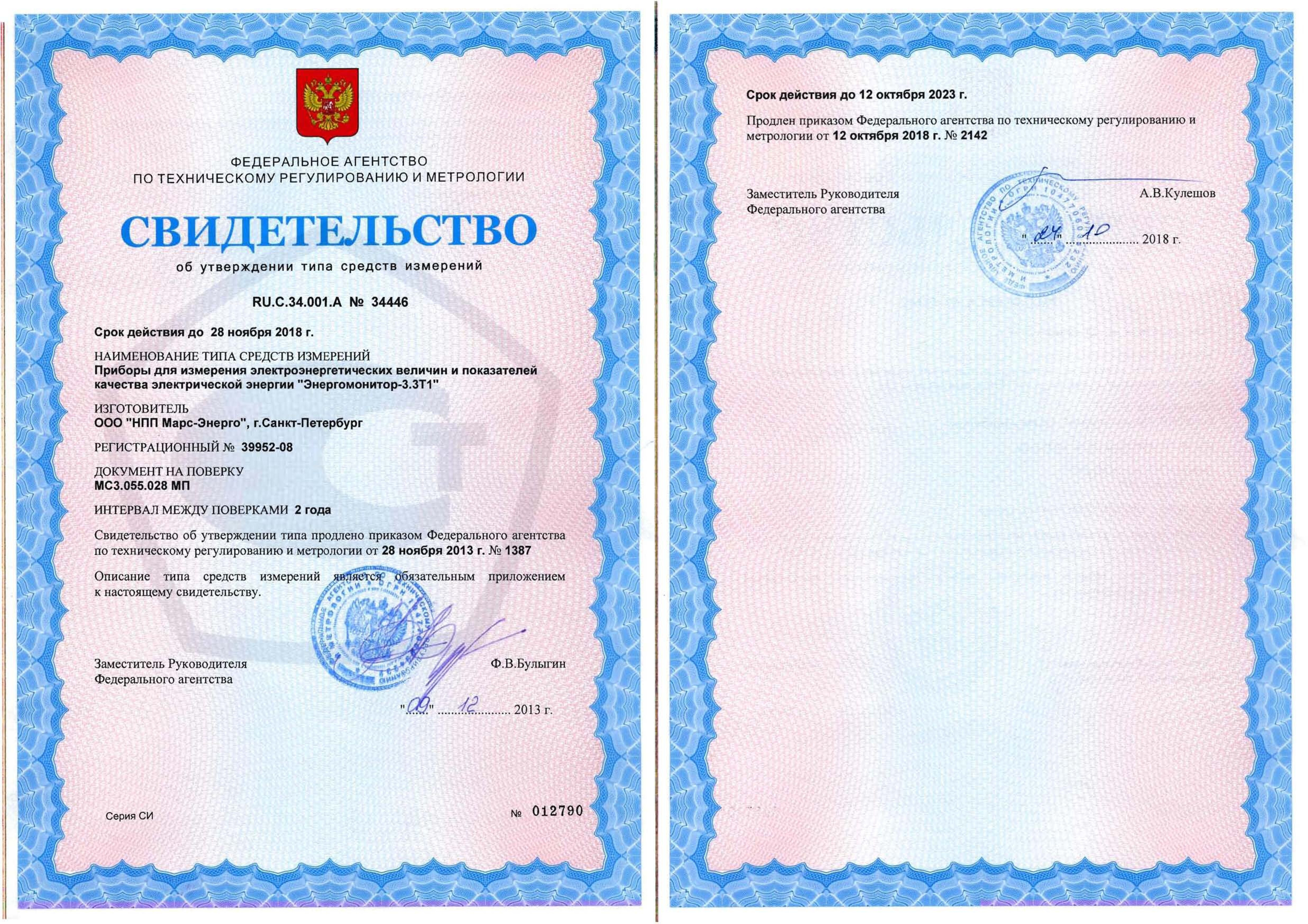

Госреестр 39952-08
до 12.10.2029

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор Марс-Энерго в России

Эталонный счетчик Энергомонитор 3.3T1-C предназначен для поверки счетчиков, электроизмерительных приборов класса точности 0,5 и менее точных, измерительных ТТ и ТН класса точности 0,2 и менее точных.

Назначение прибора электроизмерительного эталонного многофункционального Энергомонитор 3.3T1-C:

Поверка однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
Поверка измерительных трансформаторов напряжения и тока на местах их эксплуатации;
измерение параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
Поверка электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
Измерение амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.

Энергомонитор 3.3T1-C не позволяет производить измерение ПКЭ и регистрацию параметров электической сети.

Характеристики Марс-Энерго Энергомонитор 3.3Т1-С с УПТН

№	Вариант исполнения прибора Энергомонитор 3.3Т1-С и назначение	Диапазоны измерения тока:
1.	ЭМ 3.3Т1-С –5-50БТТ (кл. т. 0,1) Поверка счетчиков и других приборов класса 0,5 и менее точных (***)	50мА÷15А (БТТ 5А) 250мА÷75А (БТТ 50А)
2.	ЭМ 3.3Т1-С –10К (кл. т. 0,2) Поверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	500мА÷15А (КЛ 10А)
3.	ЭМ 3.3Т1-С –100К (кл. т. 0,5) Поверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	5А÷150А (КЛ 100А)
4.	ЭМ 3.3Т1-С –100/1000К (кл. т. 0,5) Поверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	5А÷1200А (КЛ 100/1000А)
5.	ЭМ 3.3Т1-С –10,1000К (кл. т. 0,5) Поверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	500мА÷15А (КЛ 10А) 5А÷1200А (КЛ 1000А)
6.	ЭМ 3.3Т1-С- 5 БТТ – 10К (с БТТ - кл. т. 0,1 с клещами - кл. т. 0,2) 1. Поверка счетчиков и других приборов класса 0,5 и менее точных (***) 2. Проверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	50мА÷15А (БТТ 5А) 500мА÷15А (КЛ 10А)
7.	ЭМ 3.3Т1-С- 5 БТТ – 100К (с БТТ - кл. т. 0,1 с клещами - кл. т. 0,5) 1. Поверка счетчиков и других приборов класса 0,5 и менее точных (***) 2. Проверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	50мА÷15А (БТТ 5А) 5А÷150А (КЛ 100А)
8.	ЭМ 3.3Т1-С- 5 БТТ – 100/1000К (с БТТ - кл. т. 0,1 с клещами - кл. т. 0,5) 1. Поверка счетчиков и других приборов класса 0,5 и менее точных (***) 2. Проверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	50мА÷15А (БТТ 5А) 5А÷1200А (КЛ 100/1000А)
9.	ЭМ 3.3Т1-С –1,5ТР с УПТТ, УПТН, ПИНТ (кл. т. 0,1) Прибор сравнения для поверки измерительных ТТ, ТН класса точности 0,2 и менее точных	-
10.	ЭМ 3.3Т1-С –1,5ТР с УПТТ (кл. т. 0,1) Прибор сравнения для поверки измерительных ТТ, ТН класса точности 0,2 и менее точных	-
11.	ЭМ 3.3Т1-С с УПТН (кл. т. 0,1) Прибор сравнения для поверки измерительных ТТ, ТН класса точности 0,2 и менее точных	-
12.	ЭМ 3.3Т1-С –30,300,3000К (кл. т. 2,0) Прибор для проверки ТТ без разрыва токовый цепей под нагрузкой	-
13.	ЭМ 3.3Т1-С Базовый комплект	-

* ПФИ – приспособление для поверки счетчиков с телеметрическим выходом и для подачи импульсов вручную.
** В комплект поверочной системы должен входить источник фиктивной мощности или генератор тока, напряжения, например, программируемый трехфазный генератор «Энергоформа-3.3» до 10А.
*** Возможны другие варианты комплектации Энергомонитора ЭМ 3.3Т1-С с учетом предложенных типов БТТ и токовых клещей, например, замена БТТ 5А на БТТ 50А.

Измеряемые величины	Диапазоны измерений	Пределы и вид допускаемой основной погрешности измерений	Примечание
Действующее ( среднеквадратическое ) значение переменного напряжения (U), В	от 0.01U н до 1.5U н	Относительная ±[0.1+0.01((U _н /U)–1)] %	U_н = 60 (100), 120 (200), 240 (415) В
Действующее значение напряжения первой гармоники (U ₁ ), В	от 0.01 U _н до 1.5 U _н	Относительная ±[0.2+0.02((U _н /U)–1)] %	-
Напряжение постоянного тока (U _DC ), В	от 0.01 U _н до 1.5 U _н	Относительная ±[0.2+0.02((U _н /U)–1)] %	-
Действующее ( среднеквадратическое ) значение переменного тока (I), А	от 0.005 I н до 1.5 I н * от 0.05 I н до 1.5 I н от 0.05 I н до 1.5 I н*	Относительная ±[0.1+0.01((I н /I)–1)] % * ±[0.5+0.05((I н /I)–1)] % ±[1.0+0.05((I н /I)–1)] % *	Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки ( БТТ , токоизмерительные клещи , УПТТ ) из ряда 0.1, 1, 0.5, 5, 10, 50, 100, 300, 500, 1000, 3000 А .
Действующее значение тока первой гармоники (I ₁ ), А	от 0.01 I _н до 1.5 I _н * от 0.05 I _н до 1.5 I _н от 0.05 I _н до 1.5 I _н *	Относительная ±[0.2+0.02((I _н /I)–1)] % * ±[0.5+0.05((I _н /I) –1)] % ±[1.0+0.05((I _н /I)–1)] % *	-
Фазовый угол между фазными напряжениями первых гармоник ( φ _U ), градус	от 0 до 360	Абсолютная ±0.1	0.2 U _u < U < 1.5U _u
Фазовый угол между напряжением и током первой гармоники одной фазы ( φ _UI ), градус	от 0 до 360	Абсолютная ±0.2 * ±0.5 ±0.5 *	0.2 I _u < I < 1.5I _u 0.2 U _u < U < 1.5U _u
Фазовый угол между фазным напряжением и током n- ой гармоники n от 2 до 40, ( φ _UI(n) ), градус	от 0 до 360	Абсолютная ±1.0 * ±3.0 ** ±3.0 * ±6.0 **	Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами Р (n) > 0,003 I _н U _н 0.1 I _н < I < 1.5 I _н 2% < K(n) < 15 % 2 < n < 10 11 < n < 40
Активная электрическая мощность ( Р ), Вт	от 0.01 I _н U _н до 1.5I _н 1.2U _н	Относительная ±0.1 % * ±0.5 % ±1.0 % * ±0.2 % * ±0.15 % * ±1.0 % ±2.0 % * ±0.25 % * ±[0.25+0.02((P _н /P)–1)] % * ±[1.0+0.1((P _н /P) –1)] % ±[2.0+0.1((P _н /P)–1)] % *	К_Р = 1 0.1 I н < I < 1.5 I н 0.01 I н < I < 0.1 I н К_Р 0.5L...1... 0.5C 0.1 I н < I < 1.5 I н 0.02 I н < I < 0.1 I н К_Р 0.2L...1... 0.2C 0.1 I н < I < 1.5 I н
Реактивная электрическая мощность (Q), вар рассчитывается тремя методами : Q 1 = √ (S ² -P ² ), Q 2 =UIsin φ , Q 3 - метод перекрестного включения ( для трехфазных сетей	от 0.01 I _н U _н до 1.5I _н 1.2U_н	Относительная ±0.3 % * ±1.0 % ±2.0 % * ±0.5 % * ±2.0 % ±4.0 %	К_Р 0.45L...0...-0.45C К_Р 0.45C...0...-0.45L 0.1 I н < I < 1.5 I н К_Р 0.86L...0...-0.86C К_Р 0.86C...0...-0.86L 0.1 I н < I < 1.5 I н
Полная электрическая мощность (S), ВА	от 0.01 I _н U _н до 1.5I _н 1.2U_н	Относительная ±0.2 % * ±1.0 % ±2.0 % * ±2,0 % * ±2.0 % ±4.0 % *	от 0.1 I _н U _н до 1.5I _н 1.2U _н от 0.01 I _н U _н до 0.1 I _н U _н от 0.05 I _н U _н до 0.1 I _н U _н
Коэффициент мощности ( К _Р )	от –1.0 до +1.0	Абсолютная ±0.02 * ±0.05 ±0.05 *	от 0.01 I _н U _н до 1.5I _н 1.5U _н от 0.05 I _н U _н до 1.5I _н 1.5U _н
Частота переменного тока (f), Гц	от 45 до 75	Абсолютная ±0.01	0.1 I _н < I < 1.5I _н 0.1 U _н < U < 1.5U _н
Установившиеся отклонение напряжения ( δ U у ), %	от -5 до +25	Абсолютная ±0.01	-
Коэффициент несимметрии напряжения по обратной последовательности ( К _2U ) и по нулевой последовательности ( К _0U ), %	от 0 до 50	Абсолютная ±0.2	-
Коэффициент искажения синусоидальности кривой напряжения ( К _U ), %	от 0 до 49.9	Абсолютная ±0.05 Относительная ±5.0 %	К _U < 1.0 К _U > 1.0
Коэффициент n- ой гармонической составляющей напряжения , n от 2 до 40 ( К_U (n)), %	от 0 до 49.9	Абсолютная ±0.05 Относительная ±5.0 %	К U (n) < 1.0 К U (n) > 1.0
Коэффициент искажения синусоидальности тока ( К _I ), %	от 0 до 49.9	Абсолютная ±0.1 Относительная ±10.0 %	K _I < 1.0 K _I > 1.0
Коэффициент n- ой гармонической составляющей тока , n от 2 до 40 (K _I (n) ), %	от 0 до 49.9	Абсолютная ±0.1 Относительная ±10.0 %	K _I (n) < 1.0 K _I (n) > 1.0
Активная электрическая мощность n- ой гармоники n от 1 до 40 ( Р _(n) ), Вт	от 0.003 I _н U_н до 0.1 I _н U _н	Относительная ±5.0 % * ±10.0 % ** ±5.0 % * ±10.0 % ** ±10.0 % * ±20.0 % **	Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами 0.1 I _н < I < 1.5 I _н 2% < K(n) К _Р = 1 К _Р 0.5L...1... 0.5C 2 < n < 10 11 < n < 40
Ток прямой последовательности (I ₁₍₁₎ ), нулевой последовательности (I ₀₍₁₎ ) и обратной последовательности (I ₂₍₁₎ ), A	от 0 до I _н	Абсолютная ±0.002 I _н * ±0.01 I _н ±0.02 I _н *	0.01 I _н < I < 1.5 I _н
Напряжение прямой последовательности (U ₁₍₁₎ ), нулевой последовательности (U ₀₍₁₎ ) и обратной последовательности (U ₂₍₁₎ ), В	от 0 до U _н	Абсолютная ±0.002 U _н	-
Активная мощность прямой последовательности (P ₁₍₁₎ ), нулевой последовательности (P ₀₍₁₎ ) и обратной последовательности (P ₂₍₁₎ ), Вт	от 0.01 I _н U _н до 1.,5I _н U _н	Абсолютная ±0.0025P _н * ±0.01P _н ±0.02P _н *	0.1 I _н < I < 1.5 I _н
Фазовый угол между напряжением и током прямой последовательности ( φ _1UI ), между напряжением и током нулевой последовательности ( φ _0UI ) и между напряжением и током обратной последовательности ( φ _2UI ), градус	от 0 до 360	Не нормируются	-
Длительность провала напряжения ( Δ t _п ), с	от 0.02	Абсолютная ± 0.02	49 Гц < f < 51 Гц
Глубина провала напряжения ( δ U п ) ,%	от 10 до 100	Относительная ± 10.0 %	49 Гц < f < 51 Гц
Коэффициент временного перенапряжения (K _пер U ), отн . ед .	от 1.10 до 7.99	Относительная ± 2.0 %	49 Гц < f < 51 Гц
Длительность временного перенапряжения ( Δ t _пер ), с	от 0.01	Абсолютная ± 0.02	49 Гц < f < 51 Гц
Кратковременная доза фликера	от 0.25 до 10	Относительная ± 5.0 %	49 Гц < f < 51 Гц ∆ U/U ≤ 20% при колебаниях напряжения имеющих форму меандра
Амплитудная погрешность измерительных трансформаторов напряжения ( Δ f _U ), %	от 0.1 до 100	Абсолютная ± (0.02 +0.02\| Δ f _U \|)	0.8 U _н < U < 1.5 U _н
Угловая погрешность измерительных трансформаторов напряжения ( Δ δ _U ), мин	от 0.1’ до 180 °	Абсолютная ± (1.0 +0.01\| Δ f _U \|)	0.8 U _н < U < 1.5 U _н
Амплитудная погрешность измерительных трансформаторов тока ( δ _fi ), %	от 0.1 до 100	Абсолютная ± (0.02 +0.02\| δ _fi \|)	0.01 I _н < I < 1.5 I _н
Угловая погрешность измерительных трансформаторов тока ( Δ δ _i ), мин	от 0.2 ’ до 180 о	Абсолютная ± (1.0 + 0.1\| Δ δ _i \|)	0.01 I _н < I < 1.5 I _н
Полная мощность нагрузки , ВА ТТ ТН	от 12 до 100 от 10 до 1200	Относительная ± 2.0 % ± 2.0 %	-
Тангенс φ	от 0 до 8	Абсолютная ± [0.005+0.003(tg φ ) 2 ] * ± [0.02+0.015(tg φ ) 2 ] ± [0.02+0.015(tg φ ) 2 ] *	от 0.01 I _н U _н до 1.5I _н 1.2U _н
Пиковое значение напряжения , В	от 0.1 U _н до 2.1 U _н	Приведённая ± 0.2 %	В полосе 0.6 ... 2.0 кГц : K г < 30 %, K(n) < 10
Амплитудное значение напряжения , В	от 0.1 U _н до 2.1 U _н	Относительная ± [0.2 + 0.02\|2U _н /U-1\|] % ± [0.5 + 0.05\|2U _н /U-1\|] %	В полосе 0.6 ... 2.0 кГц : K г < 30 %, K(n) < 10 % f < 400 Гц 400 Гц < f < 600 Гц
Текущее время	-	Абсолютная ± 2 с / сут	В диапазоне температур от 10 до 35 ° С

* Для Прибора ЭМ -3.3 Т 1 с блоком трансформаторов тока .
** Для Прибора ЭМ -3.3 Т 1 с токоизмерительными клещами повышенной точности .
*** Для Прибора ЭМ -3.3 Т 1 с токоизмерительными клещами обычной точности .
Отсутствия знаков *, **, *** означает , что данное значение действительно для Приборов ЭМ -3.3 Т 1 обычной и повышенной точности с токоизмерительными клещами и для Приборов ЭМ -3.3 Т 1 с блок ом трансформаторов тока .

Комплектация Марс-Энерго Энергомонитор 3.3Т1-С с УПТН

№	Наименование	Количество
1.	Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.3Т-1С	1
2.	Адаптер питания с кабелем 220 В	1
3.	Кабель для связи с ПК по RS-232	1
4.	Кабель для связи с ПК по USB	1
5.	Программное обеспечение Энергомониторинг	1
6.	Руководство по эксплуатации	1
7.	Методика поверки	1
8.	Упаковка	1

Комплектность в зависимости от выбранной модификации:

№	Вариант комплектации прибора Энергомонитор 3.3Т1-С	Состав
1.	ЭМ 3.3Т1-С –5-50БТТ (кл. т. 0,1) Поверка счетчиков и других приборов класса 0,5 и менее точных (***)	- Прибор с БП, - Блоки тр-ров тока 5А и 50А, - Кабели, - Приспособление ПФИ, - ПО «Энергомониторинг СИ», - Сумка
2.	ЭМ 3.3Т1-С –10К (кл. т. 0,2) Поверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	- Прибор с БП, - Токовые клещи 10А (3 шт.), - Кабели, - Приспособление ПФИ, - ПО «Энергомониторинг СИ», - Сумка
3.	ЭМ 3.3Т1-С –100К (кл. т. 0,5) Поверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	- Прибор с БП, - Токовые клещи 100А (3 шт.), - Кабели, - Приспособление ПФИ, - ПО «Энергомониторинг СИ», - Сумка
4.	ЭМ 3.3Т1-С –100/1000К (кл. т. 0,5) Поверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	- Прибор с БП, - Токовые клещи 100/1000А (3 шт.), - Кабели, - Приспособление ПФИ, - ПО «Энергомониторинг СИ», - Сумка
5.	ЭМ 3.3Т1-С –10,1000К (кл. т. 0,5) Поверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	- Прибор с БП, - Токовые клещи 10А (3 шт.), - Токовые клещи 1000А (3 шт.), - Кабели, - Приспособление ПФИ, - ПО «Энергомониторинг СИ», - Сумка
6.	ЭМ 3.3Т1-С- 5 БТТ – 10К (с БТТ - кл. т. 0,1 с клещами - кл. т. 0,2) 1. Поверка счетчиков и других приборов класса 0,5 и менее точных (***) 2. Проверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	- Прибор с БП, - Блок тр-ров тока 5А, - Токовые клещи 10А (3 шт.), - Кабели, - Приспособление ПФИ, - ПО «Энергомониторинг СИ», - Сумка
7.	ЭМ 3.3Т1-С- 5 БТТ – 100К (с БТТ - кл. т. 0,1 с клещами - кл. т. 0,5) 1. Поверка счетчиков и других приборов класса 0,5 и менее точных (***) 2. Проверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	- Прибор с БП, - Блок тр-ров тока 5А, - Токовые клещи 100А (3 шт.), - Кабели, - Приспособление ПФИ, - ПО «Энергомониторинг СИ», - Сумка
8.	ЭМ 3.3Т1-С- 5 БТТ – 100/1000К (с БТТ - кл. т. 0,1 с клещами - кл. т. 0,5) 1. Поверка счетчиков и других приборов класса 0,5 и менее точных (***) 2. Проверка счетчиков и других приборов класса 0,5; 1,0 и менее точных без разрыва токовых цепей	- Прибор с БП, - Блок тр-ров тока 5А, - Токовые клещи 100/1000А (3 шт.), - Кабели, - Приспособление ПФИ, - ПО «Энергомониторинг СИ», - Сумка
9.	ЭМ 3.3Т1-С –1,5ТР с УПТТ, УПТН, ПИНТ (кл. т. 0,1) Прибор сравнения для поверки измерительных ТТ, ТН класса точности 0,2 и менее точных	- Прибор с БП, - Устройство УПТТ для поверки ТТ, - Устройство УПТН для поверки ТН, - Приспособление для измерения нагрузки тр-ров ПИНТ - Кабели, - ПО «Энергомониторинг СИ», - Сумка
10.	ЭМ 3.3Т1-С –1,5ТР с УПТТ (кл. т. 0,1) Прибор сравнения для поверки измерительных ТТ, ТН класса точности 0,2 и менее точных	- Прибор с БП, - Устройство УПТТ для поверки ТТ, - Кабели, - ПО «Энергомониторинг СИ», - Сумка
11.	ЭМ 3.3Т1-С с УПТН (кл. т. 0,1) Прибор сравнения для поверки измерительных ТТ, ТН класса точности 0,2 и менее точных	- Прибор с БП, - Устройство УПТН для поверки ТН, - Кабели, - ПО «Энергомониторинг СИ», - Сумка
12.	ЭМ 3.3Т1-С –30,300,3000К (кл. т. 2,0) Прибор для проверки ТТ без разрыва токовый цепей под нагрузкой	- Прибор с БП, - Токовые датчики 300/3000А (3 шт.), - Кабели, - ПО «Энергомониторинг СИ», - Сумка
13.	ЭМ 3.3Т1-С Базовый комплект	- Прибор с БП, - Щупы тестерные типа крокодил с проводами (4 цвета), - Кабель для подключения к ПЭВМ; - ПО «Энергомониторинг СИ»
