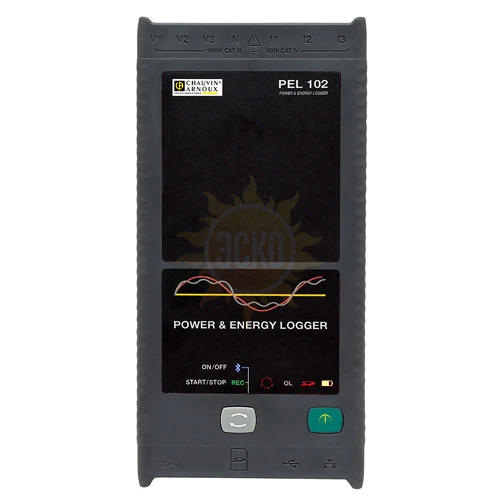

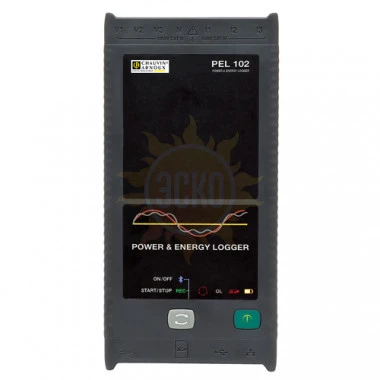

PEL102 - трехфазный регистратор энергии (без дисплея) + клещи MiniFlexMA193

распечатать описание в PDF

Артикул: PEL102+клещиMiniFlexMA193

PEL102 - трехфазный регистратор энергии (без дисплея) + клещи MiniFlexMA193

Тип сети

3Ф

Макс. напряжение

1000 Вскз

Гармоники

Интерфейс

USB, LAN, Bluetooth

Частота

50 Гц, 60 Гц

Особенности

Крепление прибора магнитный держатель, крюк

435 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +11 500 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 53871-13
до 23.04.2028

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор Chauvin Arnoux в России

Описание PEL102 - трехфазный регистратор энергии (без дисплея) + клещи MiniFlexMA193

Трехфазный регистратор энергии (без дисплея) PEL102 используется для изучения и записи параметров подачи электроэнергии и регистрации показателей качества энергии.

Благодаря гибким токовым зажимам в комплекте поставки измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.

Области применения трехфазного регистратора энергии (без дисплея) PEL102

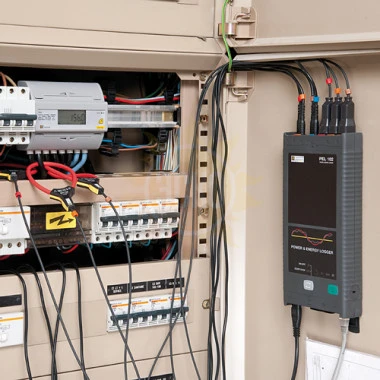

Данный прибор незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя.

Изучение нагрузок – проверка возможностей системы электроснабжения перед включением дополнительных нагрузок.
Оценка энергии – количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения.
Измерение гармоник – обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры.
Регистрация изменений напряжения – контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.

Основные преимущества трехфазного регистратора энергии (без дисплея) PEL102:

Простой и надежный прибор для измерения и записи всех параметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу .
Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока
Прямое измерение тока в диапазонах от 50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335).
Измерение мощности: ВА, Вт и ВАР.
Измерение электрической энергии, .
Коэффициент мощности (PF), Cos (Φ), и Tan (Φ).
Коэффициент гармонических искажений (THD) для токов и напряжений.
Измерение гармоник до 50 порядка для рабочей частоты 50/60Гц для токов и напряжений.
Измерение частоты.
Измерение действующих значений и значений постоянного тока по каждой фазе независимо .
Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб.
Автоматическое распознавание подключенных датчиков тока и автоматическая настройка прибора для работы с ними.
Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети.
17 запрограммированных типов подключения электрической сети.
USB, LAN, и Bluetooth интерфейсы.
ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов.

Характеристики PEL102 - трехфазный регистратор энергии (без дисплея) + клещи MiniFlexMA193

Параметр		Значение
Дисплей прибора		Версия без дисплея
Тип системы		3-x фазная система с или без нейтрали, различные специфический конфигурации по желанию пользователя
Погрешность		0.2%
Электрические параметры

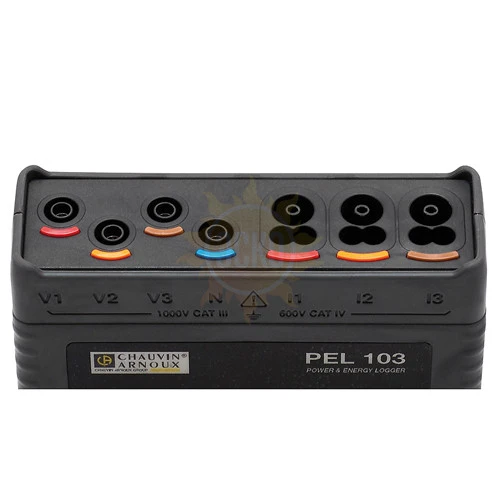

Количество измерительных каналов		3 по напряжению / 3 по току (расчет тока нейтрали)
Частота сети		50 Гц, 60 Гц, 400 Гц
Диапазон измерения напряжения		0 до 1,000 В переменного и постоянного
Диапазон измерения тока в зависимости от подключенных (заменяемых) датчиков тока	MN93	2 до 240 A_{пер, разрешение 0,01А}
	MN93A	0.005 A_пер до 5 A_пер / 0.1 A до 120 A_{пер, разр. 0,001А}
	C193	3 A до 1,200 A_{пер, разрешение 0,01А}
	A193 & MA193	100 мA до 10,000 A_{пер, разр. 0,1А}
	PAC93	10 A до 1,000 A пер / 10 A до 1,400 A_{пост, разр 0,01А}
	E3N	50 мA до 10 A_{пер/пост} / 100 мA до 100 A_{пер/пост, разр 0,001А}
Встроенный коэффициент трансформации		Отображение и расчет напряжений до 650кВ / и токов до 25,000 A
Измеряемые и записываемые параметры, диапазоны
Мощность		10Вт .. 10ГВт / 10 вар .. 10 Гвар / 10ВА .. 10 ГВА
Энергия		до 4 ЭВтч / 4 ЭВАРч / 4 ЭВАч (Экса=10¹⁸)
Phase		Cos φ, tan Φ, PF (коэффициент мощности)
Гармоники		до 50-го порядка
Дополнительные функции
Фазовая последовательность		Да
Min / Max		Да
Крепление прибора		Магнитный держатель, крюк
Запись
Самплинг		128 событий/период - 1 запись / сек - одна запись за время от 1 до 60 минут
Память		SD карта (SD-HC до 32 GB)

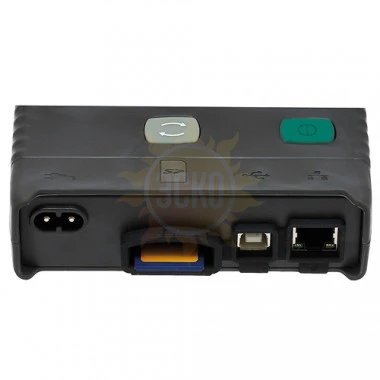

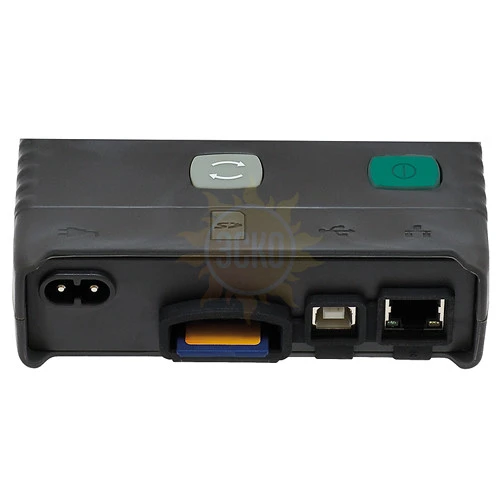

Интерфейсы		Bluetooth (Class 2), Ethernet, USB
Питание прибора		110 - 250 В (+ 10%, - 15 %) при 50-60 Гц & 400Гц
Безопасность		IEC 61010 600 V CAT IV – 1,000 V CAT III
Размеры
Размеры		256 x 125 x 37 мм
Вес		900 г
Пыле/влаго защита		IP54

Комплектация PEL102 - трехфазный регистратор энергии (без дисплея) + клещи MiniFlexMA193

№	Наименование	Количество
1.	Трехфазный регистратор энергии (без дисплея) PEL 102	1
2.	Кейс для переноски	1
3.	Система крепления прибора	1
4.	Измерительные провода с крокодилами	4
5.	USB-SD-Кард адаптер	1
6.	Гибкие клещи MiniFlex® модель MA193-10	3
7.	Шнур сетевого питания	1
8.	USB флешка с ПО DataView®	1
9.	USB кабель	1
10.	Цветные маркеры фазы	12
