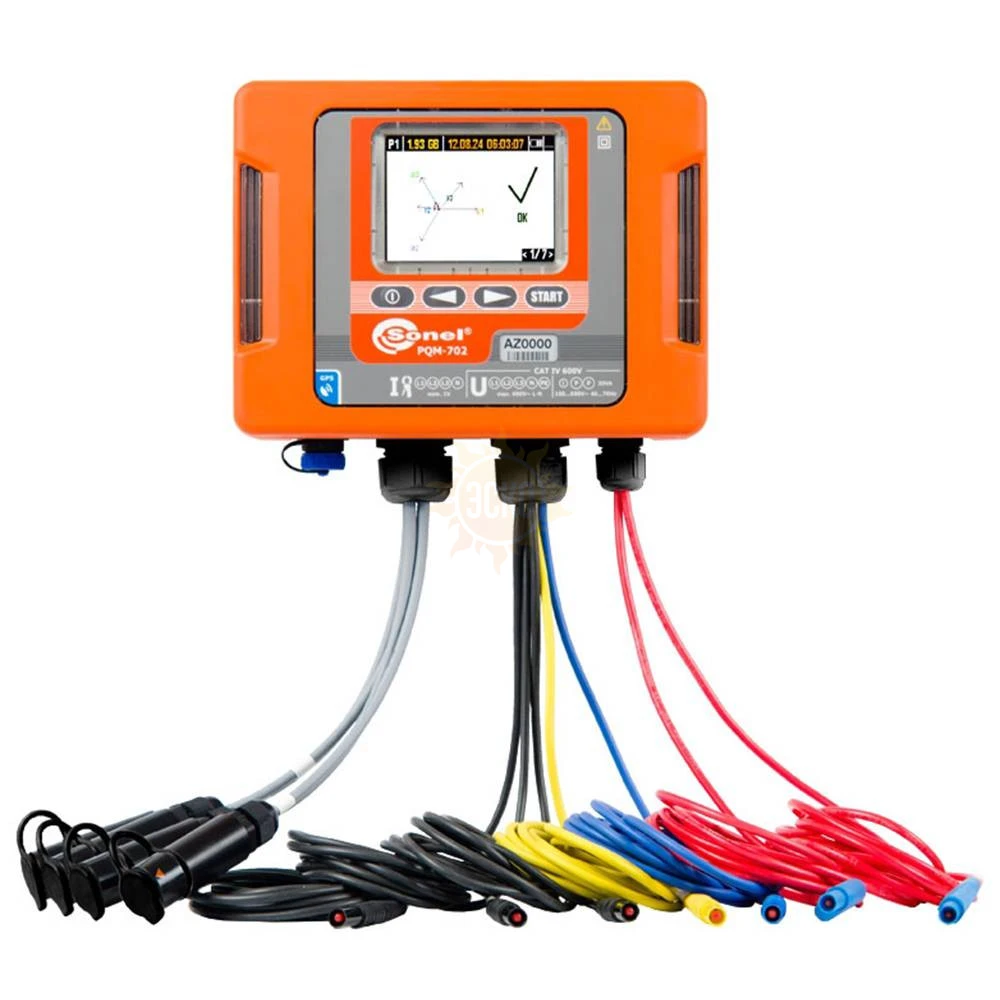

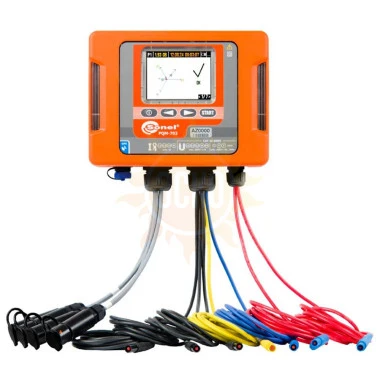

PQM-702 - анализатор параметров качества электрической энергии

распечатать описание в PDF

Артикул: WMRUPQM702

PQM-702 - анализатор параметров качества электрической энергии

Электропитание

Нет

Виды измерений и тестов

ACV, AC, мощность, энергия, коэффициент мощности

Разрешение

0,1 В

Гармоники

Экран

нет

Частота

50 Гц, 60 Гц

Особенности

адаптирован для работы в сложных погодных условиях

373 410 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 57276-14
до 14.02.2029

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор SONEL в России

Описание Sonel PQM-702

PQM-702 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008), ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002) и ГОСТ Р 54149–2010 .

PQM-702 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Основные характеристики анализатора параметров качества электрической энергии PQM-702:

полное соответствие классу А;
GPS модуль для синхронизации времени;
GSM модуль для обмена данными (настройки, управление, считывание данных);
степень защиты корпуса IP65;
автоматическое формирование протоколов регистрации.

Измерение и регистрация:

напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
коэффициента пиковых значений напряжения и тока;
частоты от 40 Гц до 70 Гц;
мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
энергии: активной (EP), реактивной (EQ), полной (ES);
коэффициента мощности cosφ, tgφ;
коэффициента гармонических потерь (К-фактор);
до 50-й гармоники напряжения и тока;
до 50-й интергармоники напряжения и тока;
суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
кратковременной и длительной дозы фликера PST и PLT;
несимметрии по току и напряжению;
перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение анализатора параметров качества электрической энергии PQM-700:

Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 54149-2010;
Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
Установка параметров трансформаторов напряжения и/или тока;
Выбор периода усреднения;
Расписание запуска и остановки регистрации;
Установка типа токоизмерительных клещей;
Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
Режим измерения в реальном времени;
Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Характеристики Sonel PQM-702

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока U_RMS (среднеквадратическое значение, f = 40..70 Гц)	10%×U_nom ≤ U_RMS ≤ 150%×U_nom для U_nom ≥ 64 В	0,01%×U_nom	± 0,001 U_nom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×U_nom ≤ U_RMS ≤ 200%×U_nom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения U_{H, h} (h = 1..50)	От 0 до 200% U_nom	0,01%×U_nom	±0,0005×U_nom (U_{H, h} изм <0,01×U_nom
	От 0 до 200% U_nom	0,01%×U_nom	±0,05×U_{H, h} изм (U_{H, h} изм ≥0,01×U_nom
Среднеквадратическое значение интергармонических составляющих напряжения U_{C, i} (i = 1..50)	От 0 до 200% U_nom	0,01%×U_nom	±0,0005×U_nom (U_{C, i} изм <0,01×U_nom)
	От 0 до 200% U_nom	0,01%×U_nom	±0,05×U_{H, h} изм (U_{C, i} изм ≥0,01×U_nom
Суммарный коэффициент гармонических составляющих напряжения THD_U ( h = 2..50)	От 0 до 100,0% (для U_RMS > 1%×U_nom)	0,1%	±0,05×THD_Uизм
Суммарный коэффициент интергармонических составляющих напряжения TID_U ( h = 0..50)	От 0 до 100,0% (для U_RMS > 1%×U_nom)	0,1%	±0,05×THD_Uизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) I_RMS	Без использования клещей
	От 0 В до 1 В (3,6 В_P-P) K = 1000 А/1 В	0,01% Inom	± 0,01%×Inom
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 А_P-P)	0,01%×Inom	± 0,01×I_RMS изм ± 0,02×I_RMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 А_P-P)	0,01%×Inom	± (0,03 × I_RMS изм + 0,1 А) ± 0,03 × I_RMS изм ± 0,015 × I_RMS изм ± 0,0075 × I_RMS изм ± 0,005 × I_RMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 А_P-P)	0,01%×Inom	± (0,03×I_RMS изм + 1 mА) ± 0,025×I_RMS изм ± 0,01×I_RMS изм
	С измерительными клещами C-7
	От 0,01 А до 100 А (~) (360 А_P-P)	0,01%×Inom	± (0,005×I_RMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока I_H, h (h = 1..50)	В зависимости от типа используемых клещей (см. характеристики I_RMS)	0,01%×Inom	±0,0015×Inom (I_{H, h}<0,03×Inom) ±0,05×I_{H, h} ( I_{H, h}≥0,1×Inom)
Среднеквадратическое значение интергармонических составляющих силы тока I_{C, i} (i = 1..50)	В зависимости от типа используемых клещей (см. характеристики I_RMS)	0,01%×Inom	±0,0015×Inom (I_{C, i}<0,03×Inom) ±0,05×I_{C, i}
Суммарный коэффициент гармонических составляющих силы тока THD_I(h = 2..50)	От 0 до 100,0% (для I_RMS > 1%×Inom)	0,1%	± 0,05×THD_Iизм
Суммарный коэффициент гармонических составляющих силы тока TID_I(i = 2..50)	От 0 до 100,0% (для I_RMS > 1%×Inom)	0,1%	± 0,05×THD_Iизм
Активная мощность P и активная энергия E_P	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 1%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × P(E_p)изм
Реактивная мощность Q и реактивная энергия E_Q	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 2%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × Q(E_Q)изм
Полная мощность S и полная энергия E_S	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 2%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × S(E_S)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×U_nom ≤ U_RMS ≤ 150%×U_nom 10%×Inom ≤ I_RMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% U_nom ≤ U_RMS < 120% U_nom 5% Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×U_nom ≤ U_RMS ≤ 120%×U_nom 10%×Inom ≤ I_RMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φ_{U, I}	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера P_st	От 0,20 до 10,00 Для U_RMS ≥ 80%×U_nom	0,01	± 0,05×P_stизм
Длительная доза фликера P_lt	От 0,20 до 10,00 Для U_RMS ≥ 80%×U_nom	0,01	± 0,05×P_ltизм
Угол сдвига фаз напряжений φ_U	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U₂/U₁ и нулевой последовательности U₀/U₁	От 0,0% до 20,00% 80%×Uном ≤ U_RMS≤ 150%×Uном	0,1%	± 0,15 %
Угол сдвига фаз силы токов φ_I	От -180,0° до +180,0°	0,01°	± 1°

U_RMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
I_RMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
U_nom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
I_nom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
h – порядковый номер гармоники;
U_{H, h изм} – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
I_{H, h изм} - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
THD_{U изм} - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
THD_{I изм} - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
P(E_p)_изм - измеренное значение активной мощности (активной энергии);
Q(E_Q)_изм - измеренное значение реактивной мощности (реактивной энергии);
S(E_S)_изм - измеренное значение полной мощности (полной энергии);
P_{st изм} - измеренное значение кратковременной дозы фликера;
P_{lt изм} - измеренное значение длительной дозы фликера.

Комплектация Sonel PQM-702

№	Наименование	Количество
1.	PQM-702 - анализатор параметров качества электрической энергии	1
2.	Адаптер для подключения к однофазной сети AZ-1	1
3.	Антенна GPS	1
4.	Беспроводной интерфейс OR-1 (USB)	1
5.	Зажим «Крокодил» изолированный голубой K02	1
6.	Зажим «Крокодил» изолированный жёлтый K02	1
7.	Зажим «Крокодил» изолированный красный K02	2
8.	Зажим «Крокодил» изолированный черный K01	3
9.	Кабель последовательного интерфейса USB	1
10.	Комплект для фиксации ремней	1
11.	Набор для монтажа на DIN-рейке	1
12.	Ремни для крепежа на столбе (2 шт)	1
13.	Соединитель электрический - адаптер AC-16	1
14.	Соединитель электрический — адаптер магнитный модель AM-4	4
15.	Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1	4
16.	Футляр пластиковый XL2	1
