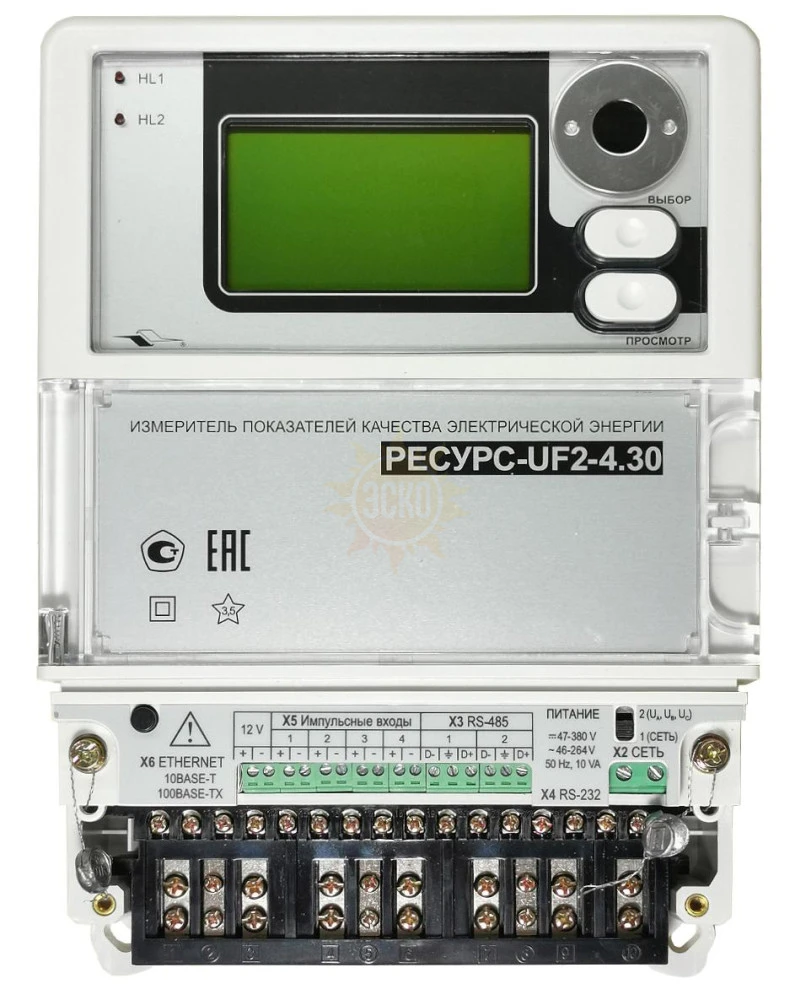

Описание Ресурс-UF2С - измеритель показателей качества электрической энергии
Измерители показателей качества электрической энергии «РЕСУРС-UF2» предназначены для измерений характеристик напряжения, включая основные показатели качества электрической энергии (ПКЭ) по ГОСТ 13109-97, характеристик тока, мощности и энергии переменного трехфазного и однофазного тока, как в автономном режиме, так и в составе информационно- измерительных систем. Измерители предназначены для контроля показателей качества электрической энергии в соответствии с РД 153-34.0-15.501-00 (часть 1) и анализа качества электрической энергии в соответствии с РД 153-34.0-15.501-01 (часть 2).
Область применения: измерение ПКЭ на предприятиях промышленности и в энергосистемах, обследование электросетей предприятий (энергоаудит), учет потоков мощности в энергосистемах, учет межсистемных перетоков, учет выработки и потребления электроэнергии.
Измерители могут быть использованы в качестве образцового счетчика электроэнергии для проверки и поверки счетчиков электроэнергии, в том числе и на месте эксплуатации, класса 0,5 (0,5S) и менее точных (модификации «Ресурс-UF2C», «Ресурс-UF2М») и класса 1,0 (1,0S) и менее точных (модификация «Ресурс-UF2»).
Измерители выпускаются в следующих модификациях: «Ресурс-UF2», «Ресурс-UF2C», «Ресурс-UF2М».
Измерители выполнены в настенном стационарном варианте (модификации «Ресурс-UF2», «Ресурс-UF2C») и настольном переносном варианте (модификация «Ресурс-UF2М»). Все модификации измерителей имеют встроенные клавиатуру и индикатор для работы в автономном режиме. Измерители имеют интерфейсы RS232 и RS485.
Измерители могут работать в составе автоматизированных систем типа «Ресурс».
Измерители «Ресурс-UF2» имеют две группы трехфазных измерительных входов напряжения, с номинальными действующими значениями Uном фазных/междуфазных напряжений 220/(220 · √3 ) В (прямой вход) и (100/ √3 )/100 В (трансформаторный вход). Напряжения подаются одновременно только на одну группу входов.
Измерители «Ресурс-UF2С» и «Ресурс-UF2М» имеют 4 измерительных входа напряжения, работающих на двух диапазонах измерения: 220/(220· √3 ) В и (100/ √3 )/100 В.
Измерители «Ресурс-UF2М» могут иметь 4 измерительных низковольтных входа напряжения, предназначенные для измерения действующих значений напряжения до 10 В. При наличии низковольтного входа напряжения в наименовании модификации измерителя добавляется буква «В», «Ресурс-UF2МВ».
Измерители могут использоваться для работы в однофазных, трехфазных трехпроводных и четырехпроводных электрических сетях. Дополнительно модификации «Ресурс-UF2C» и «Ресурс-UF2М» могут использоваться для работы в пятипроводных электрических сетях.
Измерительные входы напряжений гальванически изолированы от остальных частей измерителя.
При измерениях в электрических сетях с более высокими значениями напряжения должны быть использованы измерительные трансформаторы напряжения или делители напряжения.
Измерители имеют три (модификация «Ресурс-UF2») или четыре (модификации «Ресурс-UF2С» и «Ресурс-UF2М») группы входов для измерения характеристик силы тока с номинальным действующим значением силы тока (Iном) 5 А, 1 А при непосредственном подключении, и более при использовании трансформаторов тока. Измерительные входы тока гальванически изолированы друг от друга и от остальных частей измерителя.
Измерители могут комплектоваться разъемными трансформаторами тока (ТТ) с номинальным первичным током: 1 А, 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А, 3000 А. Измеритель обеспечивает работу с двумя типами разъемных трансформаторов тока: тип «Т» - с токовым выходом, тип «П» - с потенциальным выходом. При комплектации измерителей трансформаторами тока, их краткое обозначение и номинальные значения первичных токов указываются через дефис в наименовании измерителя без обозначения единицы измерения.
Характеристики Ресурс-UF2С - измеритель показателей качества электрической энергии
| Измеряемая характеристика | Диапазон измерений | Основные погрешности: - абсолютная Δ; - относительная δ, %; - приведенная γ, % |
Дополнительные условия | Модификации |
| Действующее значение 1): – напряжения U; – напряжения основной частоты (первой гармоники) U(1); – напряжения прямой последовательности U1 |
от 0,8·Uном до 1,2· Uном |
± 0,2 (δ) | – | Ресурс-UF2, Ресурс-UF2C, Ресурс-UF2М |
| от 0,01·Uном до 0,8· Uном | ± 0,2 (γ) | |||
| от 0,10 до 10 В | ± 0,5 (δ) | для U, U(1), для входа «10 В» | ||
| от 0,025 до 0,1В | ± 1,0 (δ) | |||
| Установившееся отклонение напряжения δUУ1), % | –20 – +20 | ± 0,2 (Δ) | – | |
| Действующее значение 1): - напряжения обратной последовательности U2; - напряжения нулевой последовательности U0 |
от 0,01·Uном до 1,2· Uном | ± 0,2 (γ) | ||
| Частота f, Гц | 45 – 55 | ± 0,02 (Δ) | – | |
| Отклонение частоты Δf, Гц | –5 – +5 | ± 0,02 (Δ) | – | |
| Коэффициент искажения синусоидальности напряжения KU, % | 0,1 – 30 | ± (0,05+0,02·KU) (Δ) | – | |
| Коэффициент n–ой гармонической составляющей напряжения KU(n), % | 0,05 – 30 | ± (0,03+0,02·KU(n)) (Δ) | 2 ≤ n ≤ 10 | |
| 0,05 – 20 | 10 < n ≤ 20 | |||
| 0,05 – 10 | 20 < n ≤ 30 | |||
| 0,05 – 5 | 30 |
|||
| Коэффициент несимметрии напряжений по обратной последовательности K2U1), % | 0 – 20 | ± 0,2 (Δ) | – | |
| Коэффициент несимметрии напряжений по нулевой последовательности K0U 1), % | 0 – 20 | ± 0,2 (Δ) | – | |
| Длительность провала напряжения Δtп , с | 0,01 – 60 | ± 0,01 (Δ) | – | |
| Длительность временного перенапряжения Δtпер U, с | 0,01 – 60 | ± 0,01 (Δ) | – | |
| Глубина провала напряжения δUп, % | 10 – 100 | ± 1,0 (Δ) | – | |
| Коэффициент временного перенапряжения Kпер U | 1,1 – 1,4 | ± 0,01 (Δ) | – | |
| Размах изменения напряжения δUt, % | 0,2 - 20 | ± 8 (δ) | – | |
| Кратковременная доза фликера PSt | 0,25 – 10 | ± 5 (δ) | – | |
| Длительная доза фликера PLt | 0,25 – 10 | ± 5 (δ) | – | |
| Угол фазового сдвига между фазными напряжениями основной частоты (первой гармоники) φU | от - 180° до + 180° | ± 0,1° (Δ) | – | |
| Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений φU(n) | от - 180° до + 180° | ± 1° (Δ) | 5 % ≤ KU(n) | |
| ± 3° (Δ) | 1 % ≤ KU(n) < 5 % | |||
| ± 10° (Δ) | 0,2 % ≤ KU(n)< 1 % | |||
| Действующее значение 1)2): - силы тока I; - силы тока основной частоты I(1); - силы тока нулевой последовательности I0; - силы тока прямой последовательности I1; - силы тока обратной последовательности I2; |
от 0,05·Iном до 1,2·Iном |
± 0,2 (δ) | – | Ресурс-UF2C, Ресурс-UF2М |
| от 0,01·Iном до 0,05·Iном |
± 0,01 (γ) | – | ||
| от 0,0004·Iном до 0,01·Iном | ± (1+0,35(0,01·Iном/I(1) – 1) (δ) | для I(1) | ||
| ± (1+0,7(0,01·Iном/I(1) – 1) (δ) | для I | |||
| от 0,01·Iном до 1,2·Iном |
± 0,2 (γ) | – | Ресурс-UF2 | |
| Коэффициент искажения синусоидальности кривой тока KI, % | 0,1 – 100 | ± (0,05+0,02·KI) (Δ) | 0,1·Iном ≤ I ≤ 1,5·Iном | Ресурс-UF2C, РесурсUF2М |
| 0,5 – 100 | ± (0,1+0,03·KI) (Δ) | 0,01·Iном ≤ I < 0,1·Iном | ||
| 0,1 – 100 | ± (0,05+0,02·KI) (Δ) | 0,5·Iном ≤ I ≤ 1,2·Iном | Ресурс-UF2 | |
| 0,5 – 100 | ± (0,1+0,03·KI) (Δ) | 0,1·Iном ≤ I ≤ 0,5·Iном | ||
| Коэффициент n–ой (n – от 2 до 40) гармонической составляющей тока KI(n), % | 0,05 – 100 | ± (0,03+0,02·KI(n)) (Δ) | 0,1·Iном ≤ I < 1,5·Iном 2 ≤ n ≤ 10 |
Ресурс-UF2С, Ресурс-UF2М |
| 0,05 – 50 | 0,1·Iном ≤ I < 1,5·Iном 10 < n ≤ 20 |
|||
| 0,05 – 20 | 0,1·Iном ≤ I < 1,5·Iном 20< n ≤ 30 |
|||
| 0,05 – 10 | 0,1·Iном ≤ I < 1,5·Iном 30< n ≤ 40 |
|||
| 0,5 – 100 | ± (0,1+0,03·KI(n)) (Δ) | 0,01·Iном ≤ I < 0,1·Iном 2 ≤ n ≤ 10 |
||
| 0,5 – 50 | 0,01·Iном ≤ I < 0,1·Iном 10 ≤ n ≤ 20 |
|||
| 0,5 – 20 | 0,01·Iном ≤ I < 0,1·Iном 20 ≤ n ≤ 30 |
|||
| 0,5 – 10 | 0,01·Iном ≤ I < 0,1·Iном 30 ≤ n ≤ 40 |
|||
| 0,05 – 30 | ± (0,03+0,02·KI(n)) (Δ) | 0,5·Iном ≤ I < 1,2·Iном 2 ≤ n ≤ 10 |
Ресурс-UF2 | |
| 0,05 – 20 | 0,5·Iном ≤ I < 1,2·Iном 10 < n ≤ 20 |
|||
| 0,05 – 10 | 0,5·Iном ≤ I < 1,2·Iном 20 < n ≤ 40 |
|||
| 0,5 – 30 | ± (0,1+0,03·KI(n)) (Δ) | 0,1·Iном ≤ I < 0,5·Iном; 2 ≤ n ≤ 10 |
||
| 0,5 – 20 | 0,1·Iном ≤ I < 0,5·Iном; 10 < n ≤ 20 |
|||
| 0,5 – 10 | 0,1·Iном ≤ I < 0,5·Iном; 20 < n ≤ 40 |
|||
| Угол фазового сдвига φUI между напряжением и током основной частоты одной фазы 3) | от - 180° до + 180° | ± 0,1° (Δ) | 0,05· Iном ≤ I ≤ 1,5 ·Iном | Ресурс-UF2С, Ресурс-UF2М |
| ± 0,3° (Δ) | 0,01·Iном ≤ I < 0,05·Iном | |||
| ± 0,1° (Δ) | 0,5· Iном ≤ I ≤ 1,2 ·Iном | Ресурс-UF2 | ||
| ± 0,3° (Δ) | 0,1·Iном ≤ I < 0,5·Iном | |||
| ± 3° (Δ) | 0,01·Iном ≤ I < 0,1·Iном | |||
| Угол фазового сдвига φUI0 между напряжением и током нулевой последовательности | от - 180° до + 180° | ± 3° (Δ) | 0,01·Iном ≤ I0< 1,2·Iном 0,01·Uном ≤U0<1,2Uном |
Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2 |
| Угол фазового сдвига φUI1 между напряжением и током прямой последовательности 3) | от - 180° до + 180° | ± 0,1° (Δ) | 0,05· Iном ≤ I ≤ 1,5 ·Iном | Ресурс-UF2С, Ресурс-UF2М |
| ± 0,3° (Δ) | 0,01·Iном ≤ I < 0,05·Iном | |||
| ± 0,1° (Δ) | 0,5· Iном ≤ I ≤ 1,2 ·Iном | Ресурс-UF2 | ||
| ± 0,3° (Δ) | 0,1·Iном ≤ I < 0,5·Iном | |||
| ± 3° (Δ) | 0,01·Iном ≤ I < 0,1·Iном | |||
| Угол фазового сдвига φUI2 между напряжением и током обратной последовательности | от - 180° до + 180° | ± 3° (Δ) | 0,01·Iном ≤ I2< 1,2·Iном 0,01·Uном≤ U2<1,2Uном |
Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2 |
| Угол фазового сдвига между n–ми гармоническими составляющими напряжения и тока одной фазы φUI(n) | от - 180° до + 180° | ± 2° (Δ) | 0,05·Iном ≤ I ≤ 1,5·Iном; 5 % ≤ KI(n); 5 % ≤ KU(n) |
Ресурс-UF2C, Ресурс-UF2М |
| ± 5° (Δ) | 0,05·Iном ≤ I ≤ 1,5·Iном; 1 % ≤ KI(n) < 5 %; 1 % ≤ KU(n) < 5 % |
|||
| ± 10° (Δ) | 0,05·Iном ≤ I ≤ 1,5·Iном; 0,2 % ≤ KI(n) <1 %; 0,2 % ≤ KU(n) < 1 % |
|||
| ± 3° (Δ) | 0,01·Iном≤ I ≤ 0,05·Iном; 5 % ≤ KI(n); 5 % ≤ KU(n) |
|||
| ± 10° (Δ) | 0,01·Iном ≤ I ≤0,05·Iном; 1 % ≤ KI(n) < 5 %; 1 % ≤ KU(n) < 5 % |
|||
| от - 180° до + 180° | ± 3° (Δ) | 0,5·Iном ≤ I ≤ 1,2·Iном; 5 % ≤ KI(n); 5 % ≤ KU(n) |
Ресурс-UF2 | |
| ± 5° (Δ) | 0,5·Iном ≤ I ≤ 1,2·Iном; 1 % ≤ KI(n) < 5 %; 1 % ≤ KU(n) < 5 % |
|||
| ± 15° (Δ) | 0,5·Iном ≤ I ≤ 1,2·Iном; 0,2 % ≤ KI(n) <1 %; 0,2 % ≤ KU(n) < 1 % |
|||
| ± 5° (Δ) | 0,1·Iном ≤ I ≤ 0,5·Iном; 5 % ≤ KI(n); 5 % ≤ KU(n) |
|||
| ± 15° (Δ) | 0,1·Iном ≤ I ≤ 0,5·Iном; 1 % ≤ KI(n) < 5 %; 1 % ≤ KU(n) < 5 % |
|||
| Активная мощность P 1)2): а) активная мощность по каждой фазе б) активная мощность по трем фазам |
от (0,5·Uном) • •(0,01·Iном) до (1,2·Uном) • • (1,5·Iном) |
а) ± 0,3 (δ) б) ± 0,2 (δ) |
0,05·Iном ≤ I ≤ 1,5·Iном; 0,5 <|cos φ |≤ 1 cos φ - коэффициент мощности |
Ресурс-UF2С, Ресурс-UF2М |
| б) ± 0,4 (δ) | 0,01·Iном ≤ I <0,05·Iном; 0,5 <|cos φ |≤ 1 |
|||
| а) ± 0,4 (δ) б) ± 0,3 (δ) |
0,1· Iном ≤ I ≤ 1,5 · Iном; 0,25 ≤|cos φ|≤ 0,5 |
|||
| б) ± 0,5 (δ) | 0,02·Iном ≤ I < 0,1·Iном; 0,25 ≤|cos φ|≤ 0,5 |
|||
| ± 0,2 (γ) | 0,01·Iном ≤ I < 1,2·Iном; 0,25 ≤|cos φ|≤ 1 |
Ресурс-UF2 | ||
| Реактивная мощность Q1)2): а) реактивная мощность по каждой фазе; б) реактивная мощность по трем фазам |
от (0,5·Uном) • •(0,01·Iном) до (1,2·Uном) • • (1,5·Iном) |
± 0,5 (δ) | 0,2 ≤ m < 1,2, где m = (I·U·sinφ)/(Iном·Uном) | Ресурс-UF2С, Ресурс-UF2М |
| ± 0,5·(0,9+0,02/m) (δ) | 0,01 ≤ m < 0,2 | |||
| ± 0,5 (γ) | 0,01 ≤ m < 1,2 | Ресурс-UF2 | ||
| Полная мощность S 1)2): а) полная мощность по каждой фазе; б) полная мощность по трем фазам |
от (0,5·Uном) • •(0,01·Iном) до (1,2·Uном) • • (1,5·Iном) |
± 0,5 (δ) | 0,01·Iном ≤ I < 1,5·Iном | Ресурс-UF2С, Ресурс-UF2М |
| ± 0,5 (γ) | 0,01·Iном ≤ I < 1,2·Iном | Ресурс-UF2 | ||
| Активная энергия WА2): а) симметричная нагрузка; б) однофазная нагрузка |
По ГОСТ 30206-94 для счетчика активной энергии класса точности 0,2 S | 0,01·Iном ≤ I < 1,5·Iном | Ресурс-UF2С, Ресурс-UF2М | |
| 0,2 (γ) | 0,01·Iном ≤ I < 1,2·Iном; 0,25 ≤|cos φ |≤ 1 |
Ресурс-UF2 | ||
| Реактивная энергия 1)2) WР: | ± 0,5 (δ) | 0,2 ≤ m < 1,5 | Ресурс-UF2C, Ресурс-UF2М | |
| ± 0,5·(0,9+0,02/m) (δ) | 0,01 ≤ m < 0,2 | |||
| ± 0,5 (γ) | 0,01 ≤ m < 1,2 | Ресурс-UF2 | ||
| Интервал времени (ход часов реального времени), с 1) | 3 | – | Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2 | |
| 1) Пределы допускаемого значения дополнительной температурной погрешности измерителя при измерении данной характеристики составляют 1/3 основной погрешности на каждые 10°С изменения температуры окружающей среды. 2) Пределы допускаемого значения дополнительной погрешности, возникающей при использовании разъемных трансформаторов тока, входящих в дополнительный комплект поставки, и при отклонении проводника от перпендикуляра к центру измерительного окна, равны 0,5 основной погрешности измерителя. 3) Пределы допускаемого значения дополнительной погрешности, возникающей при использовании разъемных трансформаторов тока, входящих в дополнительный комплект поставки, равны пределам основной погрешности измерителя. |
||||
Электропитание измерителей осуществляться переменным однофазным напряжением от 85 до 265 В и частотой от 45 до 55 Гц.
Мощность, потребляемая измерителями по цепи питания, не более 20 В·А.
Время установления рабочего режима измерителей не более 5 мин.
Измерители обеспечивают непрерывную работу без ограничения длительности.
Габаритные размеры измерителей не более 280×245×130 мм (модификации «Ресурс-UF2», «Ресурс-UF2С») и 290×310×110 мм (модификация «Ресурс-UF2М»).
Масса измерителей не более 4 кг.
По устойчивости к климатическим воздействиям измерители соответствуют группе 4 по ГОСТ 22261.
Измерители устойчивы к воздействию температуры окружающего воздуха от минус 20 до плюс 55 °С.
По устойчивости к механическим воздействиям в рабочих условиях применения измерители соответствуют группе 3 по ГОСТ 22261.
Измерители производят статистическую обработку измеренных значений ПКЭ согласно методике изложенной в РД153-34.0-15.501.00. Погрешность расчета наибольшего и наименьшего значения ПКЭ, верхней и нижней границы диапазона ПКЭ, в котором находятся 95 % его измеренных значений, равна погрешности измерения соответствующего ПКЭ.
Глубина хранения значений статистических характеристик ПКЭ не менее 3 месяцев. Измерители регистрируют усредненные за одну минуту значения характеристик измеряемых величин. Глубина хранения минутных усредненных значений зависит от количества регистрируемых характеристик, список которых задается пользователем. Минимальная глубина хранения 7 суток.
Комплектация Ресурс-UF2С - измеритель показателей качества электрической энергии
| № | Наименование | Количество |
|---|---|---|
| 1. | Прибор | 1 |
| 2. | Измерительные кабели напряжения для трех и четырехпроводных схем включения | 1 |
| 3. | Измерительные кабели тока для трех и четырехпроводных схем включения | 1 |
| 4. | Нуль-модемный кабель | 1 |
| 5. | Эксплуатационная документация | 1 |
| 6. | Программное обеспечение | 1 |
