Комплект Fluke 87V IMSK создан на базе мультиметра модели 87V и предназначен для специалистов-электротехников. Функционал прибора дополнен токоизмерительными клещами i400 AC.
Комплектное решение более доступно, позволяет проводить комплексные инспекции электрических систем и упрощает диагностику неисправностей.
Функционал мультиметра
Комплектный мультиметр - это прибор высокой точности, предназначенный для диагностики промышленных электроустановок, коммутационного оборудования и др.
- Замеры тока и напряжения проводятся в TRMS-режиме, что гарантирует максимально достоверные результаты при работе с нелинейными сигналами.
- Функция определения температуры посредством термопары помогает проводить комплексные инспекции электрооборудования под нагрузкой.
- Фиксация всплесков от 250 мкс упрощает поиск неисправностей.
- Устройство подходит для диагностики оборудования с высоким уровнем помех, такого, как частотно-регулируемые приводы.
- Режимы для тестирования компонентов - проверка диодов, измерение проводимости, коэффициента заполнения, емкости конденсаторов.
Дополнительные инструменты
Токоизмерительные клещи из комплекта Fluke 87V IMSK позволяют измерить силу тока до 400 А бесконтактным методом. Такой способ исследования особенно полезен на промышленном предприятии т.к. для замера не требуется нарушать целостность линии или приостанавливать работу установки.
Кроме того, в комплект входят необходимые для тестирования провода, щупы, зажимы и термопара 80BK-A с рабочим диапазоном от –40 °C до +260 °C , которая применяется для диагностики силовых систем под нагрузкой.
Безопасность
Мультиметр оборудован механизмами защиты от скачков напряжения до 8000 В и перегрузки. Прибор, как и датчик для определения силы тока, отвечает требованиям категорий электробезопасности CATIII 1000В и CATIV 600В.
Характеристики Fluke 87V IMSK
Параметры | Значения |
---|---|
Напряжение постоянного тока | |
Максимальное напряжение | 1000 В |
Погрешность | ±(0,05%+1) |
Максимальное разрешение | 10 µV |
Переменное напряжение | |
Максимальное напряжение | 1000 В |
Погрешность | ±(0,7%+2) True RMS |
Полоса пропускания переменного тока | 20 кГц* |
Максимальное разрешение: | 0,1 мВ |
Сила постоянного тока | |
Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
Погрешность измерения силы тока | ±(0,2%+2) |
Максимальное разрешение: | 0,01 мкА |
Переменный ток | |
Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
Погрешность измерения силы тока | ±(1,0%+2) True RMS |
Максимальное разрешение | 0,1 мкА |
Сопротивление | |
Максимальное сопротивление | 50 MΞμ |
Погрешность: | ±(0,2%+1) |
Максимальное разрешение: | 0,1 Ξμ |
Емкость | |
Максимальная емкость | 9,999 мкФ |
Погрешность | ±(1%+2) |
Максимальное разрешение | 0,01 нФ |
Частота | |
Максимальная частота | 200 кГц |
Погрешность | ±(0,005%+1) |
Максимальное разрешение | 0,01 Гц |
Коэффициент заполнения | |
Коэффициент заполнения | 0.999 |
Погрешность | ±(0,2% на кГц +0,1%) |
Максимальное разрешение | 0.001 |
Температурные измерения | -200,0°C - 1090°C -328,0°F - 1994,0°F датчики поставляются отдельно |
Температурный зонд 80 BK | -40,0°C - 260°C -40,0°F - 500°F, 2,2°C или 2% что больше |
Электропроводимость | |
Максимальная электропроводимость | 60,00 нСм |
Погрешность | ±(1,0%+10) |
Максимальное разрешение | 0,01 нСм |
Тестирование диодов | |
Диапазон | 3 В |
Разрешение | 1 мВ |
Погрешность | ± (2 % + 1) |
Диапазон коэффициента заполнения | |
Погрешность | ±(0,2% на кГц +0,1%) |
Условия окружающей среды | |
Рабочая температура | -20°C до +55°C |
Температура хранения | -40°C до +60°C |
Влажность (без конденсации) | 0% - 90% (0°C - 35°C) 0% - 70% (35°C - 55°C) |
Высота над уровнем моря при эксплуатации | 2000 м |
Общие характеристики безопасности | |
Категория превышения напряжения | от EN 61010-1 до 1000 V CAT III, 600V CAT IV |
Полученные одобрения | Зарегистрировано UL, CSA, TÜV, VDE |
Механические и общие характеристики | |
Размер | 201 x 98 x 52 мм (с футляром) |
Вес | 355 г |
Вес с футляром и гибким держателем | 624 г |
Дисплей | |
Цифровое | 6000 отсчетов с частотой обновления 4 выб/сек. |
Аналоговый | 32 сегмента, частота обновления 40 выб/сек |
Частота | 19 999 отсчетов, частота обновления 3 выб/сек при > 10 Гц. |
Гарантия | Срок эксплуатации |
Время работы батареи | Щелочная (обычно около 400 часов без подсветки) |
Удары | Падение с высоты одного метра, что соответствует IEC 61010-1:2001 |
Вибрация | В соответствии MIL-PRF-28800 для приборов Класса 2 |
Fluke I400 | |
---|---|
Номинальный диапазон тока | 400 А |
Непрерывный диапазон тока | 1 A - 400 A |
Максимальный ток | 1000 A |
Минимальный измеряемый ток | 1 A |
Основная погрешность | 2 % + 0,06 A (45-400 Гц) (% от значения + базовая погрешность) |
Применяемая частота | 5 Гц - 20 кГц |
Выходные уровни | 1 мА/A |
Максимальный диаметр проводника | 32 мм |
Длина измерительного кабеля | 1,5 |
Изолированные однополюсные штепсели | Да |
Безопасность | CAT III, 1000 B CAT IV, 600 В |
Максимальное напряжение | 1000 В RMS переменного тока между массой и землей, в соответствии с EN61010 |

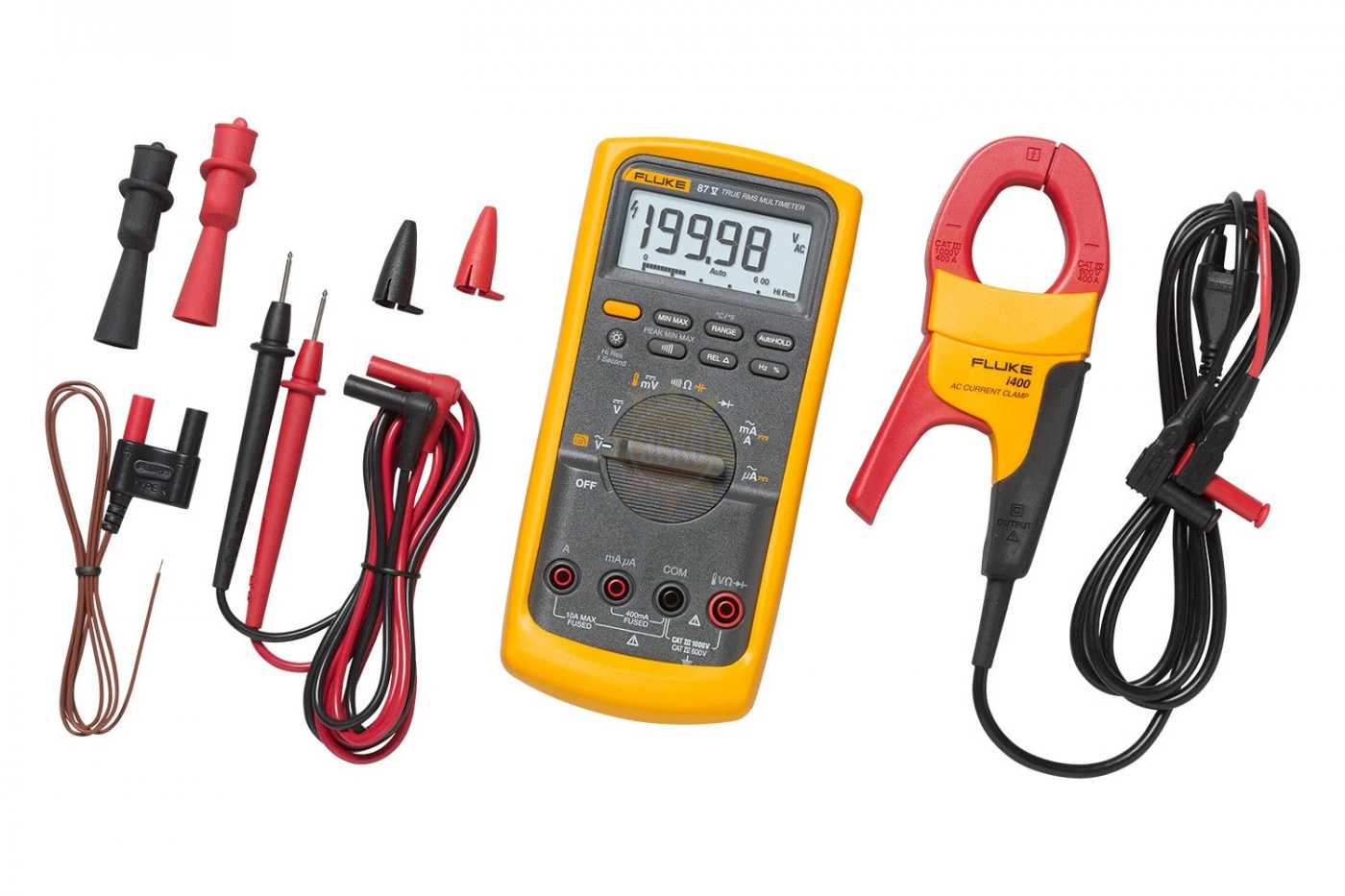

Комплектация Fluke 87V IMSK
№ | Наименование | Количество |
---|---|---|
1. | Мультиметр Fluke 87V | 1 |
2. | Токовые клещи Fluke i400 AC, 400 А | 1 |
3. | Датчик температуры 80BK-A для мультиметра | 1 |
4. | Комплект измерительных проводов TL75 Hard Point | 1 |
5. | Комплект зажимов типа "крокодил" AC175 под щуп с резьбой | 1 |
