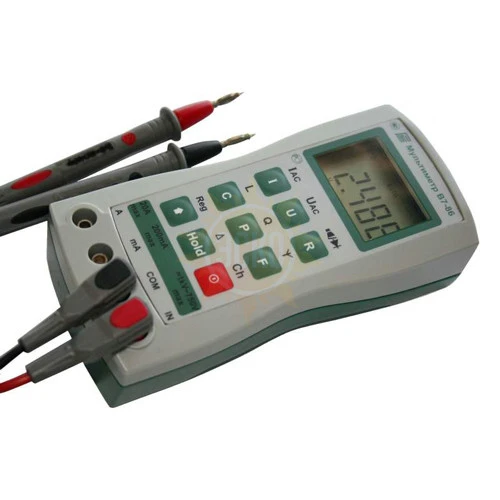

Описание B7-86/2
Мультиметр для жестких условий эксплуатации B7-86/2 предназначен для измерения напряжения и силы постоянного и переменного токов, сопротивления постоянному току, частоты, электрической ёмкости, индуктивности, активной и реактивной мощности.
Применяется при настройке и ремонте электрорадиотехнических устройств в лабораторных и полевых условиях.
Эргономичный корпус, обладающий защитой класса IP-68, позволяет прибору работать в жестких условиях эксплуатации. Мультиметр остается работоспособным после погружения в воду на глубину 1 м и падения с высоты 0,75 м. На лицевой стороне корпуса расположен большой жидкокристаллический индикатор и пленочная клавиатура.
Новый мультиметр способен измерять напряжение и силу постоянного тока, среднеквадратичное значение напряжения и силы переменного тока ("True-RMS"), сопротивление постоянному току, частоту, электрическую емкость, а также индуктивность, активную и реактивную мощность.
В приборе реализован автоматический выбор пределов измерения, возможность удержания на дисплее минимального, текущего или максимального значения. Функция относительных измерений позволяет измерять разность величин в абсолютных единицах или вычислять отношение в процентах. Результаты измерений могут быть сохранены во внутренней энергонезависимой памяти. Питание прибора может осуществляться как от незаряжаемых, так и от аккумуляторных элементов.
Прибор в исполнении В7-86/2 дополнительно к аккумуляторной батарее и сетевому адаптеру может поставляться с беспроводным интерфейсом для связи с персональным компьютером. Дальность связи составляет 5 - 10 метров.
Характеристики B7-86/2
| Диапазон измеряемых величин | Пределы измерения | Предел допускаемой основной погрешности, ± |
| Напряжение постоянного тока U | ||
| От 10-5 до 103 В | 200 мВ | 0,2 % от Uх+0,03 мВ |
| 2 В, 20 В, 200 В | 0,05 % от Uх+0,005 % от Uп | |
| 1000 В | 0,3 % от Uх+0,5 В | |
| Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц | ||
| От 2×10-2 до 750 В | 200 мВ | 0,5 % от Uх+0,5 мВ |
| 2 В | 0,3 % от Uх+2 мВ | |
| 20В | 0,3 % от Uх+0,05% от Uп | |
| 200 В | 0,4 % от Uх+0,1 В | |
| 750 В | 0,5 % от Uх+1 В | |
| Напряжение переменного тока U~ частотой от 1 до 10 кГц | ||
| От 2× 10-2 до 750 В | 200 мВ | 1,0 % от Uх+1 мВ |
| 2 В | 0,6 % от Uх+5 мВ | |
| 20 В | 0,6 % от Uх+20 мВ | |
| 200 В | 1,8 % от Uх+0,2В | |
| 750 В | 1,0 % от Uх+1 В | |
| Напряжение переменного тока U~ частотой от 10 до 20 кГц | ||
| От 2× 10-2 до 750 В | 200 мВ | 1,0 % от Uх+1 мВ |
| 2 В | 0,6 % от Uх+5 мВ | |
| 20 В | 0,6 % от Uх+20 мВ | |
| 200 В | 1,8 % от Uх+0,2В | |
| 750 В | Не нормируется | |
| Напряжение переменного тока U~ частотой от 20 до 100 кГц | ||
| От 2× 10-2 до 750 В | 200 мВ | 2,0 % от Uх+2 мВ |
| 2 В, 20 В | 1,5 % от Uх+1,0 % от Uп | |
| 200 В | 2,5 % от Uх+0,2 В | |
| 750 В | Не нормируется | |
| Сопротивление постоянному току R | ||
| От 10-5 до 2×103 кОм | 200 Ом | 0,35 % от Rх+0,1 Ом |
| 2 кОм | 0,2 % от Rх+0,1 Ом | |
| 20 кОм, 200 кОм | 0,1 % от Rх+0,025 % от Rп | |
| 2 МОм | 0,3 % от Rх+1 кОм | |
| Сила постоянного тока I– | ||
| От 10-5 до 2×104 мА | 200 мкА | 1,0 % от Iх+1 мкА |
| 2 мA | 0,3 % от Iх+3 мкА | |
| 20 мA, 200 мA | 0,1 % от Iх +0,05% от Iп | |
| 2000 мА | 0,1 % от Iх +1 мА | |
| 20 А | 0,4 % от Iх+0,02 | |
| Сила переменного тока I~ частотой от 20 Гц до 1кГц | ||
| От 2х10-1 до 2×104 мА | 2 мА | 0,5 % от Iх+1 мкА |
| 20 мА | 0,5 % от Iх+5 мкА | |
| 200 мА | 0,3 % от Iх+0,1 мА | |
| 2000 мА | 0,3 % от Iх+1 мА | |
| 20 А | 1 % от Iх+0,2 А | |
| Полная мощность S переменного тока частотой от 40 до 100 Гц | ||
| От 10-4 до 2×102 кВ·А | 2 кВ·А | Не нормируется |
| 20 кВ·А | ||
| Реактивная мощность Q переменного тока частотой от 40 до 100 Гц | ||
| От 10-4 до 2×102 квар | 2 квар | Не нормируется |
| 20 квар | ||
| Активная мощность тока P | ||
| От 10-4 до 2×102 кВт | 2 кВт | Не нормируется |
| 20 кВт | ||
| cosф переменного тока частотой от 40 до 100 Гц | ||
| От 0 до 1 | 1 | Не нормируется |
| Частота переменного тока, F, напряжением от 0,5 до 5 В | ||
| От 1 до 2×106 Гц | 20 Гц,200 Гц,2кГц, 20 кГц,200 кГц,2 МГц | 0,05 % |
| Ёмкость, C | ||
| Индуктивность, L | 200 пФ, 2000 пФ, 20000 пФ,0,2 мкФ, 2 мкФ, 20 мкФ, 200 мкФ, 2000 мкФ |
2 % от Cх +1,5% от Cп Не нормируется |
| Индуктивность, L | ||
| От 10-2 до 2×104 мкГн | 2 мГн,20 мГн, 200 мГн | 3 % от Lх+1,0% от Lп |
| Тест p-n перехода | ||
| От 0 до 1 В | 1% | |
| Общие характеристики | ||
| Температура окружающего воздуха | от -10°С до +50°С | |
| Относительная влажность | 100% при температуре +35°С | |
| Источник питания | 2 элемента типоразмера АА (аккум.) | |
| Габаритные размеры, мм | 78х160х36,5 | |
| Масса прибора, кг | не более 0,65 | |
Комплектация B7-86/2
| № | Наименование | Количество |
| 1. | Мультиметр для жестких условий эксплуатации B7-86/2 | 1 |
| 2. | Кабель (Чёрный) | 1 |
| 3. | Кабель (Красный) | 1 |
| 4. | Вставка плавкая ВП2Б-1В 3,15 А 250 В | 1 |
| 5. | Щуп игольчатый | 2 |
| 6. | Футляр | 1 |
| 7. | Аккумулятор типоразмера АА 1,2 В | 2 |
| 8. | Источник питания (для зарядки АКБ) | 1 |
| 9. | USB приемо-передатчик (интерфейс IEEE 802.15.4) | 1 |
| 10. | Носитель данных CD (программа v7-86.exe) | 1 |
| 11. | Руководство по эксплуатации | 1 |
| 12. | Формуляр | 1 |
