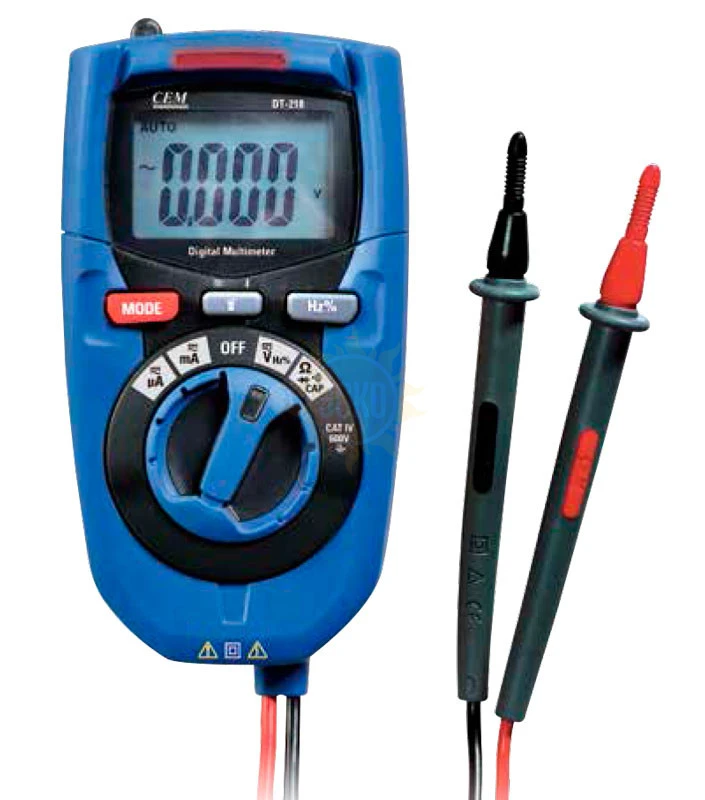

Мультиметр CEM DT-218 - цифровой прибор для определения всех основных параметров электрической цепи с дополнительными функциями контроля исправности диодов, проверкой емкости конденсаторов. Одно из преимуществ данной модели - оснащение бесконтактным детектором напряжения в диапазоне от 100 до 1000 В. Компактные габариты позволяют удобно переносить прибор в кармане рабочей одежды.
Основные характеристики
- Рабочий диапазон частот от 50 до 60Гц.
- Высокая оперативность работы до 3 измерений/сек.
- Предельные параметры измеряемого напряжения от 400 мВ до 600 В.
- Рабочий диапазон измеряемой силы тока от 400 мкА до 200мА.
- Параметры измряемого сопротивления от 400Ом до 40 МОм.
- Индикатор заряда батареи на экране.
- Индикатор перегрузки “OL”.
- Автоматическое выключение после 30 мин режима ожидания.
- Встроенный светодиодный фонарик.
Принцип работы
Преимущество мультиметра CEM DT-218 в возможности определения емкости конденсаторов в диапазоне от 51,2 нФ до 100 мкФ. Благодаря этому, устройство будет полезно при ремонте микросхем или радиоприемника.
Прибор обладает функцией звуковой "прозвонки". Для ее активации вам необходимо переключить регулятор в соответствующее положение. Опция очень удобна, т.к. значительно ускоряет процесс измерения. Прибор подаст звуковой сигнал, если значение сопротивления ниже 100 Ом.
Оснащение бесконтактным детектором напряжения позволяет мультиметру безопасно проверять наличие и параметры напряжения в электроцепи в любом режиме измерения. В том случае, если значение измеряемого напряжения находится в пределах рабочего диапазона мультиметра цифрового CEM DT-218, то загорится световой индикатор в верхней части корпуса. При этом, стоит учитывать, что на показания детектора влияют такие факторы как, тип изоляции, толщина проводника, а также расстояние.
Прибор автоматически определяет полярности, благодаря чему вы не ошибетесь при проведении исследования.
Особенности конструкции
Система автоотключения придет на помощь, если вы забудете отключить прибор. Устройство самостоятельно прервет работу после примерно 30 мин простоя, чем обеспечит сохранность заряда батареи.
Для работы в условиях слабой освещенности устройство оснащено подсветкой дисплея и светодиодным фонариком.
Характеристики DT-218
Режим | Диапазон | Разрешение | Точность ±(% показания + единицы) |
Постоянное напряжение | 400мВ | 0,1мВ | ±(0,5%+ 3) |
4В | 1мВ | ±(1,2%+ 3) | |
40В | 10мВ | ||
400В | 0,1В | ||
600В | 1В | ||
Переменное напряжение | 50 до 60Гц | ||
4В | 1мВ | ±(1%+8) | |
40В | 10мВ | ||
400В | 0,1В | ±(2,3%+10) | |
600В | 1В | ||
Постоянный ток | 400мкА | 0,1мкА | ±(2% + 8) |
4000мкА | 1мкА | ||
40мА | 10мкА | ||
200мА | 0,1мА | ||
Переменный ток | 50 до 60Гц | ||
400мкА | 0,1мкА | ±(2,5%+10) | |
4000мкА | 1мкА | ||
40мА | 10мкА | ||
200мА | 0,1мА | ||
Сопротивление | 400Ом | 0,1Ом | ±(0,8%+5) |
4кОм | 1Ом | ±(1,2%+5) | |
40кОм | 10Ом | ||
400кОм | 100Ом | ||
4МОм | 1кОм | ±(5%+5) | |
40МОм | 10кОм | ±(10%+5) | |
Емкость | 51,2нФ | 10пФ | ±(5%+30) |
512нФ | 100пФ | ±(3%+15) | |
5,12мкФ | 0,001мкФ | ±(5%+25) | |
51,2мкФ | 0,01мкФ | ||
100мкФ | 0,1мкФ | ||
Частота | 9,999Гц | 0,001Гц | ±(2%+5) |
99,99Гц | 0,01Гц | ||
999,9Гц | 0,1Гц | ||
9,999кГц | 1Гц | ||
Коэффициент заполнения | 0,5 до 99% | 0,1% | ±(2%+5) |
Параметр | Значение | ||
Корпус | Двойной пластик, Класс 2 | ||
Контроль диодов | Тестовый ток не более 1мА, постоянное напряжение разомкнутой цепи 1,5В, стандартно | ||
ЖК, 4000 отсчетов | Срабатывает звуковой сигнал, если сопротивление ниже 100Ом (Примерно) | ||
Индикатор перегрузки | «OL» | ||
Автоматическое выключение питания | Примерно через 30 минут | ||
Полярность | Автоматическая, знак (-) указывает на отрицательную полярность измерений | ||
Быстродействие | 3 измерения в секунду, номинально | ||
Индикатор низкого заряда батареи | В случае низкого заряда элемента питания | ||
Входное сопротивление | >7,5МОм (постоянное напряжение) >7,5МОм (переменное напряжение) |
||
Реакция | Cреднее значение | ||
Диапазон частот | 50/60Гц | ||
Элемент питания | 1,5В (ААА), 2 шт | ||
Предохранители | Диапазоны мкА, мА: 200мА/600В, малоинерционный, самовосстанавливающийся | ||
Рабочие температуры | 0°C - 40 °C (32 °F - 104 °F) при относительной влажности <70% | ||
Температуры хранения | -10 °C - 50 °C (14 °F - 122 °F) при относительной влажности <80% | ||
Рабочая высота | не более 2000 м | ||
Габариты | 116 × 59 × 36 мм (4,6”×2,3”×1,4”) | ||
Масса | 145 г (0,32 фунта) | ||
Безопасность | Прибор отвечает требованиям UL61010-1, ред. 3, соответствует категории IV, 600В, степень загрязнения |
Комплектация DT-218
№ | Наименование | Количество |
1. | Цифровой мультиметр DT-218 | 1 |
2. | Щупы | 1 комплект |
3. | Элемент питания 1,5v ААА | 2 |
4. | Руководство по эксплуатации | 1 |
