8,5-разрядный цифровой мультиметр 8558A

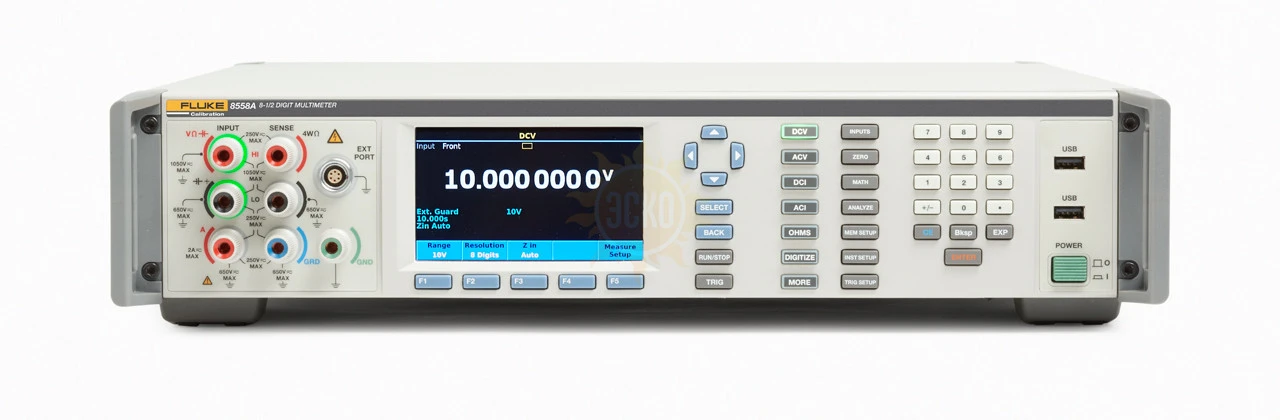

8,5-разрядный мультиметр Fluke 8558A с функцией оцифровки сигналов с частотой дискретизации 5 Мвыб/с и высоким разрешением идеально подходит для автоматизации работ в лабораториях и тестирования в производственных условиях. Благодаря высокоскоростной системе Fluke новой конструкции и самой быстрой в отрасли схеме прямого цифрового преобразования, достигается существенное повышение производительности тестирования многих автоматизированных систем, требующих сочетания высочайшей скорости и точности. Прибор демонстрирует уникальную точность в широком диапазоне измерений, выполняя девять функций измерений при помощи интуитивно понятного интерфейса пользователя с выводом данных и графиков на цветной экран.

Мультиметр Fluke 8558A образует единую платформу с полнофункциональным эталонным мультиметром Fluke 8588A. Платформа во всех конфигурациях оснащена универсальным интуитивно понятным интерфейсом пользователя с простой для навигации структурой меню, а также набором совместимых команд SCPI, используемых для автоматических систем. Платформа Fluke 8588A обеспечивает передачу данных, имеющих разрешение 4,5 разрядов, со скоростью не менее 100 000 показаний/с через интерфейсы GPIB, USBTMC или Ethernet либо сохранение данных во внутренней памяти объемом до 15 млн показаний.

Особенности 8,5-разрядного цифрового мультиметра Fluke 8558A:

• Разъемы Visual Connection Management. Активные разъемы подсвечиваются, помогая пользователю правильно выполнить подключение;
• Простые для доступа настройки. Обеспечивается быстрый доступ к настройкам диапазона, апертуры, входного импеданса, RMS-фильтра, а также другим настройкам измерений;
• Большой яркий полноцветный экран. Интуитивно понятный интерфейс пользователя и несложная структура меню упрощают доступ к настройкам и просмотр графиков трендов, изображений сигналов, БПФ, гистограмм и статистических данных;
• Программируемое переключение входов на передней/задней панели. Исключение ручных операций, немедленное получение результатов относительных измерений при помощи одной удаленной команды;
• Разъем для тока до 30 А (только для Fluke 8588A; 2 А для Fluke 8558A). Измерения токов в самом широком в отрасли диапазоне через один разъем;
• Кнопки программного меню. Настраиваются в соответствии с активной функцией, что делает структуру меню интуитивно понятной и простой в использовании;
• Выбор языка интерфейса. Можно выбрать английский, испанский, китайский, корейский, русский, французский или японский язык;
• Кнопка включения/отключения запуска. Включает и выключает режим непрерывного (свободного) запуска при измерениях;
• USB-порты. Служит для быстрой и удобной загрузки данных на флэш-накопитель.
• Вход/выход сигнала запуска. Прецизионная система запуска максимально точно синхронизирует систему при выполнении автоматических процессов;
• Частотомер. Обеспечивает измерения частоты до 100 МГц с точностью 0,5 мкГц/Гц;
• Входные разъемы на задней панели. Идентичны входным разъемам на передней панели для совместимости соединений и выполнения относительных измерений на передних/задних разъемах;
• Интерфейсы IEEE 488, LAN, USB. Стандартный интерфейс для удаленного доступа для беспроблемной интеграции системы;
• USB-порт. Служит для быстрой и удобной загрузки данных на флэш-накопитель;
• Разъем для токов до 2 A.

Основные функции 8,5-разрядного цифрового мультиметра Fluke 8558A:

Напряжение постоянного тока:

• От 100 мВ до 1000 В (максимально 1050 В);
• 2,02x полной шкалы;
• Максимальное разрешение: 1 нВ;
• 4,0 мкВ/В (с ДВ 95 %), 5,7 мкВ/В (с ДВ 99 %), годовая точность;
• 0,5 мкВ/В (с ДВ 95 %), 0,65 мкВ/В (с ДВ 99 %), суточная стабильность;
• Апертура отсчетов от 0 до 10 сек (разрешение 200 нс).

Постоянный ток:

• От 10 мкА до 2 А (Fluke 8558A);
• 2,02x полной шкалы;
• Максимальное разрешение: 1 пА;
• 9 мкА/В (с ДВ 95 %), 12 мкА/В (с ДВ 99 %), годовая точность;
• Апертура выборки от 0 нс до 100 с.

Напряжение переменного тока:

• От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц, (максимально 1050 В для Vср.кв.);
• 2,02x полной шкалы для Vразмах, 1,2x полной шкалы для Vср.кв.;
• Максимальное разрешение: 1 нВ;
• 80 мкВ/В (с ДВ 95 %), 103 мкВ/В (с ДВ 99 %), годовая точность.

Переменный ток:

• От 10 мкА до 30 А (только для Fluke 8588A; 2 A для Fluke 8558A);
• 2,02x полной шкалы для Vразмах, частота от 1 Гц до 100 кГц, 1,2x полной шкалы для Vср.кв.;
• Максимальное разрешение: 1 пА;
• 300 мкА/В (с ДВ 95 %), 387 мкА/В (с ДВ 99 %), годовая точность.

Сопротивление:

• От 1 Ом до 10 ГОм (максимально 20 ГОм);
• 2,02x полной шкалы;
• Максимальное разрешение: 10 нОм;
• 10 мкОм/Ом (с ДВ 95 %), 13 мкОм/Ом (с ДВ 99 %), годовая точность;
• Режимы измерения: при низком токе, при высоком напряжении, истинного сопротивления (Tru Ohms™).

Дискретизированное напряжение:

• От 100 мВ до 1000 В (максимально 1050 В);
• 2,02x полной шкалы;
• Максимальное разрешение: 18 бит;
• Частота дискретизации 5 Мвыб/с;
• Полоса пропускания до 20 МГц.

Дискретизированный ток:

• От 10 мкА до 30 А (только для Fluke 8588A; 2 A для Fluke 8558A);
• 2,02x полной шкалы;
• Максимальное разрешение: 18 бит;
• Частота дискретизации 5 Мвыб/с;
• Полоса пропускания до 4 МГц.

Частота или период:

• Напряжение, до 10 МГц;
• Ток, до 100 кГц;
• Частота до 100 МГц на разъеме BNC;
• 0,5 мкГц/Гц, годовая точность.

Емкость:

• от 1 нФ до 100 мФ;
• 400 мкФ/Ф, годовая точность.

Температура:

• Термометр PRT или термопара;
• 5 мК, годовая точность.

РЧ-мощность:

• Датчик серии NRP Rhode & Schwarz, внешние шунты для постоянного и переменного тока.

Измерения постоянного и переменного тока через внешние шунты:

• Шунт A40B и любые другие внешние шунты.

Скорость получения показаний:

• 1 показание/с при разрешении 8,5 разряда и сохранении в памяти;
• 100 000 показаний/с при разрешении 4,5 разряда и сохранении в памяти;
• До 500 000 показаний/с при сохранении в энергозависимой памяти в виде дискретизированного напряжения и тока;
• До 500 000 показаний/с при передаче через USB в бинарном формате.

Память для результатов измерений:

• 15 млн показаний;
• 7,5 млн показаний с временными метками.

Интерфейсы GPIB, USBTMC, Ethernet:

• Встроенные совместимые команды SCPI для удаленного управления;
• Режим эмуляции приборов Fluke 8508A и Fluke 3458A;
• Библиотека программ калибровки с полной поддержкой ПО MET/CAL™ в режиме эмуляции прибора Fluke 8508A;
• Драйвер IVI (взаимозаменяемый виртуальный прибор);
• USB-накопитель для надежной передачи данных в формате CSV.

Типы запуска:

• Запуск вручную;
• Запуск по внешнему сигналу на входном разъеме BNC и запуск по сигналу на выходном разъеме BNC;
• Запуск по внутреннему событию или уровню сигнала;
• Запуск по событию таймера;
• Запуск по периоду времени;
• Запуск по событию в линии;
• Запуск по команде на шине.

Соответствие требованиям CE и CSA.

Описание 8,5-разрядного цифрового мультиметра Fluke 8558A:

Внедрение высокоскоростной цифровой платформы Fluke 8588A/Fluke 8558A приводит к сокращению длительности тестирования, и как следствие, к повышению производительности, увеличению объема работ и дохода от инвестиций. Система Fluke 8588A/Fluke 8558A дикретизирует данные, передаваемые в память, со скоростью 200 нс на показание и передает данные с разрешением 4,5 разряда в ПК через USB, Ethernet или GPIB со скоростью 100 000 показаний в секунду. Быстрая регистрация данных с высоким разрешением позволяет получить количество и качество информации, необходимое для своевременного принятия правильных решений, влияющих на производительность и эффективность системы.

• Благодаря возможности настройки апертуры в диапазоне от 0 нс до 100 с, система демонстрирует наибольшую в отрасли универсальность в управлении окном регистрации данных;
• Скорость получения показаний: от 1 показания/с при разрешении 8,5 разряда до 100 000 показаний/с при разрешении 4,5 разряда;
• Передача данных из памяти в ПК: до 500 000 показаний/с в бинарном формате через USB, до 200 000 через Ethernet и GPIB.

Отладка и улучшение характеристик тестируемых устройств:

Мультиметр Fluke 8558A, работающий с частотой дискретизации 5 Мвыб/с и полосой пропускания аналоговых сигналов до 20 МГц, является первым и единственным на рынке прибором, способным определять характеристики сверхслабых переходных сигналов с разрешением 18 бит. Эта функция позволяет упростить отладку, быстрее обнаруживать проблемы и улучшать конструкцию и характеристики тестируемых устройств для более эффективной работы в реальных рабочих условиях.

• Благодаря чувствительности по напряжению до сотен нВ и чувствительности по току до сотен пА, система может обнаруживать сверхслабые переходные сигналы;
• Полоса пропускания до 20 МГц для сигналов напряжения и до 4 МГц для сигналов тока позволяют регистрировать и измерять широкий спектр сигналов с разными характеристиками;
• АЦП последовательного приближения с разрешением 18 бит, обеспечивающий частоту дискретизации 5 Мвыб/с;
• Передача данных, полученных с частотой дискретизации 5 Мвыб/с, в буфер для регистрации сложных быстро меняющихся сигналов;
• Память на 15 млн показаний позволяет хранить большие массивы данных, исключая;
• Необходимость немедленной передачи показаний в ПК;
• Графический дисплей обеспечивает визуализацию сложных сигналов в режиме реального времени, а также повышение производительности и более быстрое получение результатов тестирования и ответов на возникающие вопросы.

Быстрая точная и надежная совместимость систем:

Установка нового прибора в синхронизированную и хорошо отлаженную систему может привести к несовместимости и дополнительным расходам. В цифровой платформе Fluke 8558A используются широко применяемые интерфейсы и высокоточная система запуска, обеспечивающие дискретизацию, интеграцию и передачу данных для анализа на любое устройство системы с высокой надежностью и минимальными помехами.

• Стандартный для отрасли набор интерфейсов для удаленной передачи данных: GPIB, USBTMC и Ethernet;
• Быстрая и удобная передача данных на ПК в формате CSV при помощи USB‑накопителя;
• Совместимость с командами SCPI в режиме эмуляции 8505A и 3458A, позволяющая быстрее и проще обновить систему до уровня системы Fluke 8588A/Fluke 8558A;
• Полная поддержка библиотеки программ калибровки MET/CAL, управляющих прибором 8508A;
• Драйвер IVI для системы Fluke 8558A/Fluke 8588A, обеспечивающий управление цифровыми мультиметрами по требованиям отраслевых стандартов;
• Типы запуска: по внешнему сигналу на разъеме TRIG IN BNC, по сигналу на разъеме TRIG OUT BNC, по фронту или уровню сигнала, по событию таймера, по периоду времени, по событию в линии;
• Задержка запуска составляет меньше 100 нс при внешнем запуске на BNC для дискретизации напряжения и тока.
