Частота, max
200 кГц
Напряжение постоянное (В), max
1000
Напряжение переменное (В), max
1000
Ток постоянный (А), max
20
Сопротивление (МОм), max
20
Eмкость (мкФ), max
200
Тестирование диодов
Есть
Прозвонка цепи
Есть
Испытание p-n перехода
Нет
Скважность / Коэффициент заполнения импульсов
Нет
Удержание показаний
Нет
Функция max/min
Нет
Память
Нет
Подсветка
Есть
22 560
₽
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Гарантия 1 год
ТД «ЭСКО» официальный дистрибьютор МЕГЕОН в России
Описание МЕГЕОН 22130

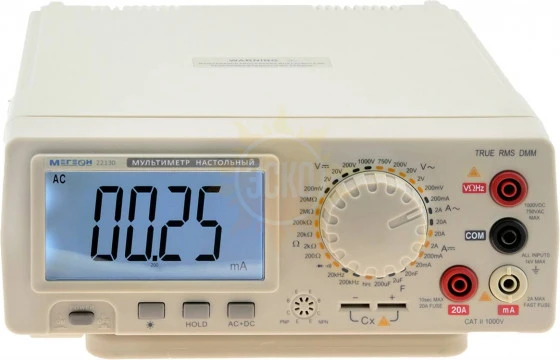

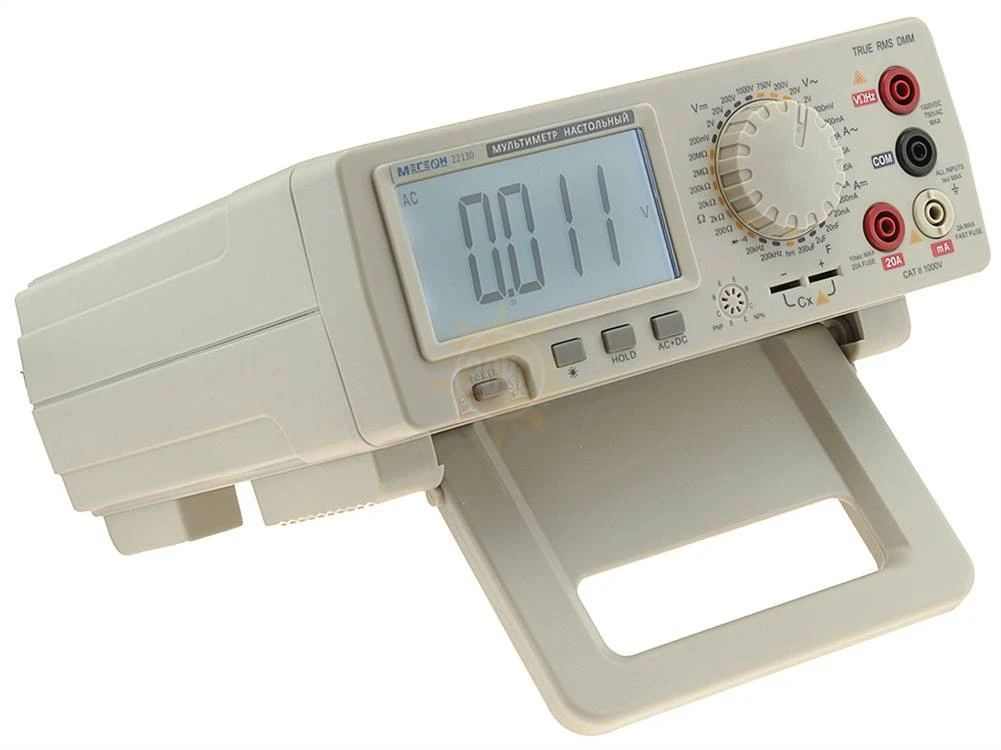

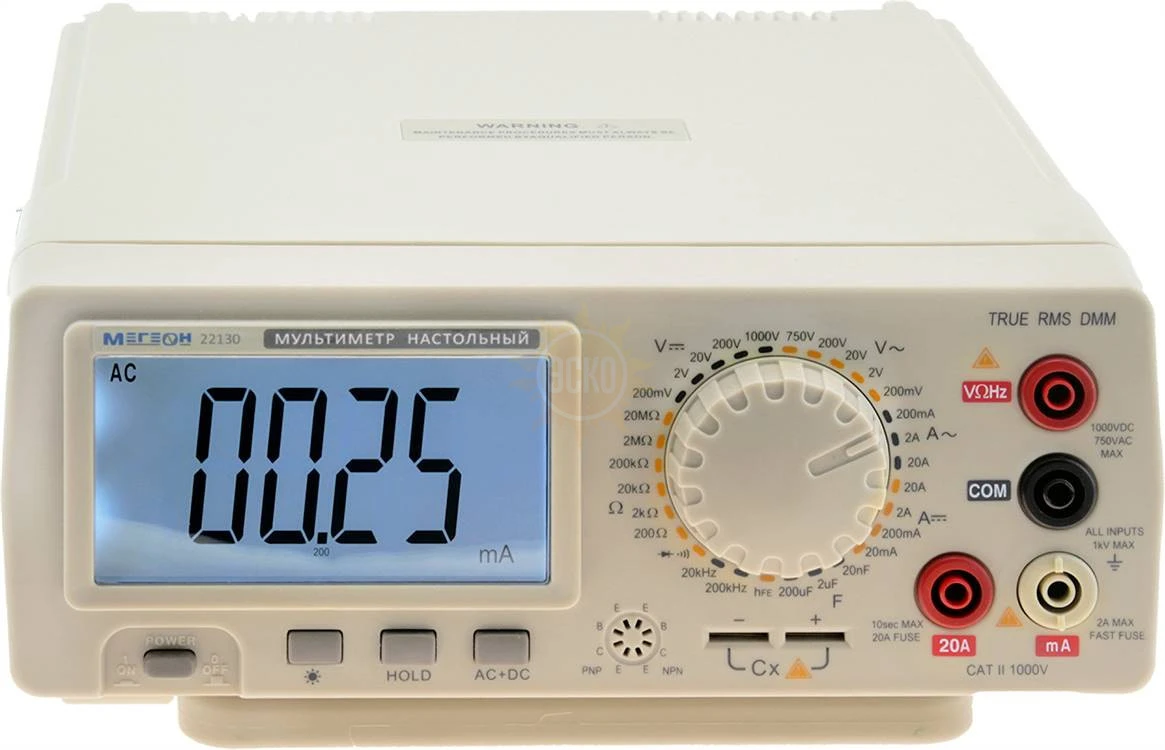

Данный настольный мультиметр МЕГЕОН 22130 демонстрирует надежное и устойчивое функционирование и представляет собой цифровой мультиметр с разрешением 4½ разрядов. Мультиметр оснащен жидкокристаллическим дисплеем. Для удобства эксплуатации и считывания показаний высота цифр на дисплее составляет 30 мм. Также для удобства эксплуатации и считывания показаний 30 мм ЖК-дисплей снабжен подсветкой. МЕГЕОН 22130 выполняет следующие функции: измерение напряжения постоянного и переменного тока, измерение силы постоянного и переменного тока, измерение сопротивления, емкости конденсаторов, частоты (Гц), усиления ВЧ, а также проверка диодов и тест цепи на разрыв.
Измерение параметров переменного тока осуществляется на основе истинных среднеквадратичных значений, определяемых прибором с высокой точностью. Именно такая характеристика данного мультиметра как широкая полоса пропускания позволяет получать точные среднеквадратичные значения для любой формы волны переменного тока или переменного тока со смещением (AC+DC). В данном приборе в качестве центрального элемента используется АЦП с двойным интегрированием. Это идеальный прибор для лабораторий, заводов и других сфер применения радио-технологий.
Характеристики МЕГЕОН 22130
| Напряжение постоянного тока (DCV) | |||
|---|---|---|---|
| Диапазон | Точность | Разрешение | |
| 200мВ | + (0,05%+1d) | 10мкВ | |
| 2В | 100 мкВ | ||
| 20В | 1мВ | ||
| 200В | 10мВ | ||
| 1000В | ±(0,1%+5d) | 100мВ | |
| Входное полное сопротивление: 10 МОм во всех диапазонах. Защита от перегрузки: диапазон “200 мВ”: 250В постоянного тока или пиковое значение переменного тока. Другие диапазоны: 1000В постоянного тока или пиковое значение переменного тока. |
|||
| Напряжение переменного тока (ACV) | |||
| Диапазон | Входная частота | Точность | Разрешение |
| 200мВ | 50Гц-20кГц | ± (0,8%+80d) | 10 мкВ |
| 2В | 100 мкВ | ||
| 20В | 1 мВ | ||
| 200В | 50Гц-5кГц | 10 мВ | |
| 1000В | 50Гц-400Гц | ±(1,0%+50d) | 100 мВ |
| Для точности измерения значение входного сигнала не должно быть ниже 10% от верхнего предела диапазона. Входное полное сопротивление: 2 МΩ во всех диапазонах. Защита от перегрузки: диапазон “200 мВ”: 250В постоянного тока или пиковое значение переменного тока. Другие диапазоны: 1000В постоянного тока или пиковое значение переменного тока. |
|||
| Измерение силы постоянного тока (DCA) | |||
| Диапазон | Точность | Разрешение | |
| 20мА | ±(0,35%+10d) | 1мкА | |
| 200мА | 10 мкА | ||
| 2А | ±(1,2%+20d) | 100мкА | |
| 20А | 1мА | ||
| Максимальный входной перепад напряжения:200мВ. Максимальный входной ток:20А (в течение 10с). Защита от перегрузки:предохранитель 2А/250В, предохранитель 13А/250В. |
|||
| Сопротивление (Ом) | |||
| Диапазон | Точность | Разрешение | |
| 200 Ом | + (0,1%+10d) | 0,01 Ом | |
| 5 кОм | ±(0,1%+5d) | 0,1 Ом | |
| 20 кОм | 1 Ом | ||
| 200 кОм | 10 Ом | ||
| 2 МОм | 100 Ом | ||
| 20 МОм | ±(0,6%+5d) | 1 кОм | |
| Напряжение разомкнутой цепи: менее 3В. Защита от перегрузки: 250 В постоянного тока или пиковое значение переменного тока. Примечание: В диапазоне “200 Ом” закоротите между собой измерительные провода, чтобы измерить сопротивление провода. Полученный результат необходимо вычесть из действительного значения измерения. |
|||
| Емкость конденсатора (С) | |||
| Диапазон | Точность | Разрешение | |
| 20 нФ | + (3,5%+20d) | 1 пФ | |
| 2 мкФ | 100 пФ | ||
| 200 мкФ | ±(5,0%+30d) | 10 нФ | |
| Частота измерения: прибл. 400Гц Напряжение измерения: приблизительно 40мВ Защита от перегрузки: 36В постоянного тока или пиковое значение переменного тока |
|||
| Частота (FREQ) | |||
| Диапазон | Точность | Разрешение | |
| 20 кГц | ±(1,0%+20d) | 1Гц | |
| 200 кГц | 10Гц | ||
| Чувствительность входного сигнала: 500 мВ СКЗ Защита от перегрузки: 250В постоянного тока или пиковое значение переменного тока (в течение 15 сек) |
|||
| Проверка диодов и тест цепи на разрыв | |||
| Описание | Условие теста | ||
| Значение измерения является прибл. значением прямого падения напряжения. Если сопротивление в измеряемой цепи менее 30 Ω +10 Ω, раздается звуковой сигнал и на дисплее отображается приблизительное значение. Напряжение разомкнутой цепи составляет приблизительно 3В. | Прямой постоянный ток составляет прибл.1мА, обратное напряжение постоянного тока – менее 3В. | ||
| Защита от перегрузки: 250В постоянного тока и пиковое значение переменного тока | |||
| Измерение усиления ВЧ | |||
| Диапазон | Индикация на дисплее | Условия тестирования | |
| NPN (негативный-позитивный-негативный) или PNP (позитивный-негативный-позитивный) | 0-1000,0 | Базовый ток приблизительно 10 А, усиление напряжения прибл. 3В | |
| Общие данные | |||
| Дисплей | ЖК-дисплей 4 1/2 разряда (максимум 19999) c подсветкой и автоиндикацией полярности. | ||
| Способ измерения | АЦП с двойным интегрированием. | ||
| Частота проверки сигнала | примерно 3 раза в сек. | ||
| Индикация превышения диапазона | «1» | ||
| Условия эксплуатации | 0-40°С, относительная влажность <80%. | ||
| Источник питания | сеть переменного тока 220В/110В, 50/60Гц. | ||
| Габаритные размеры без упаковки | 260 мм х 220 мм х 82 мм | ||
| Габаритные размеры с упаковкой | 300 мм х 290 мм х 145 мм | ||
| Вес без упаковки | 1,2 кг | ||
| Вес с упаковкой | 1,4 кг | ||
Комплектация МЕГЕОН 22130
| № | Наименование | Количество |
|---|---|---|
| 1. | Мультиметр МЕГЕОН 22130 | 1 |
| 2. | Комплект измерительных проводов | 1 |
| 3. | Кабель питания | 1 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | Паспорт | 1 |
