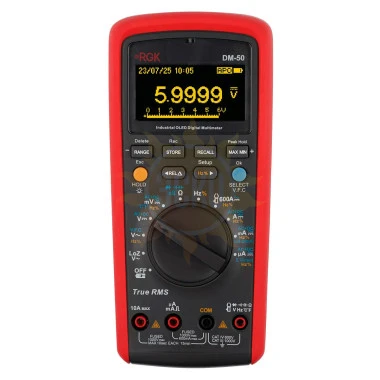

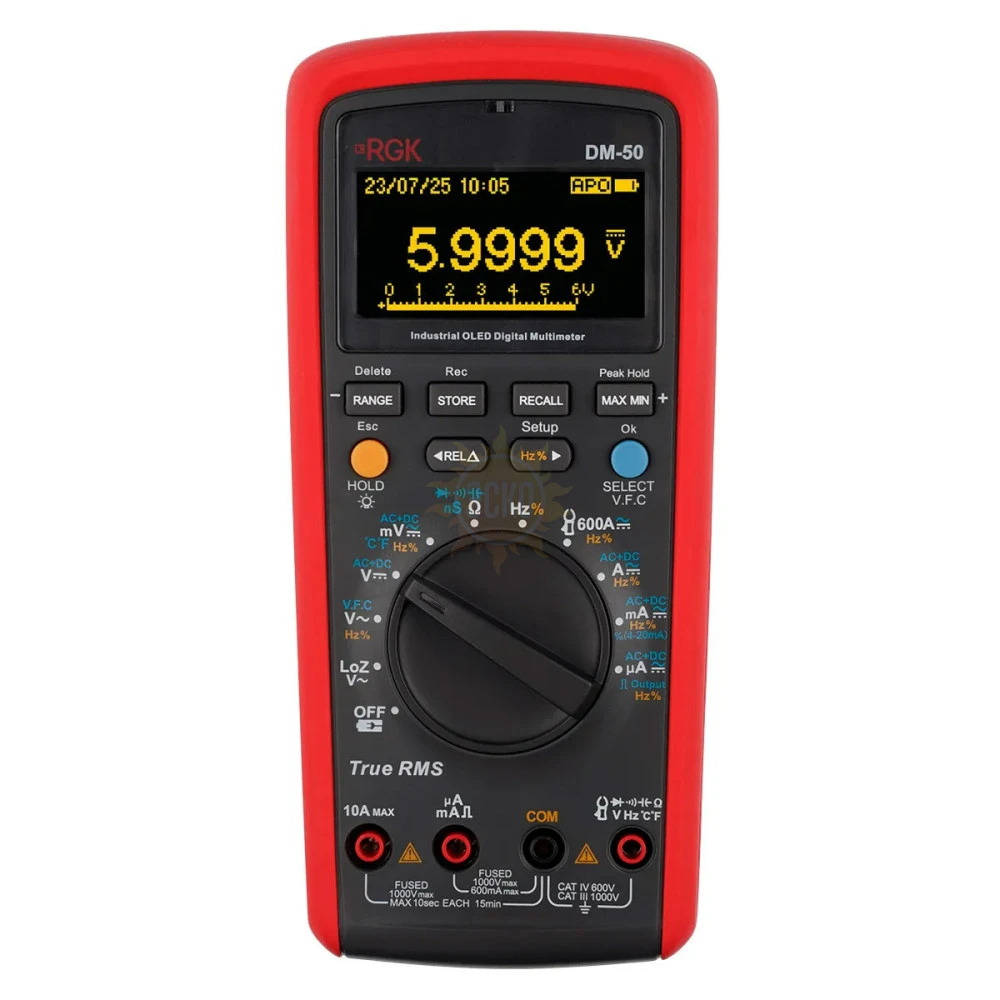

Описание Мультиметр RGK DM-50 с поверкой
Мультиметр RGK DM-25 - современный прибор для замеров электрических параметров. Широкий функционал помогает решать самые разные задачи как в быту, так и в профессиональной деятельности.
True RMS
Эта технология, которую особенно ценят электрики и радиолюбители, позволяет мультиметру показать точные значения в тех случаях, когда форма сигнала далека от идеальной синусоиды и/или в нем присутствуют нелинейные искажения. Благодаря такому решению прибор подходит для тестирования импульсного оборудования, радиоэлектронной аппаратуры, различных схем с плавающим напряжением и др.
Функции и возможности
При помощи мультиметра RGK DM-25 пользователь может:
- измерить силу и напряжение тока, в том числе в микроамперном и милливольтовом диапазонах;
- определить сопротивление резистора и выполнить прозвонку цепи;
- проверить работоспособность диодов и замерить емкость конденсаторов;
- измерить частоту тока;
- рассчитать коэффициент заполнения для диагностики оборудования с импульсным (ШИМ) управлением;
- исследовать уровень нагрева различных деталей контактным методом, с термопарой.
REL - относительные измерения
Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также эта функция мультиметра RGK DM-25 помогает оперативно сравнивать полученные показания с контрольными.
Режим NCV
Благодаря датчику, который размещен в верхней части корпуса, эта модель может определять наличие напряжения в розетках и проводах бесконтактным способом. О результатах оповещает наглядная светодиодная индикация.
Продуманная эргономика

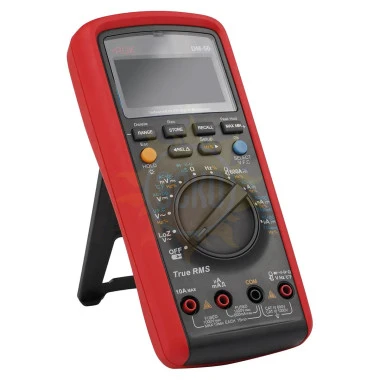

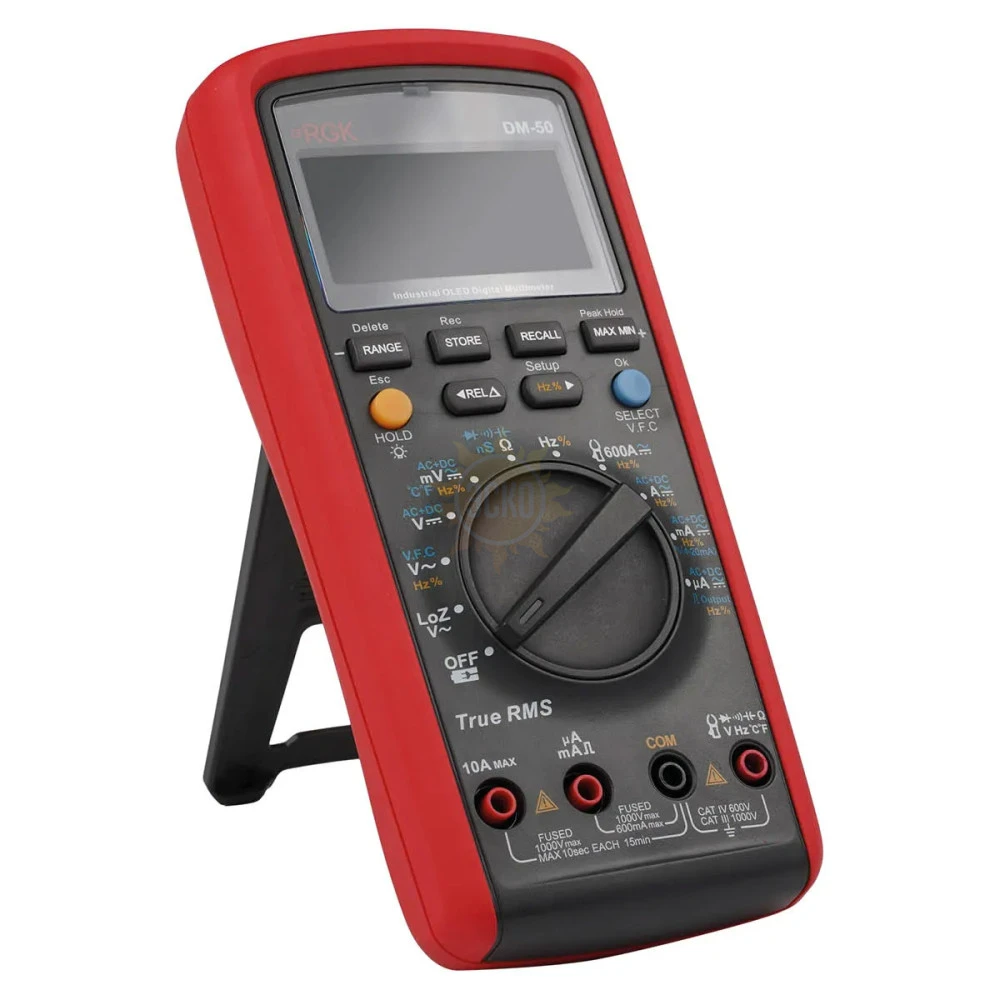

На задней поверхности устройства расположены петля для подвешивания и откидная подставка, которые позволяют установить измеритель так, чтобы специалисту было максимально удобно считывать показания, а руки были свободны для работы с щупами.
Безопасность
Цифровой мультиметр RGK DM-25 отвечает требованиям стандарта электробезопасности CAT III 600 В. Это означает, что его можно использовать для диагностики коммутационного оборудования, электродвигателей, систем освещения и др.
Характеристики Мультиметр RGK DM-50 с поверкой
RGK DM-50 | |||
Метрологические характеристики в режиме измерений напряжения постоянного тока | |||
---|---|---|---|
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | |
9,999 мВ | 0,001 мВ | ± (0,007●U+8 е.м.р.) | |
99,99 мВ | 0,01 мВ | ± (0,007●U+3 е.м.р.) | |
999,9 мВ | 0,1 В | ± (0,005●U+3 е.м.р.) | |
9,999 В | 0,001 В | ||
99,99 В | 0,01 В | ||
999,9 В | 0,1 В | ||
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В |
Метрологические характеристики в режиме измерений напряжения переменного тока | |||
---|---|---|---|
Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
9,999 мВ | от 45 до 400 | 0,001 мВ | ± (0,01●U+3 е.м.р.) |
99,99 мВ | 0,01 В | ||
999,9 мВ | 0,1 В | ± (0,008●U+3 е.м.р.) | |
9,999 В | 0,001 В | ||
99,99 В | 0,01 В | ||
999,9 В | 0,1 В | ||
Примечание – U - измеренное значение напряжения переменного тока, мВ, В |
Метрологические характеристики в режиме измерений силы постоянного тока | |||
---|---|---|---|
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А | |
999,9 мкА | 0,1 мкА | ±(0,008●I+3 е.м.р) | |
999,9 мА | 0,1 мА | ±(0,012●I+3 е.м.р) | |
9,999 А | 0,001 А | ||
Примечание – I - измеренное значение силы постоянного тока, мкА, мА, А |
Метрологические характеристики в режиме измерений силы переменного тока | |||
---|---|---|---|
Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
999,9 мкА | от 45 до 400 | 0,1 мА | ±(0,008●I+3 е.м.р) |
999,9 мА | ±(0,01●I+3 е.м.р) | ||
9,999 А | 0,001 А | ||
Примечание – I - измеренное значение силы переменного тока, мкА, мА, А |
Метрологические характеристики в режиме измерений электрического сопротивления постоянному току | ||
---|---|---|
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
99,99 Ом | 0,01 Ом | ±(0,008●R +8 е.м.р.) |
999,9 Ом | 0,1 кОм | ±(0,008●R +2 е.м.р.) |
9,999 кОм | 0,001 кОм | |
99,99 кОм | 0,01 кОм | |
999,9 кОм | 0,1 кОм | |
9,999 МОм | 0,001 МОм | ±(0,015●R+3 е.м.р) |
99,99 МОм | 0,01 МОм | ± (0,02●R+5 е.м.р) |
Примечание – R - измеренное значение измерения электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Метрологические характеристики в режиме измерений электрической емкости | ||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
от 0,00 до 99,99 нФ включ. | 0,01 нФ | ±(0,04●С+5 е.м.р.) |
св. 99,99 до 999,9 нФ включ. | 0,1 нФ | |
св. 0,9999 до 9,999 мкФ включ. | 0,001 мкФ | |
св. 9,999 до 99,99 мкФ включ. | 0,01 мкФ | |
св. 99,99 до 999,9 мкФ включ. | 0,1 мкФ | |
св. 0,9999 до 9,999 мФ включ. | 0,001 мФ | ±(0,1●С) |
св. 10,00 до 42,99 мФ включ. | 0,01 мФ | |
св. 42,99 до 99,9 мФ включ. | 0,1 мФ | |
Примечание – С - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Метрологические характеристики в режиме измерений частоты | ||
Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
от 10,00 до 99,99 Гц включ. | 0,01 Гц | ±(0,001●F+5 е.м.р.) |
св. 99,99 до 999,9 Гц включ. | 0,1 Гц | |
св. 0,9999 до 9,999 кГц включ. | 0,001 кГц | |
от 10,00 до 12,00 кГц включ. | 0,01 кГц | |
Примечания: F – измеренное значение частоты, Гц, кГц, МГц; В диапазоне среднеквадратических значений входного напряжения переменного тока от 200 мВ до 30 В. | ||
Метрологические характеристики в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
Предел измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной по- грешности измерений, °С1) |
от -40 до 0 | 1 | ±4 °С |
св. 0 до +100 | ±(0,01●T+5 е.м.р.) | |
св. +100 до +400 | ±(0,02●T+5 е.м.р.) | |
Примечание: Т - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары |
Температурные коэффициенты | |
---|---|
Модификация | Температурный коэффициент/°С |
DM-50 | 0,1 |
Основные технические характеристики | |
Максимальное отображаемое значение дисплея | 9999 |
Максимальное напряжение между входами мультиметра и землей | 999,9 В (истинное среднеквадратичное значение) |
Индикация перегрузки | OL |
Защита на входе мА/А | предохранитель F 10 А, 1000 В, (Ø6,35 х 32 мм) |
Выбор диапазона | автоматический, ручной |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18°С до +28°С от 30% до 80% |
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +40 75% при температуре св. 0°С до +30°С 50% при температуре св. 30°С до +40°С |
Температура хранения, °C Влажность хранения, % | от -10°С до +50°С до 80% |
Атмосферное давление, кПа | от 84,0 до 106,7 |
Соответствие категории измерений | САТ II 1000 В /САТ III 600 В |
Параметры электрического питания: - напряжение постоянного тока | 4,5 В |
Питание | 3 батареи ААА 1,5 В |
Габаритные размеры (длина х ширина х высота) | 169 х 81 х 46 мм |
Масса | 0,274 кг |
